DMT-W3
DMT peut fournir au chercheur de nombreux paramètres importants comme suit :
coefficient de pression latérale Ko , pression interstitielle U, résistance au cisaillement sans entraînement Cu , angle effectif de frottement interne, coefficient de réaction du sol de fondation Kn, taux de surconsolidation OCR , module de compression, module d'élasticité, module de cisaillement, classification des couches, contrôle du compactage, poids unitaire, détermination de la liquéfaction du sol saturé, etc. Généralement, le dilatomètre plat peut être pressé dans la terre par la machine CPT, et peut également être enfoncé par le marteau de la machine SCPT.
DMT peut fournir au chercheur de nombreux paramètres importants comme suit :
coefficient de pression latérale Ko , pression interstitielle U, résistance au cisaillement sans entraînement Cu , angle effectif de frottement interne ,coefficient de réaction du sol de fondation Kn, taux de surconsolidation OCR , module de compression, module d'élasticité, module de cisaillement, classification des couches, contrôle du compactage, poids unitaire, détermination de la liquéfaction du sol saturé, etc. Généralement, le dilatomètre plat peut être pressé dans la terre par la machine CPT, et peut également être enfoncé par le marteau de la machine SCPT.
La partie principale du dilatomètre plat est constituée d'une fine lame plate en acier inoxydable avec une membrane circulaire en acier expansible de 60 mm de diamètre sur un côté. Le test consiste à enfoncer cette lame en acier dans le sol, à gonfler la membrane en acier et à mesurer la pression et la déformation correspondantes. La pénétration de la lame d'acier est généralement effectuée à l'aide d'un équipement de pénétration in situ commun, comme par exemple ceux utilisés pour le test de pénétration standard. La membrane de la pale est reliée à une unité de pression de gaz sur la surface qui fournit la pression pour gonfler la membrane en acier.
PARAMÈTRES TECHNIQUES
• Lame plate Longueur : 230-240 mm Largeur : 95 mm Épaisseur : 15 mm
• Membrane en acier de 60 mm
• Pression d'air nominale 6MPa
• Profondeur d'essai 0-50 m Des strates spéciales peuvent être approfondies

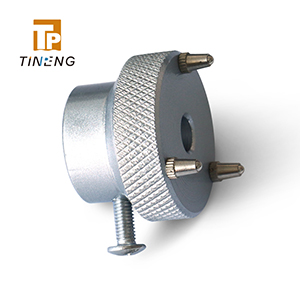

• Erreur d'indication ±0,1 % F.S
• La quantité de stockage de trous de résultat de test peut atteindre 9999 No.
• Utilise les piles au lithium rechargeables, autonomie en veille jusqu'à 24 heures

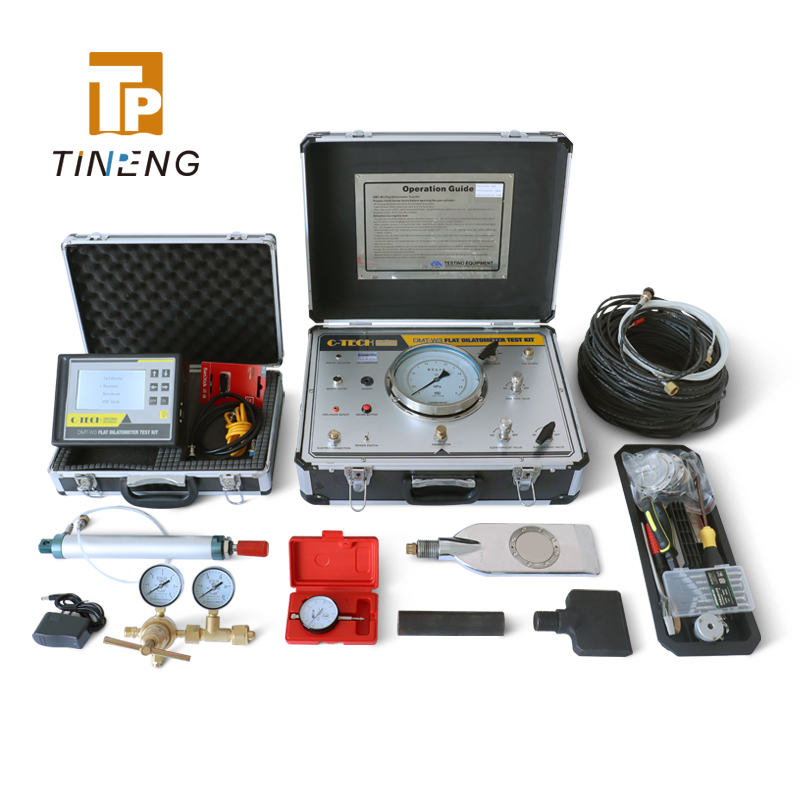

Le kit complet de test DMT-W3 Dilatometer Marchetti comprend les éléments ci-dessous :

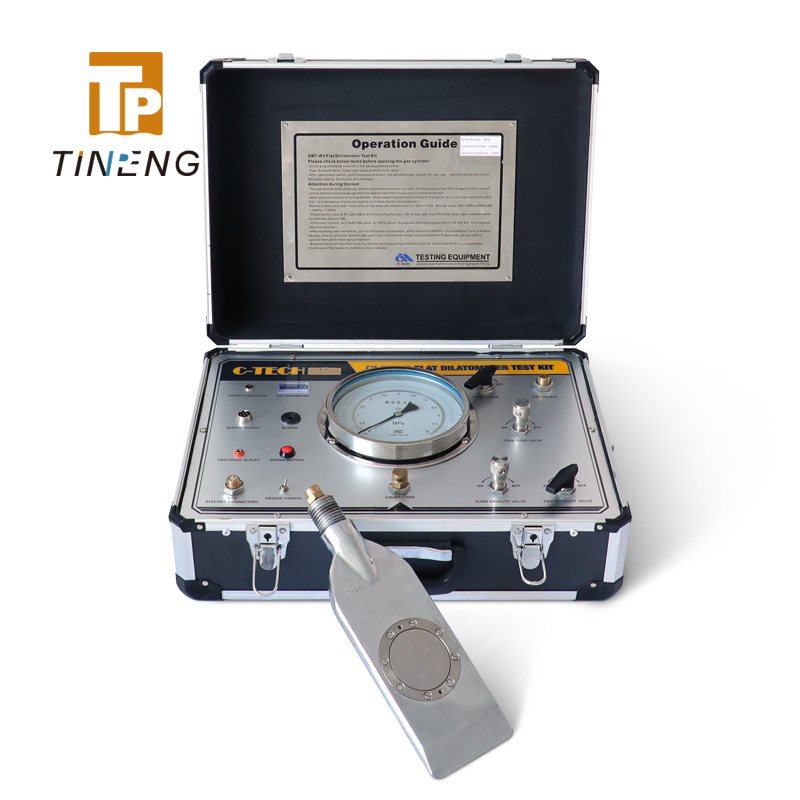

DMT-W3/01 Unité de contrôle

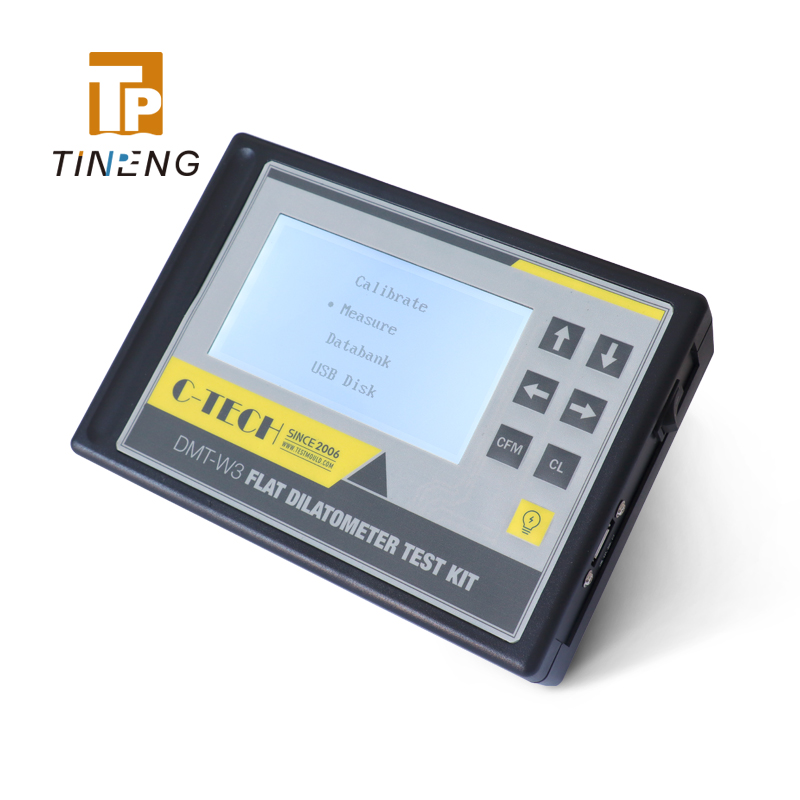

DMT-W3/02 Enregistreur de contrôle

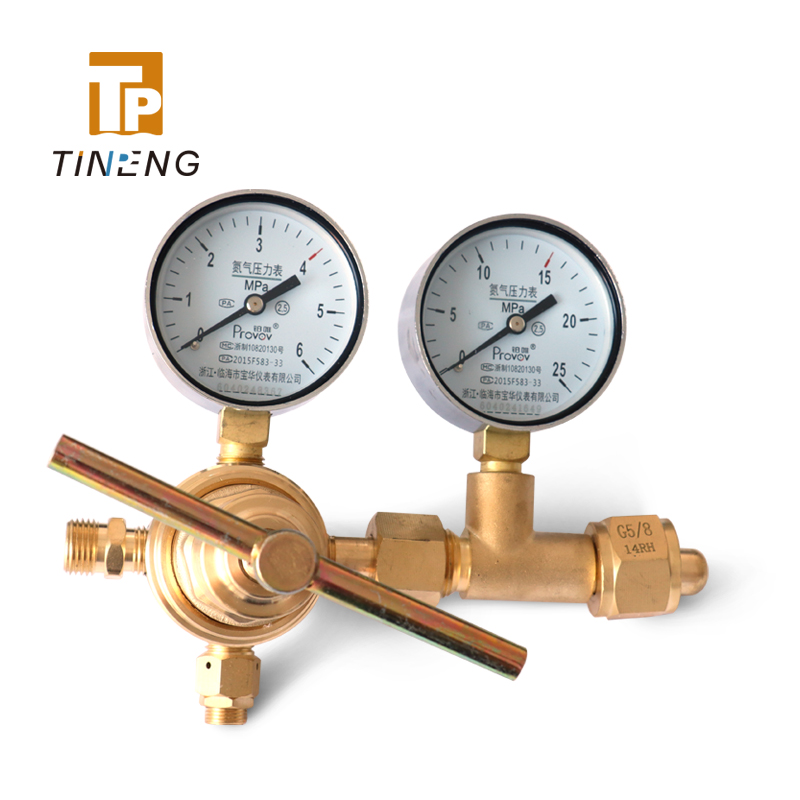

DMT-W3/03 Vanne de régulation de pression

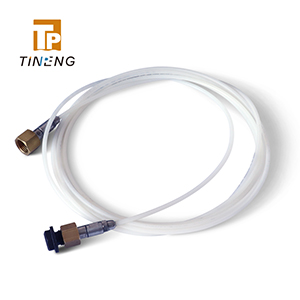

DMT-W3/04 Tube d'alimentation en air

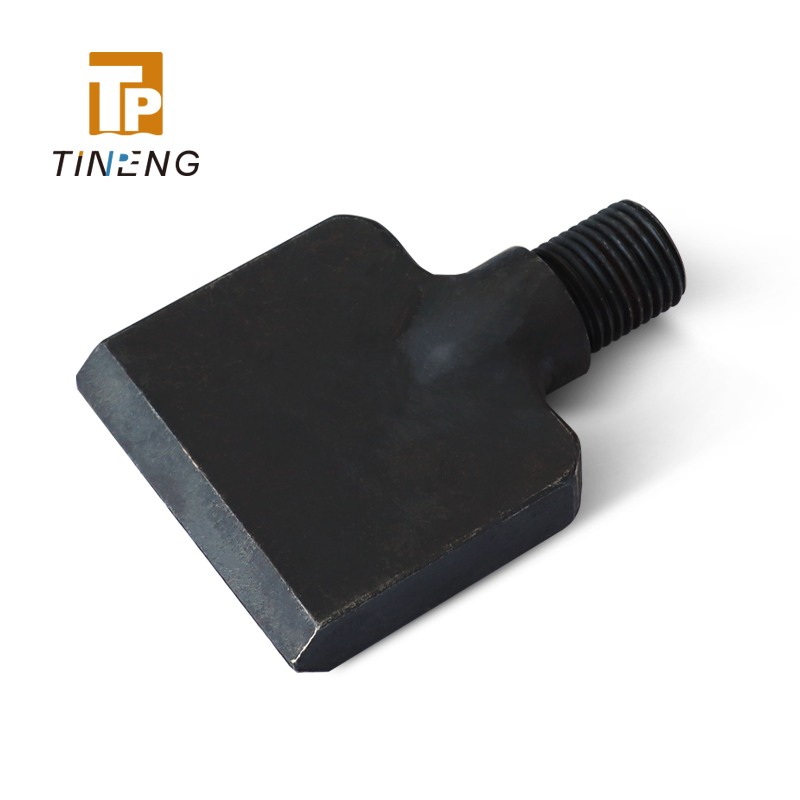

DMT-W3/05 Tête de sonde solide

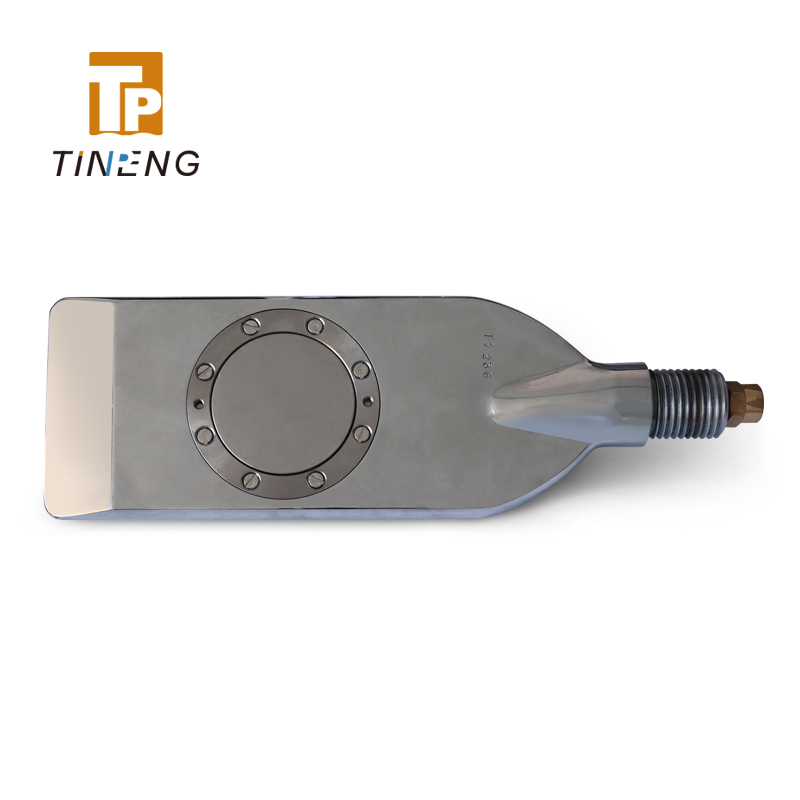

DMT-W3/06 Lame plate

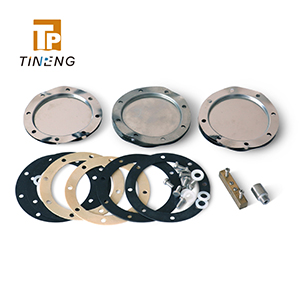

DMT-W3/07 Membrane
DMT-W3/08 Joint de membrane

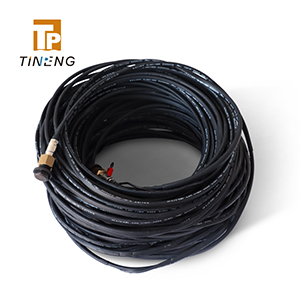

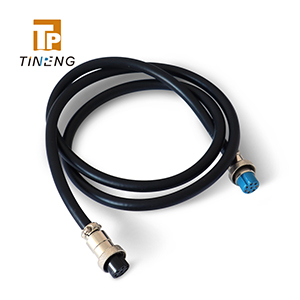

DMT-W3/09 Câble pneumatique-électrique standard

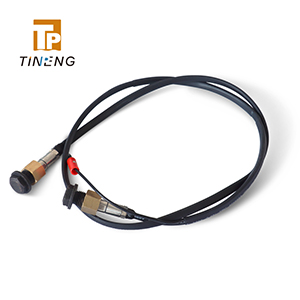

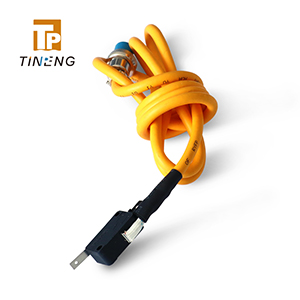

DMT-W3/10 Câble d'étalonnage
DMT-W3/11 Manomètre d'air
DMT-W3/12 Connecteur supérieur de la sonde

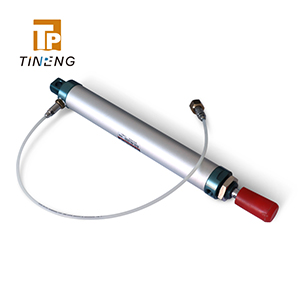

DMT-W3/13 Unité d'étalonnage
DMT-W3/14 manuel d'utilisation en anglais
DMT-W3/15 Les pièces d'outils comprennent les éléments ci-dessous
DMT-W3/1501 Clé à molette 6 pouces
DMT-W3/1502 Jauge d'épaisseur 0,5 mm
DMT-W3/1503 9—11 Clé dure
DMT-W3/1504 Règle 150 mm
DMT-W3/1505 Grande clé de 10 pouces
DMT-W3/1506 Vis à anneau
DMT-W3/1507 Pilote d'instrument 4 pouces
DMT-W3/1508 Coupe-fil
DMT-W3/1509 Pince à épiler en acier inoxydable
DMT-W3/1510 Outil d'extraction
DMT-W3/1511 BrossePièces d'étanchéité
DMT-W3/1512 Pièces d'étanchéité
