Le test pressiométrique est une méthode de test in situ utilisée pour obtenir une mesure rapide de la relation contrainte-déformation in situ du sol. En principe, l'essai pressiométrique est réalisé en appliquant une pression sur les parois latérales d'un forage et en observant la déformation correspondante.
Le test pressiométrique est une méthode de test in situ utilisée pour obtenir une mesure rapide de la relation contrainte-déformation in situ du sol. En principe, l'essai pressiométrique est réalisé en appliquant une pression sur les parois latérales d'un forage et en observant la déformation correspondante.

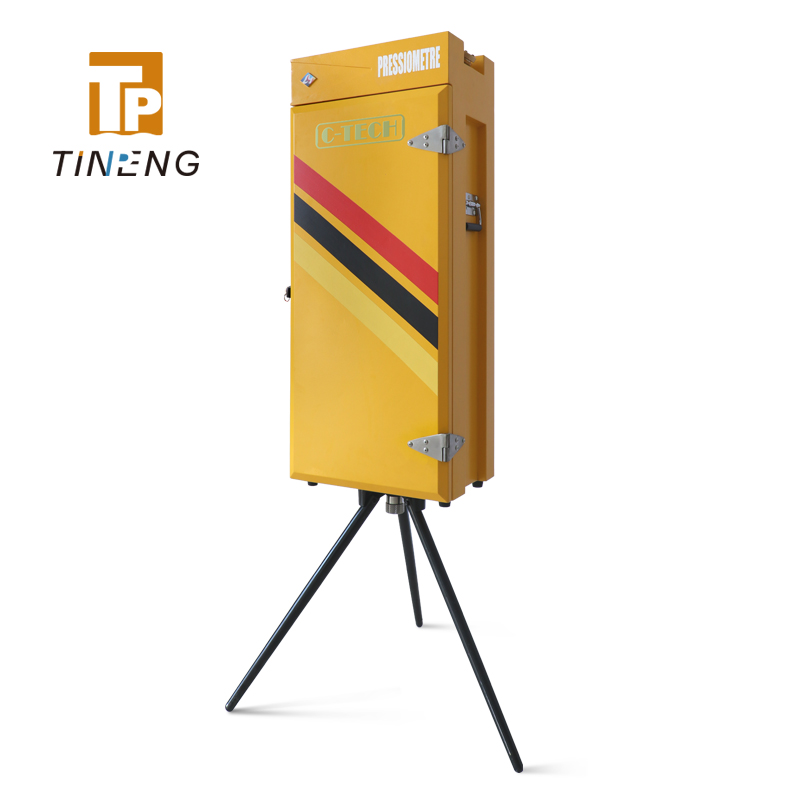

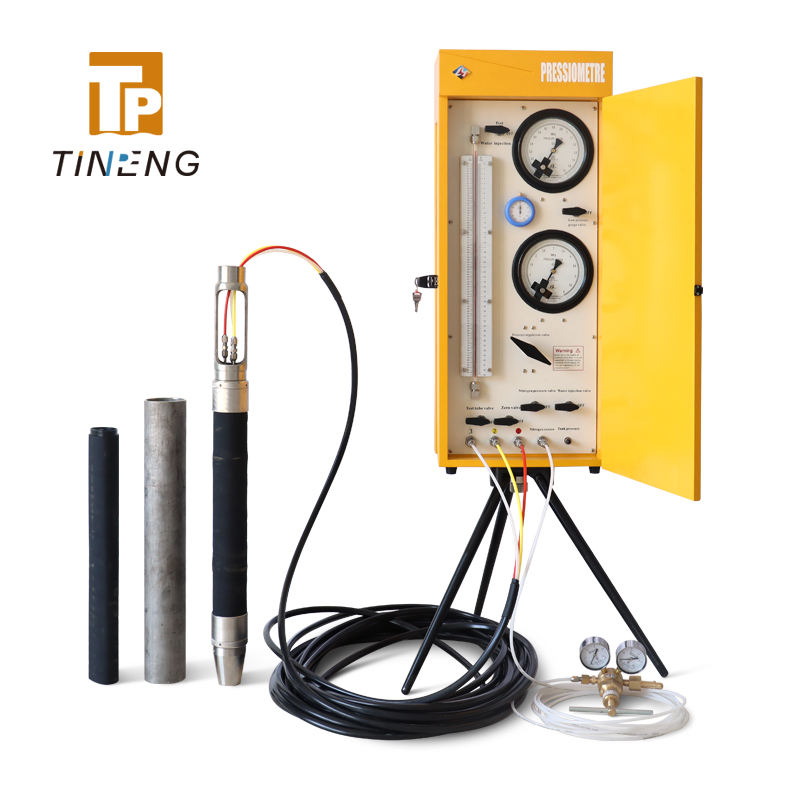

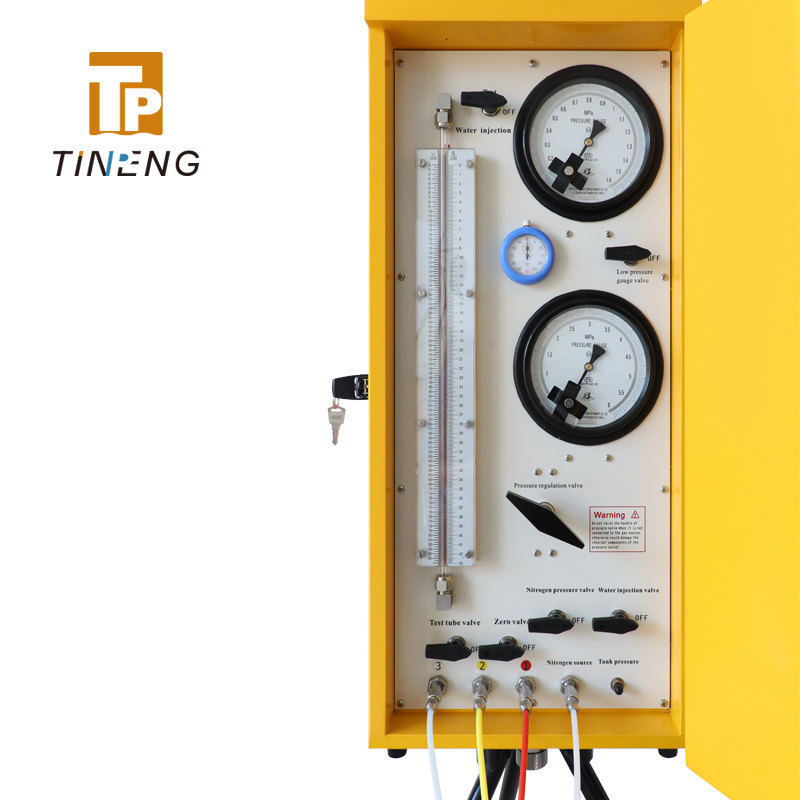

Le pressiomètre se compose de deux parties, l'unité de lecture qui repose sur la surface du sol et la sonde qui est insérée dans le forage (sol). Lorsque la pression augmente, les parois du forage se déforment. La pression est maintenue constante pendant une période donnée et l'augmentation de volume nécessaire pour maintenir la pression constante est enregistrée. Un diagramme charge-déformation et les caractéristiques du sol peuvent être déduits de la mesure de la pression appliquée et de la variation du volume de la membrane en expansion.
A partir des lectures d'essai (variation de volume en fonction de la pression contrôlée), une courbe contrainte-déformation peut être obtenue, dans le cas d'une déformation plane, qui donne :
·Le module pressiométrique ménard.
·La pression de fluage.
·La pression limite ménard.
PARAMÈTRES TECHNIQUES
PY-3
Sonde
Structure : 3 CELLULES
Diamètre extérieur nominal : ø60mm
Longueur de la chambre de mesure : 250 mm
Longueur totale de la sonde : 800mm
Précision de mesure
Min. lecture du manomètre: 0.01Mpa
Plage de mesure efficace : 400 mm
Erreur : ≤±1 %
Autres
Pression d'essai maximale : 2,5 MPa
Section transversale de la colonne d'eau du tube de mesure : 13,58 cm2
Volume du tube de mesure : 580cm3
Dimensions : 830×360×220mm
Poids : 28 kg
Application : Sol cohésif, sol limoneux, etc.
PY-4
Sonde
Structure : 3 CELLULES
Diamètre extérieur nominal : ø60mm
Longueur de la chambre de mesure : 250 mm
Longueur totale de la sonde : 800mm
Précision de mesure
Min. lecture du manomètre: 0.01Mpa
Plage de mesure efficace : 400 mm
Erreur : ≤±1 %
Autres
Pression d'essai maximale : 4,0 MPa
Section transversale de la colonne d'eau du tube de mesure : 13,58 cm2
Volume du tube de mesure : 580cm3
Dimensions : 830×360×220mm
Poids : 28 kg
Application : sol cohésif dur, sol limoneux, sol sablonneux, etc.
PY-5
Sonde
Structure : 3 CELLULES
Diamètre externe nominal : ø60mm/Ø74mm
Longueur de la chambre de mesure : 250 mm/210 mm
Longueur totale de la sonde : 800mm/850mm
Précision de mesure
Min. lecture du manomètre: 0.01Mpa
Plage de mesure efficace : 400 mm
Erreur : ≤±1 %
Autres
Pression d'essai maximale : 5,5 MPa
Section transversale de la colonne d'eau du tube de mesure : 13,58 cm2/20 cm2
Volume du tube de mesure : 580cm3/860cm3
Dimensions : 830×360×220mm
Poids : 28 kg
Application : Sol cohésif, sol limoneux, sol sableux, roche fortement altérée, roche tendre, etc.
