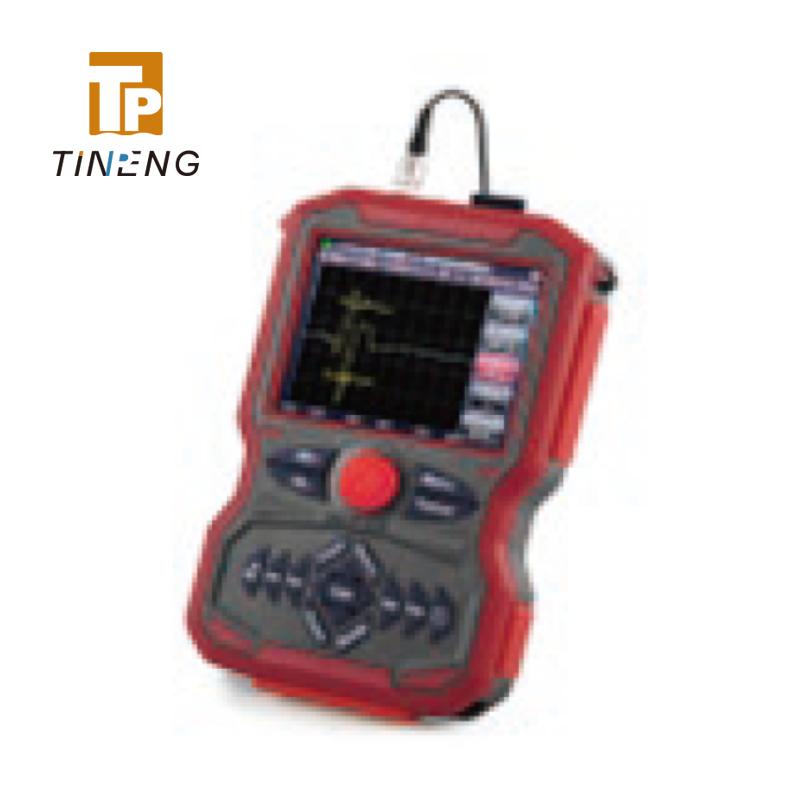

UEE981 series

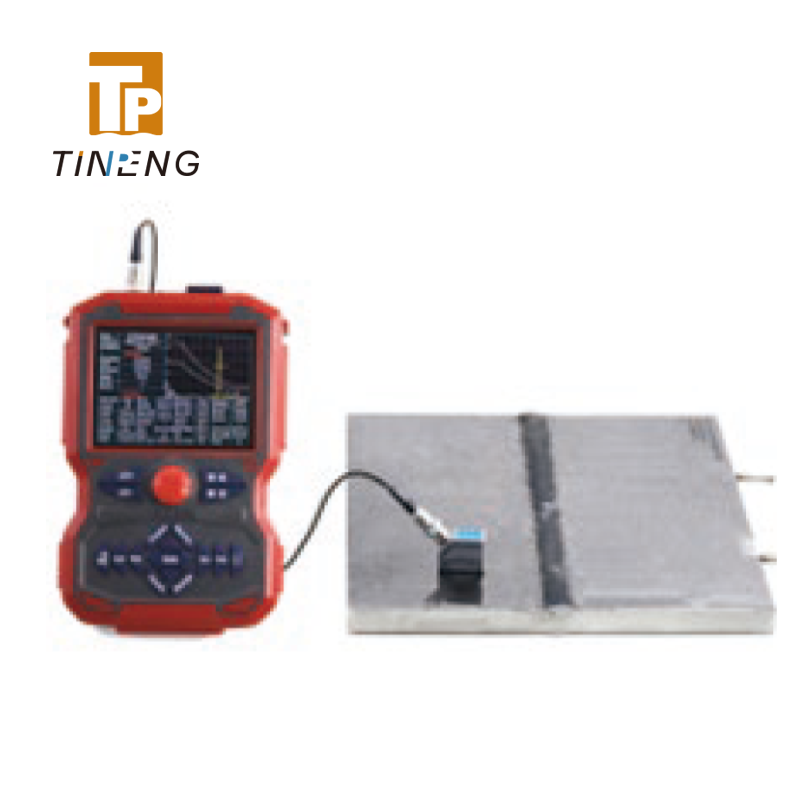

Détection, positionnement, évaluation et diagnostic rapides et précis de divers défauts dans la pièce, tels que les fissures de soudure, les défauts, etc. Largement utilisé dans l'industrie des structures métalliques, l'énergie électrique, la pétrochimie, les chaudières et les récipients sous pression, le transport ferroviaire, l'automobile, les machines et d'autres domaines.
Détection, positionnement, évaluation et diagnostic rapides et précis de divers défauts sur les pièces, tels que les fissures de soudure, les défauts, etc. Largement utilisé dans les secteurs de la construction métallique, de l'énergie électrique, de la pétrochimie, des chaudières et appareils à pression, du transport ferroviaire, de l'automobile, de la mécanique et autres.
Caractéristiques
- Conception portable et ultra-mince, indice de protection IP65
- Générateur d'impulsions à onde carrée, fréquence de répétition des impulsions (PRF) jusqu'à 3 kHz pour une analyse/détection rapide
- Nombreux filtres numériques, adapté à presque toutes les applications
- Fonctions standard DAC/TCG/DGS/AVG, balayage B couleur, balayage C
- Génération et visualisation automatiques des rapports sur l'appareil, et exportation directe vers USB
- Stockage : 1 000 groupes de données (extensible) ; stockage externe USB (mémoire illimitée)
- Langues : anglais, allemand, turc, italien (extensible)
SPÉCIFICATIONS TECHNIQUES
Uee981Smart
Uee981Smart
Modèle : Uee981Smart
Plage de balayage (mm) : 0 à 10 000 mm
Plage de vitesse (m/s) : 1 000 à 15 000
Plage de gain (dB) : 110 dB
Fréquence de fonctionnement : 0,2 à 20 MHz
Fréquence de répétition des impulsions : 10 à 1 500 Hz
Erreur de linéarité verticale : ≤ 2,0 %
Erreur de linéarité horizontale : ≤ 0,2 %
Fréquence d’échantillonnage : 150 MHz
Fréquence maximale du transducteur : 15 MHz
Plage dynamique : ≥ 38 dB
Résolution : ≥ 40 dB
Sensibilité de test : ≥ 65 dB
Amplitude d’impulsion : 100 à 500 V
Largeur d’impulsion : 0,03 à 0,51 µs
Amortissement du transducteur : 50 à 400 Ω
Interface pour câble de sonde : BNC (en option) LEMO)
Modes de fonctionnement : 7 modes : sonde droite/angulaire/double cristal, détection de pénétration, etc.
Alimentation : 100-240 V 50-60 Hz ; batterie Li-ion rechargeable 9 V CC, autonomie de plus de 10 heures.
Dimensions et poids : 240 × 153 × 38 mm. Poids net : 0,98 kg (avec batterie Li-ion)
Environnement : Température : -10 °C à 50 °C, Humidité : 20 % à 95 % HR
Uee981Optimum
Modèle : Uee981Optimum
Plage de balayage (mm) : 0 à 12 000 mm
Plage de vitesse (m/s) : 500 à 18 000
Plage de gain (dB) : 120 dB
Fréquence de fonctionnement : 0,2 à 25 MHz
Fréquence de répétition des impulsions : 10 à 2 500 Hz
Erreur de linéarité verticale : ≤ 2,0 %
Erreur de linéarité horizontale : ≤ 0,2 %
Fréquence d’échantillonnage : 200 MHz
Fréquence maximale du transducteur : 20 MHz
Plage dynamique : ≥ 38 dB
Résolution : ≥ 40 dB
Sensibilité de test : ≥ 65 dB
Amplitude d’impulsion : 100 V à 500 V
Largeur d’impulsion : 0,03 à 0,51 µs
Transducteur Amortissement : 50 Ω à 400 Ω
Interface pour câble de sonde : BNC (LEMO en option)
Modes de fonctionnement : 7 modes : sonde droite/coudée/double cristal, détection de pénétration, etc.
Alimentation : 100-240 V 50-60 Hz ; batterie Li-ion rechargeable 9 V CC, autonomie supérieure à 10 heures
Dimensions et poids : 240 × 153 × 38 mm Poids net : 0,98 kg (avec batterie Li-ion)
Environnement : Température : -10 °C à 50 °C, Humidité : 20 % à 95 % HR
Uee981Expert
Modèle : Uee981Expert
Plage de balayage (mm) : 0 à 15 000 mm
Plage de vitesse (m/s) : 100 à 20 000
Plage de gain (dB) : 120 dB
Fréquence de fonctionnement : 0,2 à 35 MHz
Fréquence de répétition des impulsions : 10 à 10 000 Hz
Erreur de linéarité verticale : ≤ 1,5 %
Erreur de linéarité horizontale : ≤ 0,2 %
Fréquence d’échantillonnage : 320 MHz
Fréquence maximale du transducteur : 30 MHz
Plage dynamique : ≥ 38 dB
Résolution : ≥ 40 dB
Sensibilité de test : ≥ 65 dB
Amplitude d’impulsion : 100 V à 500 V
Largeur d’impulsion : 0,03 à 0,51 µs
Transducteur Amortissement : 50 Ω à 400 Ω
Interface pour câble de sonde : BNC (LEMO en option)
Modes de fonctionnement : 7 modes : sonde droite/coudée/double cristal, détection de pénétration, etc.
Alimentation : 100-240 V 50-60 Hz ; batterie Li-ion rechargeable 9 V CC, autonomie supérieure à 10 heures
Dimensions et poids : 240 × 153 × 38 mm ; poids net : 0,98 kg (avec batterie Li-ion)
Environnement : température : -10 °C à 50 °C, humidité : 20 % à 95 % HR
