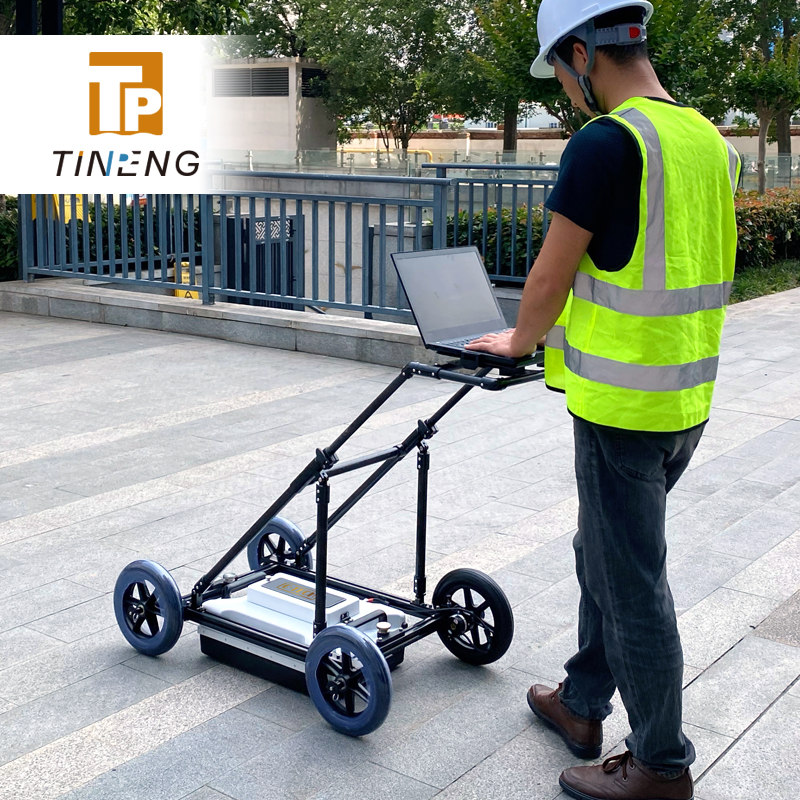

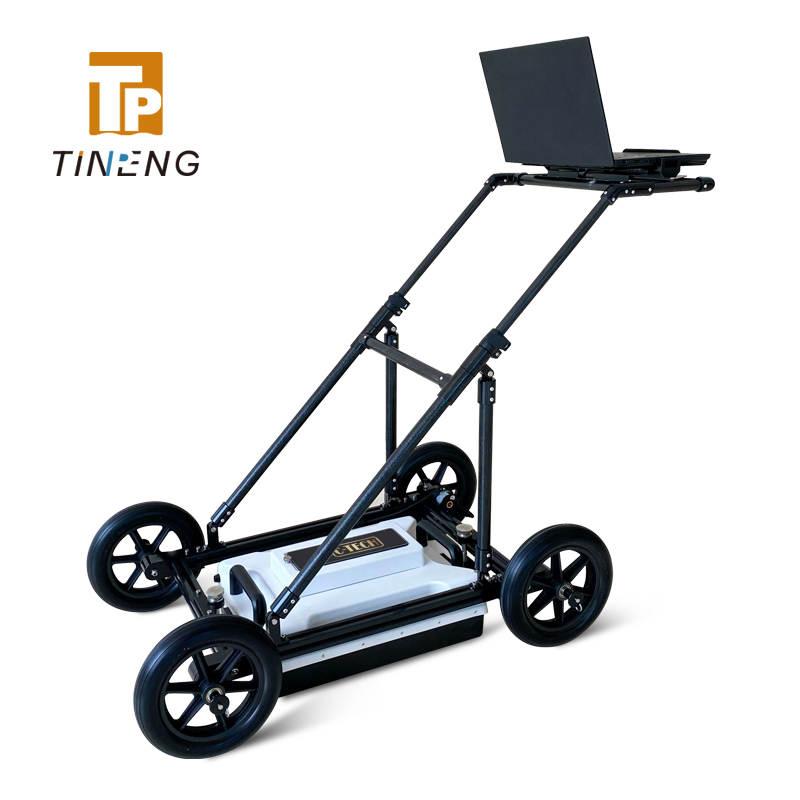

سلسلة TPGPR

فهو مناسب للمسح الهندسي وخطوط الأنابيب البلدية والطرق والجسور وكشف الأنفاق وغيرها من المجالات، ويستخدم للكشف عن معلومات حول الأهداف المعدنية أو غير المعدنية ضمن عمق معين تحت الأرض.



Get Wholesale Price
Share:

فهو مناسب للمسح الهندسي وخطوط الأنابيب البلدية والطرق والجسور وكشف الأنفاق وغيرها من المجالات، ويستخدم للكشف عن معلومات حول الأهداف المعدنية أو غير المعدنية ضمن عمق معين تحت الأرض.

التطبيقات
· المسح الهندسي: يستخدم لتحديد الشذوذ تحت الأرض في مجال الهندسة، مثل الكارست، والانهيار، ومناطق الكسر، وما إلى ذلك؛
· خطوط الأنابيب البلدية: تستخدم لتحديد توزيع خطوط الأنابيب المعدنية أو غير المعدنية تحت الأرض أثناء البناء الحضري؛
· الطرق والجسور: تستخدم لتحديد الأجسام الجيولوجية غير المواتية أثناء عملية اختيار موقع الطرق أو الجسور؛
· اكتشاف الأنفاق: يستخدم للتنبؤ المسبق بالأنفاق، واكتشاف جودة بناء الأنفاق، وما إلى ذلك.

الميزات
· اعتماد التصميم المتكامل للمضيف والهوائي، مما يجعله صغير الحجم وخفيف الوزن ومنخفض استهلاك الطاقة؛
· يتم توصيل المضيف والكمبيوتر المحمول لاسلكيًا، مما يسهل تشغيله؛
· جمع البيانات وعرضها في الوقت الفعلي؛
· واجهة البرنامج بسيطة وسهلة التشغيل وسريعة البدء؛
· الهوائيات متعددة النطاقات اختيارية ولها مجموعة واسعة من التطبيقات؛
· برنامج التحليل سهل التشغيل والنتائج دقيقة؛
· دقة عالية في الكشف وتحديد المواقع بدقة؛
· بطارية مدمجة ذات سعة كبيرة وعمر بطارية طويل؛
· تصميم هيكلي مريح، بسيط ومتين وسهل التشغيل، ومناسب لبيئات العمل المتنقلة في الميدان.

-

المعايير الفنية

تردد واحد

تردد الهوائي: 100M، 200M، 400M (تردد مركزي اختياري، قابل للتخصيص)

تردد أخذ العينات: 0.2-100 جيجاهرتز قابل للتعديل

نطاق نافذة الوقت: 1ns~20000ns، قابل للتعديل باستمرار

عدد نقاط أخذ العينات: 32~32767 عينة/مسح، اختياري

معدل المسح: 350 خط/ثانية

تحويل A/D: 18 بت

وقت العمل المستمر: ≥8 ساعات

استهلاك الطاقة: <18 وات

نسبة الإشارة إلى الضوضاء: أفضل من 160 ديسيبل

سرعة التجميع: > 60 كم/ساعة عند تباعد أخذ العينات الأفقي 5 سم (تباعد المسارات)

أدنى فترة أخذ عينات: 2 بيكو ثانية

طرق القياس: القياس نقطة بنقطة، والقياس المحفز بالمسافة، والقياس المستمر، و GPS

العرض: صور شبه ملونة، أو أشكال موجية مكدسة أو صور بدرجات الرمادي

درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية

جهد التشغيل: 10-15 فولت تيار مستمر

مستوى الحماية: IP66

مسافة نقل البيانات اللاسلكية: >50 مترًا

الاتصالات السلكية: إيثرنت، 100 ميجابت في الثانية

الوزن: 100 ميجاهرتز ≤ 13.5 كجم؛ 200 ميجاهرتز ≤ 7.5 كجم؛ 400 ميجاهرتز ≤ 3.5 كجم

نطاق القياس: 100 ميجاهرتز: 0-30 مترًا؛ 200 ميجاهرتز: 0-8 مترًا؛ 400 ميجاهرتز: 0-5 مترًا

الأبعاد: 100 ميجاهرتز: 84×64×27 سم؛ 200 ميجاهرتز: 59×44×16 سم؛ 400 ميجا هرتز: 46×31×17 سم

التطبيقات: اكتشاف الفراغات على الطرق، التنبؤ الجيولوجي المتقدم لبناء الأنفاق، اكتشاف خطوط الأنابيب، اكتشاف الخلل، اكتشاف العيوب، اكتشاف بطانة الأنفاق، اكتشاف الانهيارات الأرضية ومنطقة الكسر

تردد مزدوج

تردد الهوائي: 200 ميجا هرتز + 400 ميجا هرتز، 400 ميجا هرتز + 900 ميجا هرتز، 900 ميجا هرتز + 1.6 جيجا هرتز (تردد مركزي اختياري، قابل للتخصيص)

تردد أخذ العينات: 0.2-100 جيجا هرتز قابل للتعديل

نطاق نافذة الوقت: 1 نانوثانية~20000 نانوثانية، قابل للتعديل باستمرار

عدد نقاط أخذ العينات: 32~32767 عينة/مسح، اختياري

معدل المسح: 350 خط/ثانية

تحويل تناظري/رقمي: 18 بت

وقت العمل المستمر: ≥8 ساعات

استهلاك الطاقة: <18 وات

نسبة الإشارة إلى الضوضاء: أفضل من 160 ديسيبل

سرعة التجميع: > 60 كم/ساعة @ 5 سم تباعد أخذ العينات الأفقي (تباعد المسارات)

أدنى فترة أخذ عينات: 2 بيكو ثانية

طرق القياس: القياس نقطة بنقطة، القياس المحفز بالمسافة، القياس المستمر، ونظام تحديد المواقع العالمي (GPS)

الشاشة: صور شبه ملونة، أشكال موجية مكدسة أو صور بدرجات الرمادي

درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية

جهد التشغيل: 10-15 فولت تيار مستمر

مستوى الحماية: IP66

مسافة نقل البيانات اللاسلكية: >50 مترًا

الاتصالات السلكية: إيثرنت، 100 ميجابت في الثانية

الوزن: 200 ميجاهرتز + 400 ميجاهرتز ≤8 كجم؛ 400 ميجاهرتز + 900 ميجاهرتز ≤4 كجم؛ 900 ميجاهرتز + 1.6 جيجاهرتز ≤1.5 كجم

نطاق القياس: 200 ميجاهرتز + 400 ميجاهرتز: 0-8 م؛ 400 ميجا هرتز + 900 ميجا هرتز: 0-5 متر؛ 900 ميجا هرتز + 1.6 جيجا هرتز: 0-2 متر

الأبعاد: 200 ميجا هرتز + 400 ميجا هرتز: 59×44×16 سم؛ 400 ميجا هرتز + 900 ميجا هرتز: 46×31×17 سم؛ 900 ميجا هرتز + 1.6 جيجا هرتز: 29×25×9 سم

التطبيقات: اكتشاف الفراغات في الطرق، واكتشاف خطوط الأنابيب، واكتشاف طبقة سطح الطريق، واكتشاف بطانة الأنفاق، واكتشاف الهياكل الخرسانية المسلحة، وما إلى ذلك.


-
