CTM-01/CTM-02

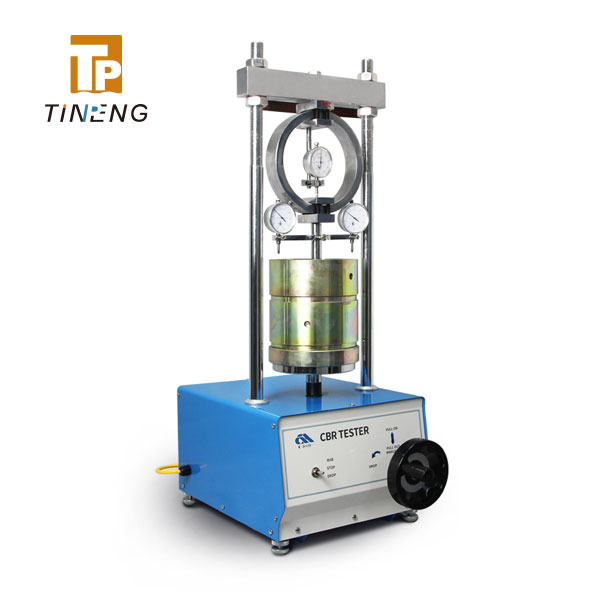

Cet équipement est adapté pour tester les sols et mélanger les matériaux (la granulométrie du sol est inférieure à 40 mm) compactés avec un moule CBR afin de confirmer la capacité de charge de roulement de la chaussée, de la sous-croûte de la chaussée ainsi que de la couche de matériau de la chaussée à être conçu. Il se compose d'un cadre à deux colonnes, d'un anneau d'essai, d'une barre de pénétration, d'une plaque de chargement, d'un micromètre, d'un appareil de mesure pour l'incrément de houle, etc. et facile à utiliser.

Les comparateurs à cadran pour CTM-01 doivent être commandés séparément.

PARAMÈTRES TECHNIQUES

CTM-01
Capacité : 30 KN/50KN (sélectionnable)
Vitesse de chargement : 1,0 mm/minBarre de pénétration : dia. 50 mm x 100 mm
Plateau : dia. 170 millimètres
Course du plateau : 50 mm
Moule : dia. 152 mm x 170 mm
Dimensions : 34 x 50 x 88 cm
Puissance : 380 V, 50 Hz, 150 W
Poids : 82 kg

CTM-02
Charge maximale : 50 KN
Vitesse de chargement : 1,0 /1,27 mm/min
Tige de pénétration : 50 mm x 100 mm
Moule d'essai : 152 mm x 170 mm
Capacité de l'anneau de charge : 50KN, 0,001 mm div.incl
Taille de l'instrument : 34 x 45 x 88 cm
Poids de l'appareil : 102 Kg
Puissance : 220 V, 50 Hz, 500 W

Brochure.pdf

Product manual CTM-01.pdf

Product manual CTM-02.pdf

34-T0093 Trépied pour comparateur
34-T0092/A Plaque anti-gonflement en aluminium
34-T0092/B Plaque anti-gonflement en laiton
34-T0095/B Split poids supplémentaire 2 kg, 2,27 kg sélectionnable
Les accessoires ci-dessus sont à commander séparément.
