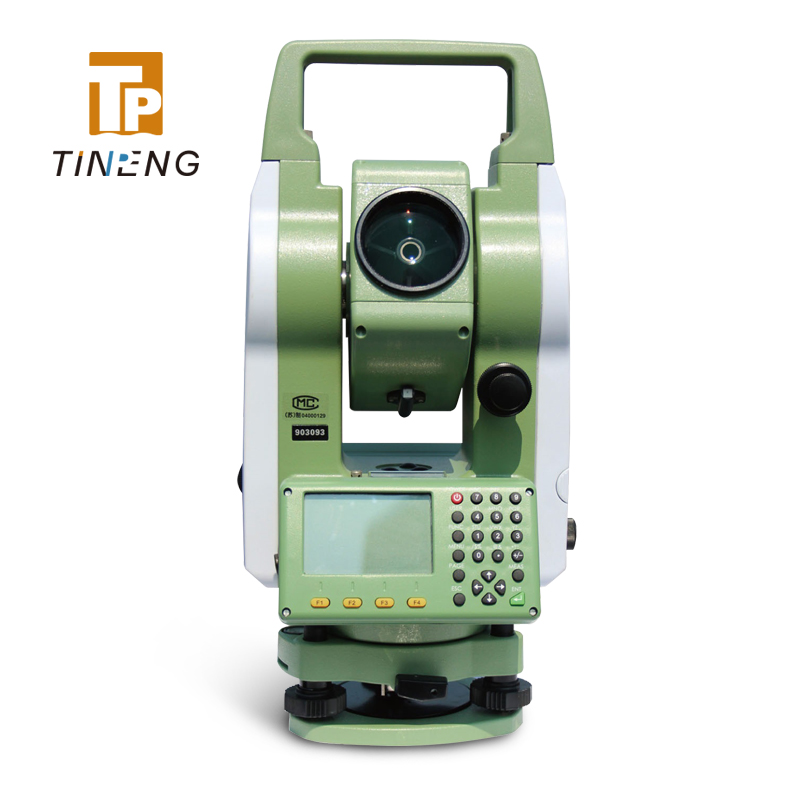

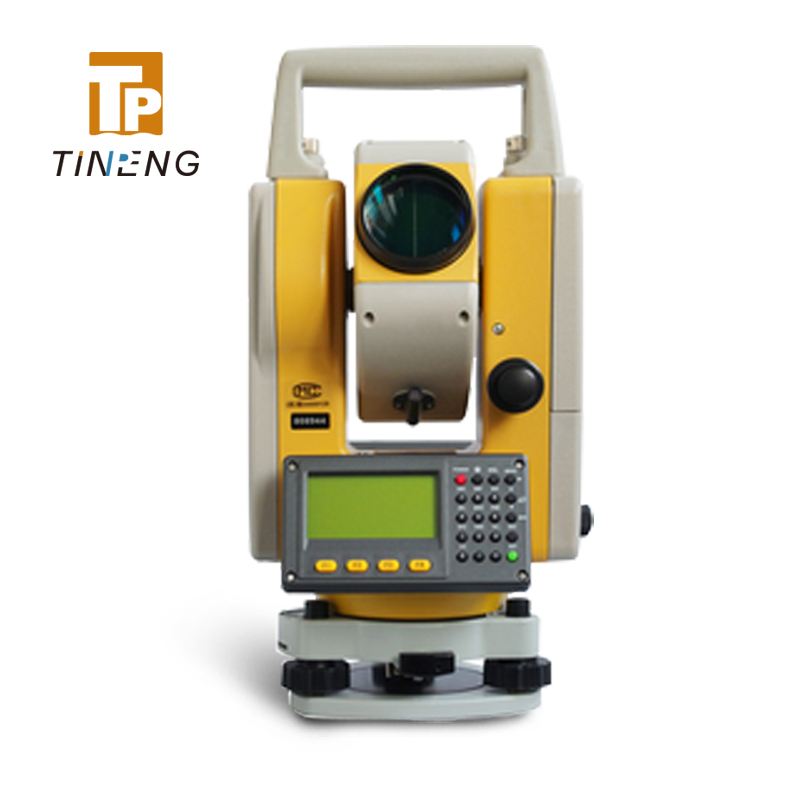

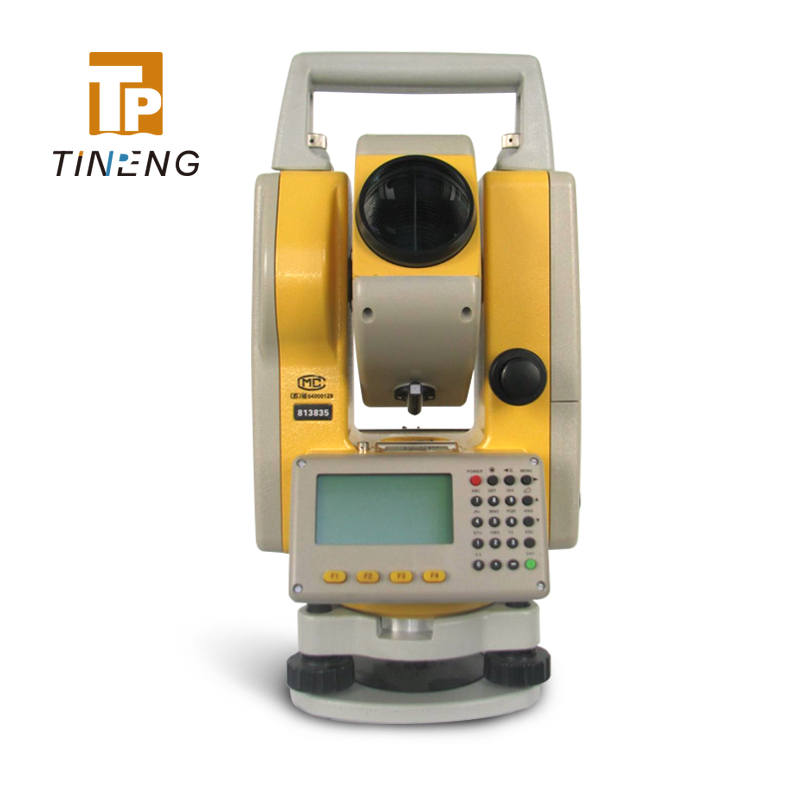

Station totale DTM-752R/DTM-624/DTM-152

Le théodolite total est un instrument de levé qui combine un théodolite électronique et un tachéomètre électronique (TÉ). Il fournit des mesures précises des angles horizontaux et verticaux ainsi que des distances. Il est couramment utilisé dans les projets de construction, d'ingénierie et de levé topographique pour collecter des données servant à créer des cartes détaillées, des plans et des modèles 3D.

   SPÉCIFICATIONS TECHNIQUES
   TOTAL STATION DTM-752R
   Mesure de distance
   Portée maximale : 3,0 km (1 prisme), 5,0 km (3 prismes), 400 m/600 m (sans prisme)
   Affichage numérique : Max : 99999999,9999 m ; Min. : 0,1 mm
   Précision : Sans prisme 5+3 ppm, avec prisme 2+2 ppm
   Unité : m/pied (choix possible)
   Temps de mesure : Mesure fine simple 2 s, suivi 0,8 s
   Nombre de mesures : 1~99
   Correction météorologique : Correction automatique par saisie de paramètres
   Correction de la réfraction atmosphérique et de la courbure terrestre : Correction automatique par saisie de paramètres (K=0,14)
   Correction de la constante du prisme : Correction automatique par saisie de paramètres
   Mesure d'angle
   Méthode de mesure d'angle : Codage absolu
   Diamètre du disque à réseau (horizontal, vertical) : 79 mm
   Lecture minimale affichée : 1″
   Méthode de détection : Cercle horizontal : 2 côtés ; Cercle vertical : 2 côtés
   Précision : 2″
   Télescope
   Imagerie : Lecture droite
   Longueur du tube : 170 mm
   Ouverture effective de l'objectif : 48 mm
   Grossissement : 30×
   Angle de champ : 1°30′
   Résolution : 3,5″
   Distance de mise au point minimale : 1,5 m
   Compenseur vertical automatique
   Système : Compensation par capteur électronique à liquide monoaxe ou biaxe
   Plage de fonctionnement : ±3′
   Précision : ±3″
   Niveau
   Niveau tubulaire : 20″/2mm, 30″/2mm
   Niveau circulaire : 8′/2mm
   Plomb optique
   Imagerie : Image positive
   Taux de grossissement : 3×
   Plage de mise au point : 0,5 m~∞
   Angle de champ : 5°
   Affichage
   Type : Double face, graphique
   Transmission de données
   Interface : RS-232C
   Batterie
   Alimentation : Batterie Ni-MH rechargeable, batterie lithium rechargeable
   Tension : Batterie lithium : 7,6 V CC ; Batterie Ni-MH : 7,2 V CC
   Temps de fonctionnement continu : 8 heures
   Dimensions et poids
   Dimensions totales : 174×207×383 mm
   Poids : 6,8 kg

  TOTAL STATION DTM-624
   Section de mesure de distance
   1 prisme : 2000 m
   3 prismes : 3200 m
   Sans prisme : 400 m
   Précision : Avec prisme : ±(3 mm+2 ppm·D) ; Sans prisme : ±(5 mm+3 ppm·D)
   Unité : m/pied
   Affichage : Max 999999,999 m ; Min 1 mm
   Temps de mesure : Mode précis : 2 s, mode suivi : 0,5 s
   Nombre de réglages : 1~99
   Correction météorologique : Saisie de valeur et correction automatique
   Constante du prisme : Saisie de valeur et correction automatique
   Section de mesure d'angle
   Méthode : Codage absolu
   Diamètre du réseau : 74 mm
   Lecture minimale : 1″
   Unité de mesure : 360°
   Détection : Détection diamétrale
   Précision : 2″
   Section du télescope
   Source lumineuse : Laser
   Imagerie : Positive
   Longueur : 165 mm
   Ouverture effective : 48 mm
   Grossissement : 30×
   Distinction : 3,75″
   Distance de mise au point minimale : 1 m
   Rapport de stadimètre : 100
   Niveau
   Niveau tubulaire : 20″/2mm
   Niveau circulaire : 8′/2mm
   Compenseur vertical
   Système : Capteur d'inclinaison monoaxe
   Plage de fonctionnement : ±3′
   Distinction : 1″
   Plomb optique
   Grossissement : 3×
   Plage de mise au point : 0,3 m~∞
   Champ de vision : 5°
   Section d'affichage
   Type : Double face, écran LCD 160×80
   Port de transmission de données:USB, RS-232C
   Batterie embarquée
   Source d'alimentation : Batterie Ni-MH rechargeable
   Tension : 7,2 V CC, 3000 mAh
   Temps de fonctionnement continu : Mesure d'angle : 20 heures ; Mesure de distance : 8 heures
   Environnement de fonctionnement
   Température de fonctionnement : -20℃~45℃
   Dimensions et poids
   Dimensions : 180×175×355 mm
   Poids : 6,5 kg
   TOTAL STATION DTM-152
   Section de mesure de distance
   Portée : 3000 m (1 prisme), 5000 m (3 prismes)
   Précision : ±(2 mm+2 ppm·D), ±(3 mm+2 ppm·D)
   Unité : m/pied
   Affichage : Max 99999999,9999 m ; Min 0,1 mm
   Temps de mesure : Mode précis : 1 s, mode suivi : 0,8 s
   Nombre de mesures : 1~99
   Correction météorologique : Saisie de valeur et correction automatique
   Constante du prisme : Saisie de valeur et correction automatique
   Section de mesure d'angle
   Méthode : Codage absolu
   Diamètre du réseau : 79 mm
   Lecture minimale : 1″
   Détection : Horizontale : Détection diamétrale ; Verticale : Détection diamétrale
   Précision : 2″
   Section du télescope
   Imagerie : Positive
   Longueur : 170 mm
   Ouverture effective : 48 mm
   Grossissement : 30×
   Angle de vision : 1,5°
   Distinction : 3,5″
   Distance de mise au point minimale : 1,5 m
   Compenseur
   Système : Capteur d'inclinaison photoélectrique biaxe ou capteur d'inclinaison à liquide monoaxe
   Plage de fonctionnement : ±3′
   Distinction : 1″
   Section d'affichage
   Type : Double face, écran LCD 160×80
   Transmission de données
   Port : USB, RS-232C
   Capacité : Au moins 40 000 données
   Autres caractéristiques
   Plomb : Plomb optique ou laser
   Alimentation : Batterie lithium rechargeable, 7,2 V CC, 3000 mAh
   Temps de fonctionnement continu : Au moins 8 heures
   Dimensions : 168×165×348 mm
   Poids : 6,8 kg
   Température de fonctionnement : -20℃~50℃
