Серия WES

Электрогидравлическая сервоуниверсальная испытательная машина серии WES использует гидравлическую мощность в качестве приводной системы, электрогидравлическое сервоуправление, компьютерный сбор и обработку данных, что позволяет реализовать управление с обратной связью и автоматическое обнаружение. Она соответствует стандартным испытаниям механических свойств металлов, правилам испытаний неметаллических материалов, испытания проводятся в соответствии с другими стандартами различных материалов или изделий, такими как испытания на растяжение, сжатие, изгиб, сдвиг, может рассчитывать предел прочности на растяжение, предел текучести и прочность на растяжение, модуль упругости и другие эксплуатационные показатели измеряемого материала. Она может достигать управления с обратной связью, например, равноскоростной нагрузки, равноскоростной деформации, равноскоростного смещения, равноскоростной деформации и т. д.

STANDARD

  • ISO 6892-1
  • ISO 7500-1


Get Wholesale Price
Category:
Share:

Электрогидравлическая сервоуниверсальная испытательная машина серии WES использует гидравлическую мощность в качестве приводной системы, электрогидравлическое сервоуправление, компьютерный сбор и обработку данных, что позволяет реализовать управление с обратной связью и автоматическое обнаружение. Она соответствует стандартным испытаниям механических свойств металлов, правилам испытаний неметаллических материалов, испытания проводятся в соответствии с другими стандартами различных материалов или изделий, такими как испытания на растяжение, сжатие, изгиб, сдвиг, может рассчитывать предел прочности на растяжение, предел текучести и прочность на растяжение, модуль упругости и другие эксплуатационные показатели измеряемого материала. Она может достигать управления с обратной связью, например, равноскоростной нагрузки, равноскоростной деформации, равноскоростного смещения, равноскоростной деформации и т. д.

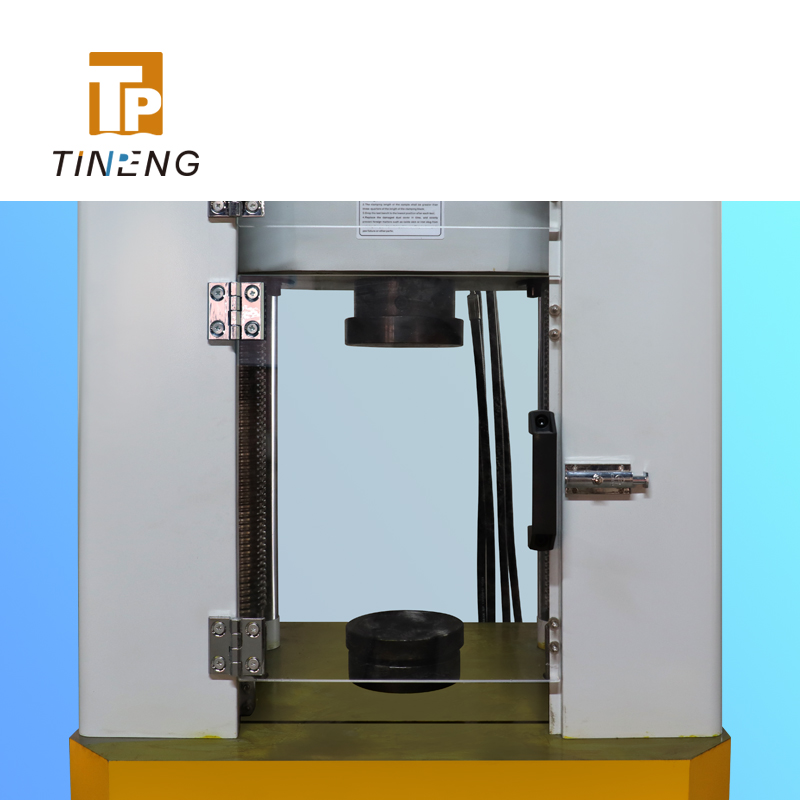

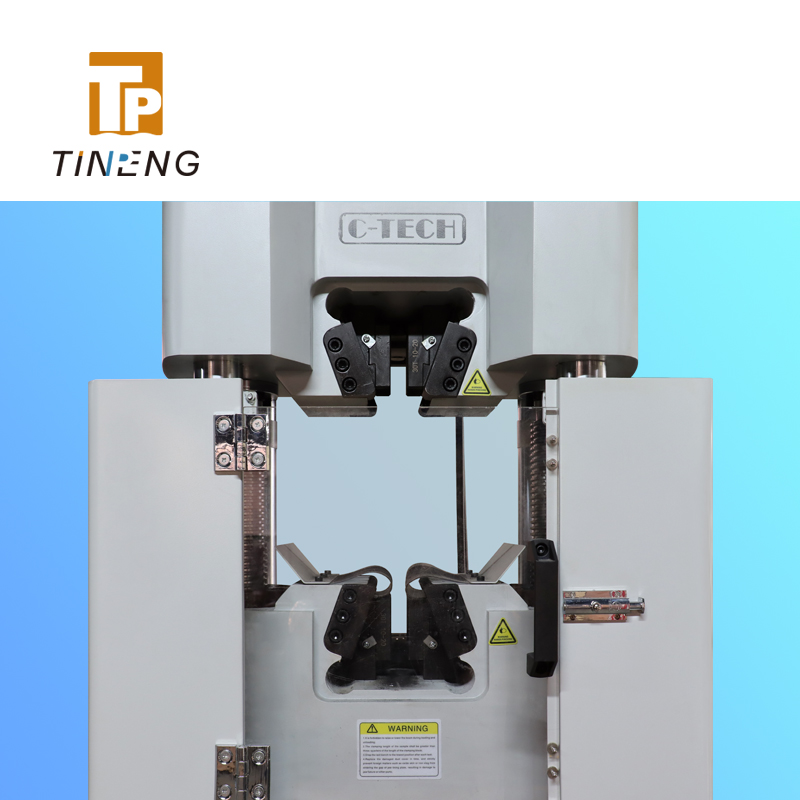

Испытательная машина может быть оснащена другими приспособлениями для выполнения дополнительных испытаний. Например, оснащена болтовым приспособлением для выполнения растяжения болта и удержания нагрузки, оснащена изгибающим приспособлением для выполнения испытаний на изгиб стержня или пластины, оснащена сдвиговым приспособлением для выполнения испытаний на прочность стержня на сдвиг, а приборы для изгиба, сдвига, раскалывания и модуля упругости могут быть добавлены в компрессионное пространство для проведения испытаний образцов бетона и цемента. Кроме того, стальной шарик, якорная цепь, крепеж и другие приспособления могут быть оснащены для выполнения различных испытаний.

-

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

WES-100B
Максимальная грузоподъемность: 100 кН
Диапазон измерения нагрузки: 10-100%
Класс точности: 0,5
Разрешение: 0,01 кН
Максимальное пространство растяжения/сжатия: Растяжение ≤650 мм, сжатие ≤550 мм
Толщина плоского образца: 0-15 мм
Диаметр круглого образца: 6-20 мм
Диаметр цилиндра: 80 мм
Ход поршня: 200 мм
Размер компрессионной пластины: Φ148 мм
Скорость подъема средней балки (мм/мин): ≤300 мм/мин
Источник питания: AC380V±10V/50Hz
Общая мощность: 1,5 кВт (двигатель масляного насоса 0,75 кВт)
Размеры хоста: 610×520×1650 мм
Консоль управления Размеры: 1100×630×940 мм
Вес узла: 1200 кг

WES-300B
Максимальная грузоподъемность: 300 кН
Диапазон измерения нагрузки: 10–100 %
Класс точности: 1
Разрешение: 0,01 кН
Максимальное пространство растяжения/сжатия: Растяжение ≤650 мм, сжатие ≤550 мм
Толщина плоского образца: 0–15 мм
Диаметр круглого образца: 10–32 мм
Диаметр цилиндра: 125 мм
Ход поршня: 200 мм
Размер компрессионной пластины: Φ148 мм
Скорость подъема средней балки (мм/мин): ≤300 мм/мин
Источник питания: AC380V±10V/50Hz
Общая мощность: 2,5 кВт (двигатель масляного насоса 1,5 кВт)
Размеры хоста: 710×610×1900 мм
Размеры пульта управления: 1100×630×940 мм
Вес хоста: 1400 кг

WES-600B
Максимальная грузоподъемность: 600 кН
Диапазон измерения нагрузки: 10-100%
Класс точности: 1
Разрешение: 0,01 кН
Максимальное пространство растяжения/сжатия: Растяжение ≤700 мм, сжатие ≤600 мм
Толщина плоского образца: 0-15 мм
Диаметр круглого образца: 13-32 мм
Диаметр цилиндра: 170 мм
Ход поршня: 200 мм
Размер компрессионной пластины: Φ225 мм
Скорость подъема средней балки (мм/мин): ≤300 мм/мин
Источник питания: AC380V±10V/50Hz
Общая мощность: 2,5 кВт (двигатель масляного насоса 1,5 кВт)
Размеры хоста: 750×645×2020 мм
Размеры пульта управления: 1100×630×940 мм
Вес хоста: 1800 кг

WES-1000B
Максимальная грузоподъемность: 1000 кН
Диапазон измерения нагрузки: 10-100%
Класс точности: 1
Разрешение: 0,01 кН
Максимальное пространство растяжения/сжатия: Растяжение ≤700 мм, сжатие ≤600 мм
Толщина плоского образца: 0-40 мм
Диаметр круглого образца: 13-40 мм
Диаметр цилиндра: 220 мм
Ход поршня: 200 мм
Размер компрессионной пластины: Φ225 мм
Скорость подъема средней балки (мм/мин): ≤300 мм/мин
Источник питания: AC380V±10V/50Hz
Общая мощность: 2,5 кВт (двигатель масляного насоса 1,5 кВт)
Размеры хоста: 800×745×2150 мм
Размеры пульта управления: 1100×630×940 мм
Вес хоста: 2350 кг

WES-1500B
Максимальная грузоподъемность: 1500 кН
Диапазон измерения нагрузки: 10-100%
Класс точности: 1
Разрешение: 0,01 кН
Максимальное пространство растяжения/сжатия: Растяжение ≤700 мм, сжатие ≤600 мм
Толщина плоского образца: 0-40 мм
Диаметр круглого образца: 16-50 мм
Диаметр цилиндра: 290 мм
Ход поршня: 200 мм
Размер компрессионной пластины: Φ220 мм
Скорость подъема средней балки (мм/мин): ≤240 мм/мин
Источник питания: AC380V±10V/50Hz
Общая мощность: 2,2 кВт
Размеры хоста: 1150×1000×2750 мм
Размеры пульта управления: 1100×630×940 мм
Вес хоста: 4800 кг

WES-2000B
Максимальная грузоподъемность: 2000 кН
Диапазон измерения нагрузки: 10-100%
Класс точности: 1
Разрешение: 0,01 кН
Максимальное пространство растяжения/сжатия: Растяжение ≤800 мм, Сжатие ≤650 мм
Толщина плоского образца: 0-50 мм
Диаметр круглого образца: 20-70 мм
Диаметр цилиндра: 300 мм
Ход поршня: 250 мм
Размер компрессионной пластины: Φ220 мм
Скорость подъема средней балки (мм/мин): ≤300 мм/мин
Источник питания: AC380V±10V/50Hz
Общая мощность: 3 кВт
Размеры хоста: 1200×1050×2923 мм
Размеры пульта управления: 1100×630×940 мм
Вес хоста: 6800 кг

-
