TSZ-1T

Полуавтоматическая трехосная испытательная система использует самые передовые технологии. Она объединяет в себе технологию механического, электронного, полностью автоматизированного управления и сенсорной автоматической проверки.

STANDARD

  • ASTM D4767
  • ASTM D2850
  • ASTM D2166/D2166M


Get Wholesale Price
Share:

Полуавтоматическая трехосная испытательная система использует самые передовые технологии. Она объединяет в себе технологию механического, электронного, полностью автоматизированного управления и сенсорной автоматической проверки.
Устройство состоит из трехосной нагрузочной рамы, усовершенствованного контроллера давления и объема (APVC), трехосной ячейки, различных датчиков, устройств контроля температуры и программного обеспечения AdvancedGeoLAB®. Ассортимент трехосной нагрузочной рамы был разработан для использования в качестве части трехосной системы с компьютерным управлением или в качестве отдельного устройства. Трехосная нагрузочная рама и усовершенствованный контроллер давления и объема оснащены ЖК-дисплеем и панелью клавиатуры.

МОДУЛИ УПРАВЛЕНИЯ ИСПЫТАНИЯМИ
◎ Модуль сбора данных;
◎ Испытание на насыщение противодавлением;
◎ Испытание на консолидацию в одном направлении и консолидацию в разных направлениях (предконтактное);
◎ Испытание на неконсолидацию — недренированное (испытание U-U);
◎ Испытание на консолидацию — недренированное (испытание C-U);
◎ Испытание на консолидацию — дренажное (испытание C-D);

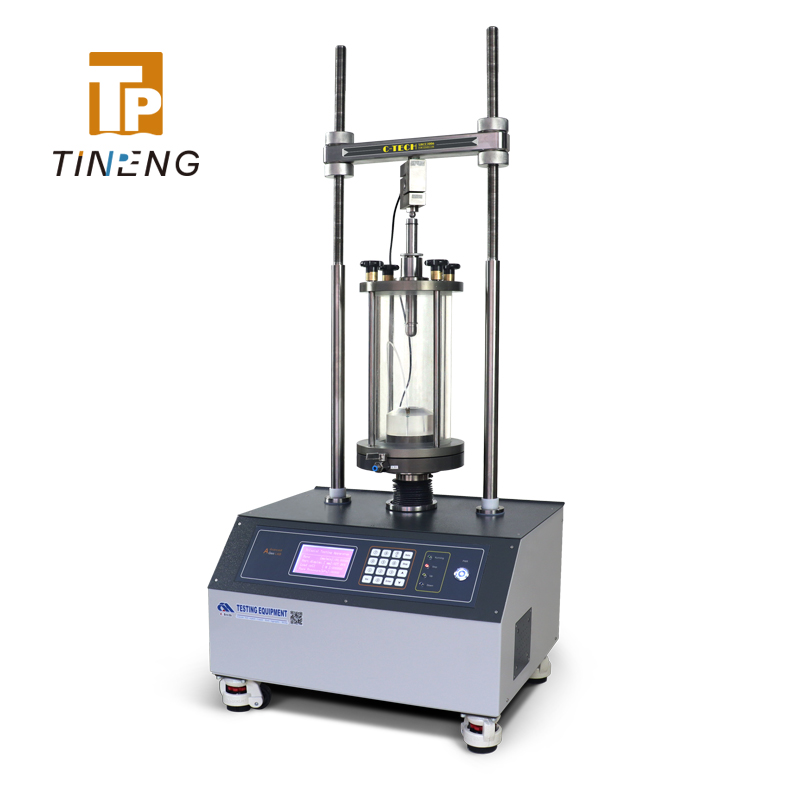

ТРЕХОСНАЯ НАГРУЗОЧНАЯ РАМА
Трехосная нагрузочная рама отличается хорошей жесткостью, долговечностью, низким уровнем шума и плавностью работы, использует шаговый двигатель в сочетании с изношенной системой привода зубчатой передачи для подачи питания. Он оснащен верхним и нижним ограничительным устройством; осевая деформация измеряется и собирается высокоточным датчиком смещения. Осевая нагрузка измеряется датчиками силы. С устройством защиты от перегрузки, когда осевая нагруженная сила превышает диапазон измерения датчика, машина автоматически прекращает работу.

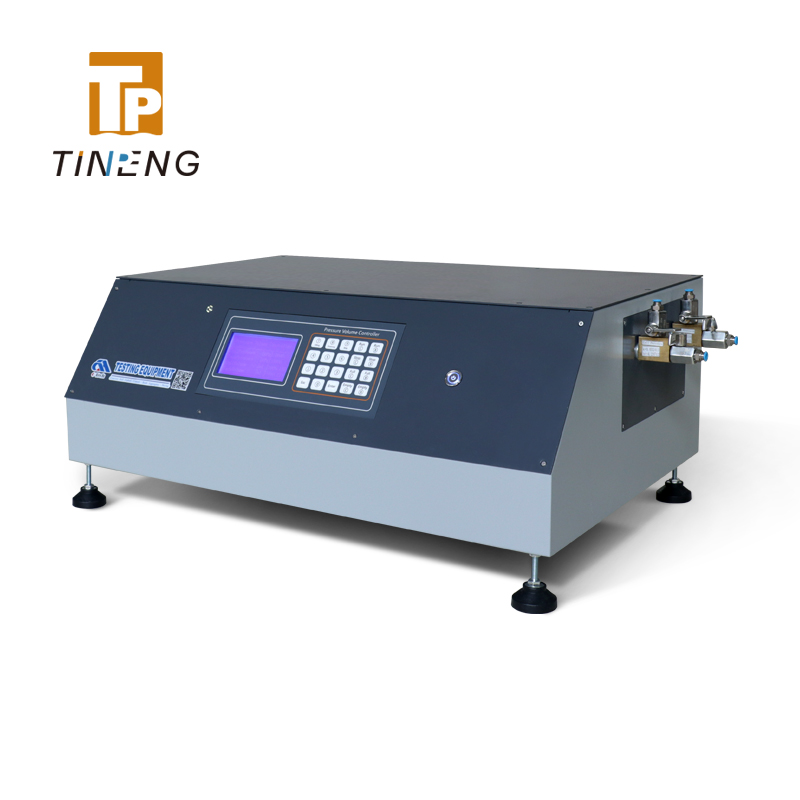

КОНТРОЛЛЕР ОБЪЕМА ДАВЛЕНИЯ ADVANCE
Контроллеры объема давления Advanced Pressure Volume очень просты в использовании и являются идеальным решением для самых современных лабораторий. При использовании с трехосной нагрузочной рамой, регистраторами данных и программным обеспечением ими можно управлять с компьютера, чтобы они стали частью полной автоматизированной системы трехосных испытаний. Их также можно использовать как автономные устройства, которые полностью функционируют с компьютерным управлением или без него. Все устройства имеют собственный компьютерный интерфейс. Устройства поставляются в комплекте с внутренними датчиками объема и давления. Оба канала предварительно откалиброваны, он может создавать давление до 2 МПа и обеспечивает максимальное измерение объема 60 мл с точностью считывания до 0,001 мл.

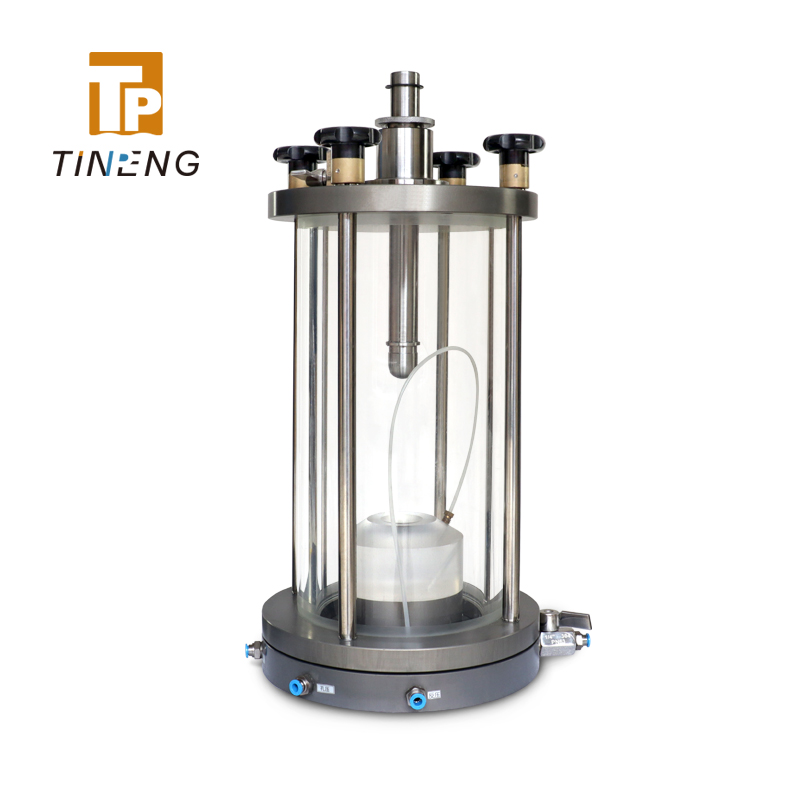

ТРИАКСИАЛЬНАЯ ЯЧЕЙКА
В основном состоит из основания, среднего кольца, верхней крышки, боковой стенки и загрузочного стержня и т. д. Он соединен с быстросъемным зажимным стержнем, который легко разбирается. Внизу есть 3 дренажных порта для подключения давления отверстия, ограничивающего давления и обратного давления.


-

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТРЕХОСНАЯ НАГРУЗОЧНАЯ РАМА TSZ-1T
Максимальная осевая сила (датчик нагрузки): 10 кН
Скорость испытания: 0,00001 - 9,99999 мм/мин
Точность: +/- 0,1% от полной шкалы
Диапазон измерения датчика смещения: 25 мм с точностью 0,01 мм
Максимальный вертикальный зазор: 500 мм
Горизонтальный зазор: 260 мм
Диаметр плиты: 96 мм
Питание: 110-240 В, 50 Гц
Размеры (мм): 480 x 445 x1190 мм
Вес (кг): 45

КОНТРОЛЛЕР ОБЪЕМА ДАВЛЕНИЯ ПЕРЕМЕЩЕНИЯ TPS-PVC-1
Канал: 2 канала
Максимальное давление: 2 МПа
Разрешение: 1 кПа
Максимальный объем: 60 мл
Разрешение: 0,001 мл
Точность: +/- 0,1 % П.Ш.
Ограничивающее давление: Диапазон измерения: 0 ~ 2 МПа, Разрешение: 1 кПа, Точность: +/- 1 кПа
Обратное давление: Диапазон измерения: 0 ~ 2 МПа, Разрешение: 1 кПа, Точность: +/- 1 кПа
Источник питания: 110 В или 240 В, 50 Гц
Размеры: 870×530×320 (мм)
Вес: 38 кг

ТРИАКСИАЛЬНАЯ ЯЧЕЙКА TPS-YLS50
Размер образца: 50/38 мм
Максимальное давление ячейки: 2000 кПа
Размеры: Ø 180 мм
Вес: 12 кг

-
-
