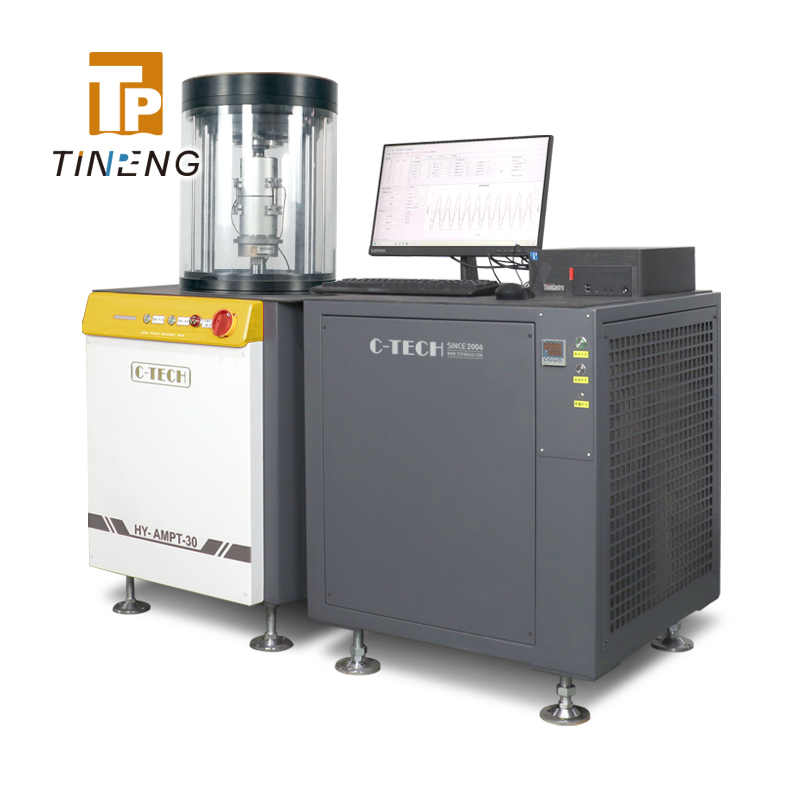

HY-AMPT-30
يستخدم اختبار أداء خليط الأسفلت HY-AMPT-30 طريقة التحميل الهيدروليكي ، من خلال التحكم في صمام الخادم الهيدروليكي لتحقيق إخراج الشكل الموجي للتحميل. في الوقت نفسه ، يتم استخدام أجهزة استشعار التحول عالية الدقة لقياس تشوه المادة في عملية الاختبار بدقة ، وبالتالي يتم تقييم قوة مواد الطريق ، والمعامل الديناميكي ، والتعب ، وما إلى ذلك بدقة ، ومحاكاة الآثار الميكانيكية المختلفة لمواد الطريق في الاستخدام الفعلي.
يستخدم اختبار أداء خليط الأسفلت HY-AMPT-30 طريقة التحميل الهيدروليكي ، من خلال التحكم في صمام الخادم الهيدروليكي لتحقيق إخراج الشكل الموجي للتحميل. في الوقت نفسه ، يتم استخدام أجهزة استشعار التحول عالية الدقة لقياس تشوه المادة في عملية الاختبار بدقة ، وبالتالي يتم تقييم قوة مواد الطريق ، والمعامل الديناميكي ، والتعب ، وما إلى ذلك بدقة ، ومحاكاة الآثار الميكانيكية المختلفة لمواد الطريق في الاستخدام الفعلي.
الخصائص :
الرئيس:
- المدمج في الأسطوانة الهيدروليكية الحمل الحركي + صمام كهرومغناطيسي عالي التردد ، مما ينتج موجات الضغط المختلفة (الموجات الجيبية ، الموجات الجيبية ، الموجات الثلاثية ، الموجات الشكلية ، إلخ). (هذا أمر ضروري للاختبار).
- يتم تركيب جهاز استشعار التحول الرئيسي داخل الأسطوانة الهيدروليكية لتوفير المساحة.
- يتم تثبيت جهاز استشعار الضغط في الجزء العلوي من قضبان المكبس لتجنب توليد مكونات الضغط.
- الرف المضاد ثلاثي المحور لديه استقرار هيكلي أعلى.
غرفة البيئة:
- العزل الحراري الفعال باستخدام زجاج مجمع فراغ مزدوج مع تحسين رؤية الاختبار.
- يستخدم نظام الرفع الهوائي ، ورفع بنقرة واحدة لتوفير مساحة تشغيل 360mm بدون عوائق لعمليات الاختبار.
- تصميم المساحة الصغيرة مع مزيد من الدقة والكفاءة في التحكم في درجة الحرارة مع انخفاض استهلاك الطاقة.
- يمكن إجراء اختبار الضغط المحيطي مثل المعامل الديناميكي وقيمة التدفق مباشرة دون الحاجة إلى الأسطوانة المحيطة

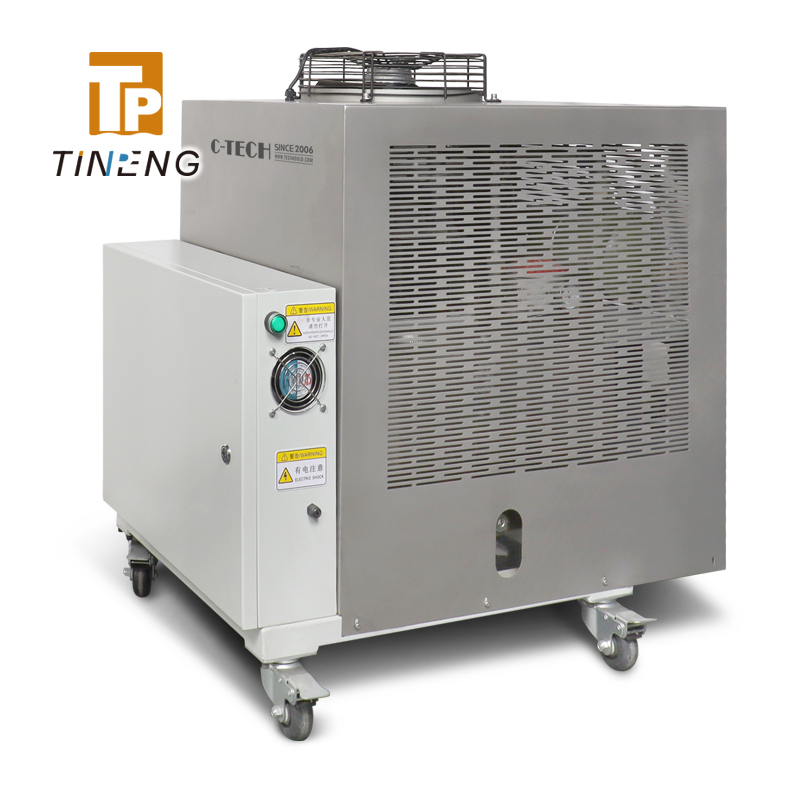

- استخدام نظام تدفق الهواء الموجه متعدد المسام المتقدمة لجعل درجة الحرارة أكثر موحدة.نظام التحكم في درجة حرارة الدورة الخارجية:
- نظام التحكم في درجة الحرارة المستقل للتحكم في طاقة التبريد أو التدفئة على أساس مبدأ التحكم في التردد المتغير.
- استخدم التحكم في شاشة LCD الملونة التي تعمل باللمس لضبط سرعة الضاغط وقوة جهاز التدفئة بدقة لتحقيق التحكم الدقيق في درجة الحرارة.
يتم توصيل نظام التحكم في درجة الحرارة والمضيف بمواد مرنة لتجنب تأثير اهتزاز نظام التحكم في درجة الحرارة على نتائج الاختبار.
الجهاز الهيدروليكي:
يحل التصميم الصامت للمحرك الخادم محل المحرك التقليدي ثلاثي الطور ، مما يجنب تأثير الضوضاء على الاختبارات الأخرى التي يتم إجراؤها في نفس الوقت.
- تثبيت مرشحات عالية الدقة على مدخلات النفط والمخرجين لإطالة عمر خدمة الأسطوانة الهيدروليكية.
تصميم كتلة صمام متكامل يبسط مسار النفط.

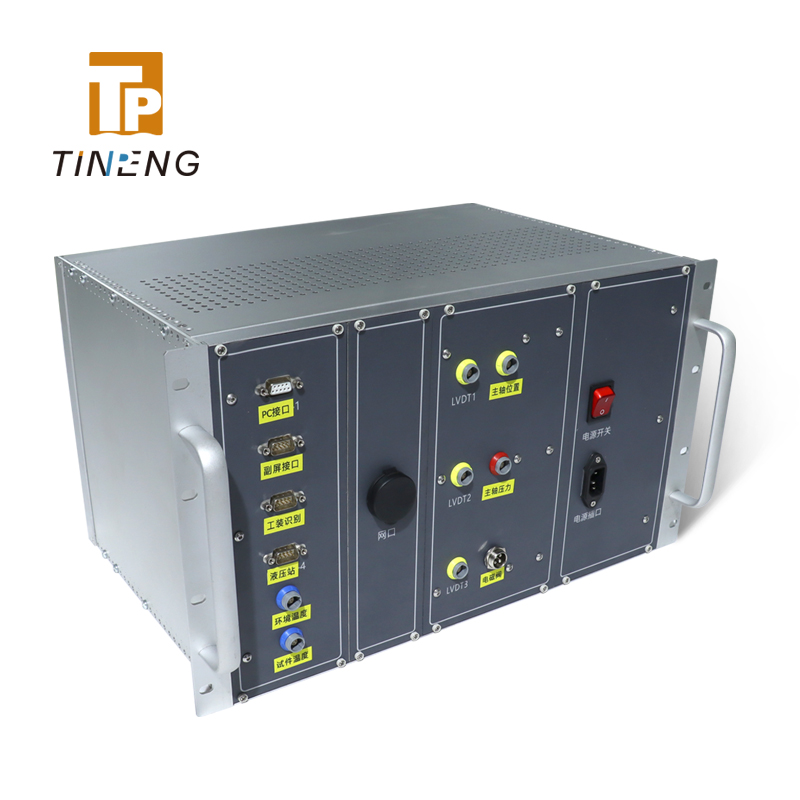

التحكم:- بما في ذلك نظام الحصول على البيانات وبرامج التحكم التي يمكن التحكم في حلقة مغلقة على أربعة أجزاء مستهدفة في وقت واحد، والحصول على 13 كمية مادية.
جمع البيانات مستقرة وخوارزميات البيانات متوافقة تماما مع المواصفات.
وحدة التحكم لديها مكتبة مدمجة من طرق الاختبار القياسية التي يمكن للمستخدمين الاختيار من بينها. يمكن للمستخدمين أيضًا إجراء اختبارات مخصصة حسب الحاجة لتلبية احتياجات الاختبار غير القياسية.
- مطابقة تلقائية أجهزة الاستشعار المطلوبة للاختبار.
- مراقبة حالة عمل أجهزة الاستشعار في الوقت الحقيقي ، وإيقاف التحميل عند تجاوز الحد لحماية الجهاز.
- مراقبة البيانات في الوقت الحقيقي وعرض منحنى التغيير أثناء الاختبار. عندما تنحرف البيانات عن القيمة العادية ، يتم إصدار تنبيه خطأ مع السبب.
- التردد الإجمالي للحصول على تصل إلى 15KHZ.
- تسجيل بيانات الاختبار الخام لاسترداد البيانات وتحليلها.
البارامترات التقنية
الحد الأقصى للقدرة: 30KN
نطاق الضغط: 0 ~ 300 kPa نطاق أجهزة استشعار الضغط: 0 ~ 30kN
دقة قياس الضغط: 5N
دقة قياس الإزاحة: +2.5 ميكرومتر
نطاق التردد: 0.01 ~ 25Hz
طريقة التحكم: التحميل الهيدروليكي
حجم المقصورة البيئية: القطر الداخلي 320 ملم ، الارتفاع الداخلي 395 ملم
درجة حرارة الغرفة البيئية: -10-60 درجة مئوية
طريقة التحكم في درجة الحرارة: تدوير الهواء الخارجي
حجم الوحدة ثلاثية المحور: 340 مم × 395 مم
مستوى الضوضاء: < 60dB (أقل من مترين)
نظام التشغيل: Windows
الطاقة: 380 فولت 50 هرتز
حجم المضيف: 3700 × 700 × 1400 مم
