TSZ-5T

يعتمد جهاز اختبار الضغط ثلاثي المحاور الأوتوماتيكي بالكامل على أحدث التقنيات، حيث يجمع بين تقنيات التحكم الميكانيكي والإلكتروني والآلي بالكامل، بالإضافة إلى الفحص الآلي باستخدام الحساسات.
 يتكون الجهاز من إطار تحميل ثلاثي المحاور، ووحدة تحكم متقدمة في الضغط والحجم (APVC)، وخلية ثلاثية المحاور، وحساسات متنوعة، وأجهزة تحكم في درجة الحرارة، وبرنامج AdvancedGeoLAB®. صُمم إطار التحميل ثلاثي المحاور ليُستخدم كجزء من نظام ثلاثي المحاور مُتحكم به بواسطة الحاسوب، أو كوحدة مستقلة.
   وحدات الاختبار والتحكم
   • وحدة جمع البيانات
   • وحدة التشبع والتصلب القياسية
   • فحص B
   • منحنيات تشبع ضغط الخلية والضغط الخلفي
   • التصلب المتساوي الخواص
   • وحدة اختبار الضغط ثلاثي المحاور القياسية
   • اختبار غير متصلب - غير مُصرف (اختبار U-U)؛
   • اختبار متصلب - غير مُصرف (اختبار C-U)؛
   • اختبار متصلب - مُصرف (اختبار C-D)؛
   اختبار وحدة المعالجة اللاحقة
   إطار التحميل ثلاثي المحاور
يتميز إطار التحميل ثلاثي المحاور بصلابة عالية، ومتانة، وانخفاض مستوى الضوضاء، وسلاسة التشغيل. ويعتمد على محرك خطوي متصل بنظام تروس لتوفير الطاقة. وهو مزود بجهاز تحديد الحد الأعلى والسفلي؛ ويتم قياس التشوه المحوري وجمعه بواسطة مستشعر إزاحة عالي الدقة. ويتم قياس الحمل المحوري بواسطة مستشعرات القوة. وبفضل جهاز الحماية من الحمل الزائد، يتوقف الجهاز عن العمل تلقائيًا عندما تتجاوز القوة المحورية المحملة نطاق قياس المستشعر.

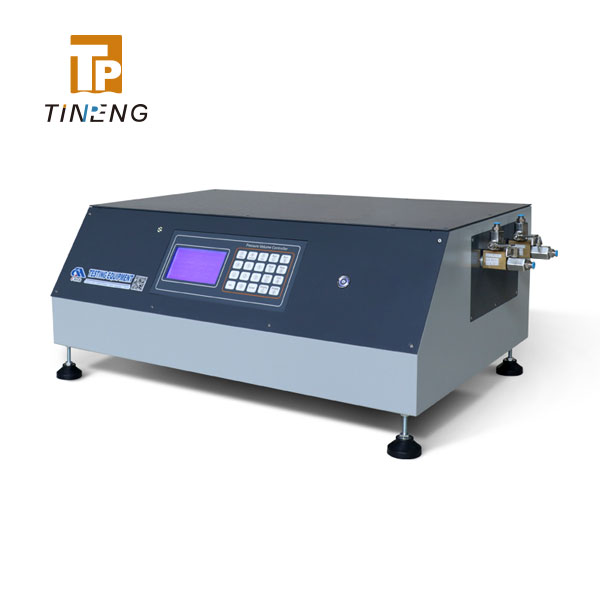

   إطار التحميل ثلاثي المحاور وحدة تحكم متقدمة في الضغط والحجم
   وحدة تحكم في ضغط/حجم الحصر: 2 ميجا باسكال / 180 سم مكعب
   • توصيل عبر منفذ USB
   • 16 زرًا مدمجًا
   • شاشة LCD بدقة 192 × 64
   • ضغط الحصر: 2 ميجا باسكال، يتم ضبطه وعرضه بدقة 1 كيلو باسكال
   • أقصى تغيير في الحجم: 200 سم مكعب، يتم قياسه وعرضه بدقة 1 مم مكعب (0.001 مل)
   • حماية تلقائية لمنع زيادة الضغط والحجم
   وحدة تحكم في ضغط/حجم الارتداد: 2 ميجا باسكال / 180 سم مكعب
   • توصيل عبر منفذ USB
   • 16 زرًا مدمجًا
   • شاشة LCD بدقة 192 × 64
   • ضغط الارتداد: 2 ميجا باسكال، يتم ضبطه وعرضه بدقة 1 كيلو باسكال
   • أقصى تغيير في الحجم: 200 سم مكعب، يتم قياسه وعرضه بدقة 1 مم مكعب (0.001 مل)
   • حماية تلقائية لمنع زيادة الضغط والحجم
   خلية ثلاثية المحاور
تتكون بشكل أساسي من قاعدة، وحلقة وسطى، وغطاء علوي، وجدار جانبي، وقضيب تحميل، إلخ. يتم توصيله بواسطة قضيب تثبيت سريع الفك والتركيب. توجد ثلاث فتحات تصريف في الأسفل لتوصيل ضغط البئر، وضغط الحصر، والضغط الخلفي.
برنامج AdvancedGeoLAB®يُعدّ برنامج AdvancedGeoLAB® نقلة نوعية في برامج التحكم بالمختبرات الجيوتقنية. فهو يُمكّن من اختيار وحدات اختبار مُحددة لأي متطلبات معيارية دولية. وبفضل مرونة تكوين الأجهزة، فإن جودة الاختبار ستعتمد على أجهزة إضافية، وليس على البرنامج.


المواصفات الفنية
   جهاز اختبار التحميل ثلاثي المحاور TSZ-5T
   أقصى قوة محورية (مستشعر الحمل): 50 كيلو نيوتن
   الغرفة: قطر 50 مم × ارتفاع 100 مم وقطر 70 مم × ارتفاع 140 مم
   معدل سرعة الاختبار: من 0.00001 إلى 9.99999 مم/دقيقة
   الدقة: ± 0.1% من النطاق الكامل
   نطاق قياس مستشعر الإزاحة: ٢٥ مم بدقة ٠.٠١ مم
   أقصى خلوص رأسي: ٥٠٠ مم
   الخلوص الأفقي: ٣٠٠ مم
   قطر اللوح: ١٤٨ مم
   الطاقة: ١١٠-٢٤٠ فولت، ٥٠ هرتز
   الأبعاد (مم): ٥٨٠ مم (طول) × ٣٨٠ مم (عرض) × ١١٤٠ مم (ارتفاع)
   الوزن (كجم): ١٠٥
   متحكم في ضغط/حجم الحصر: ٢ ميجا باسكال/١٨٠ سم مكعب
   التوصيل عبر منفذ USB
   ١٦ زرًا مدمجًا
   شاشة LCD ١٩٢×٦٤
   ضغط الحصر: ٢ ميجا باسكال، يتم ضبطه وعرضه بدقة ١ كيلو باسكال
   أقصى تغير في الحجم: ٢٠٠ سم مكعب، يتم قياسه وعرضه بدقة ١ مم مكعب (٠.٠٠١ مل)
   حماية تلقائية لمنع زيادة الضغط والحجم
   متحكم في ضغط/حجم الارتداد: ٢ ميجا باسكال/١٨٠ سم مكعب
   التوصيل عبر منفذ USB منفذ
   ١٦ مفتاحًا مدمجًا
   شاشة LCD بدقة ١٩٢×٦٤
   ضغط خلفي: ٢ ميجا باسكال، مُنظّم ومُعرض بدقة ١ كيلو باسكال
   أقصى تغيير في الحجم: ٢٠٠ سم مكعب، مُقاس ومُعرض بدقة ١ مم مكعب (٠.٠٠١ مل)
   حماية تلقائية لمنع زيادة الضغط والحجم
   خلية ثلاثية المحاور TPS-YLS50
   حجم العينة: ٥٠/٧٠ مم
   أقصى ضغط للخلية: ٢٠٠٠ كيلو باسكال
   الأبعاد: قطر ١٨٠ مم
   الوزن: ١٢ كجم
