Œdomètres pneumatique STC-3F
Appareil de consolidation pneumatique STC-3F
Appareil de consolidation pneumatique STC-3F
Appareil de consolidation pneumatique STC-3F

STC-3F

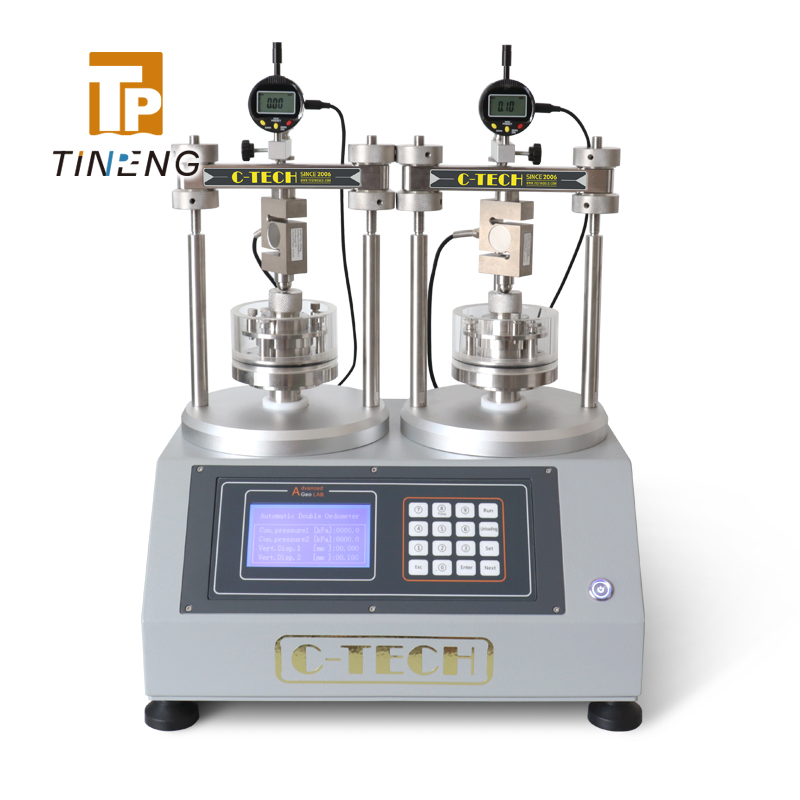

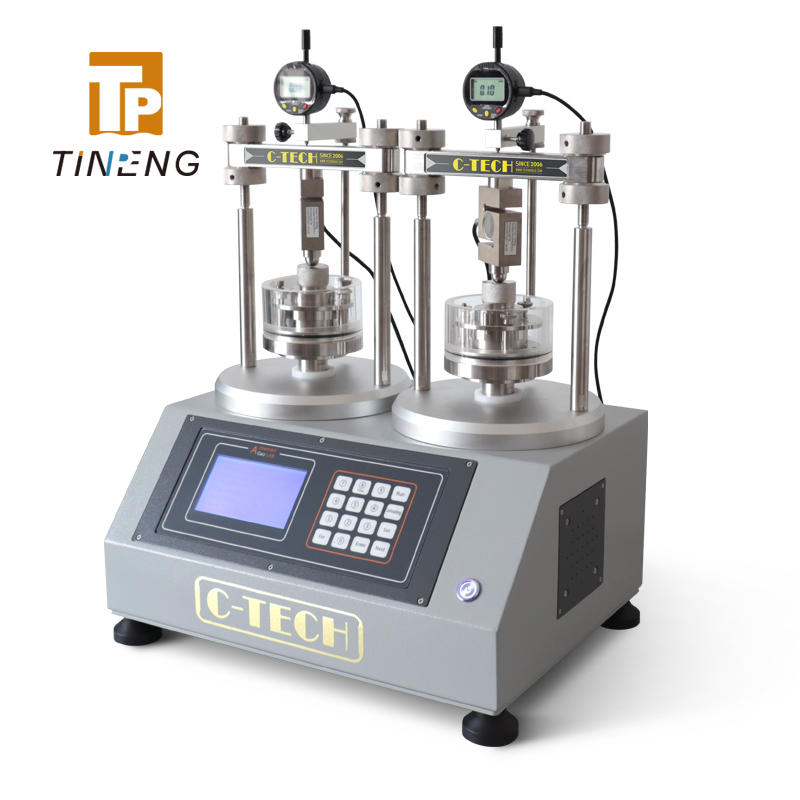

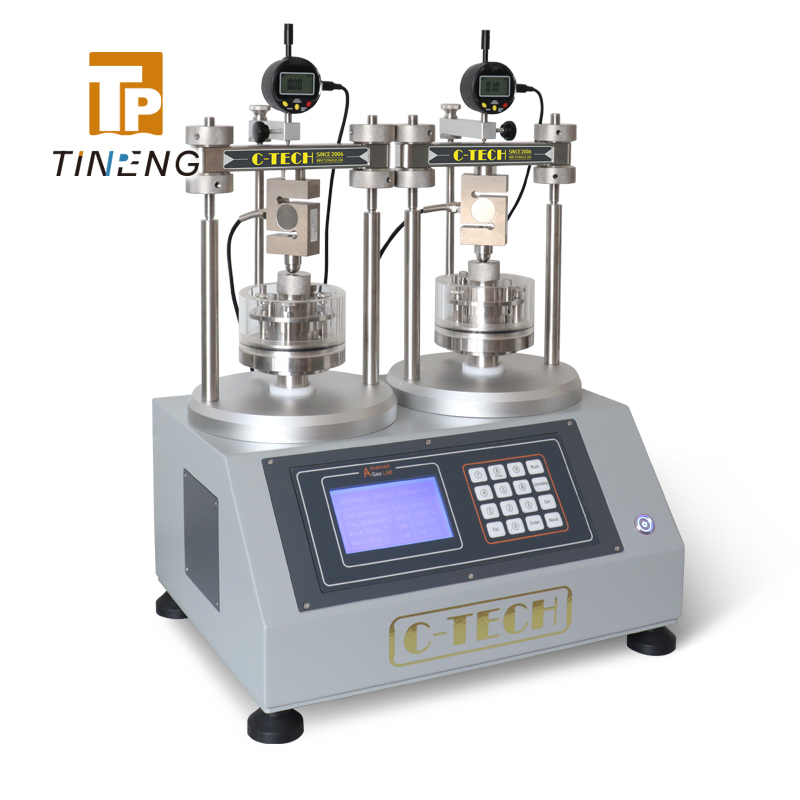

L'œdomètres pneumatique STC-3F est un cadre de charge pneumatique utilisé pour les essais de consolidation à contrainte contrôlée. Il applique des charges instantanément et maintient toute charge définie, quelle que soit la compression de l'échantillon se produisant dans l'intervalle de chargement. Il est compact et facile à utiliser, son faible encombrement permet d'économiser un espace précieux sur le plan de travail du laboratoire.

STANDARD

  • ASTM D2435
  • AASHTO T216
  • ASTM D4546
  • BS 1377


Get Wholesale Price
Category:
Share:

L'œdomètres pneumatique STC-3F est un cadre de charge pneumatique utilisé pour les essais de consolidation à contrainte contrôlée. Il applique des charges instantanément et maintient toute charge définie, quelle que soit la compression de l'échantillon se produisant dans l'intervalle de chargement. Il est compact et facile à utiliser, son faible encombrement permet d'économiser un espace précieux sur le plan de travail du laboratoire.

Caractéristiques
l Il adopte un vérin à double effet avec vanne d'inversion électromagnétique, peut se déplacer dans les deux sens et réalise un contrôle en boucle fermée du servomoteur de contrainte via un capteur de force.
l Équipé d'un contrôleur de pression d'air indépendant à 2 canaux. Les deux positions de test sont contrôlées indépendamment.

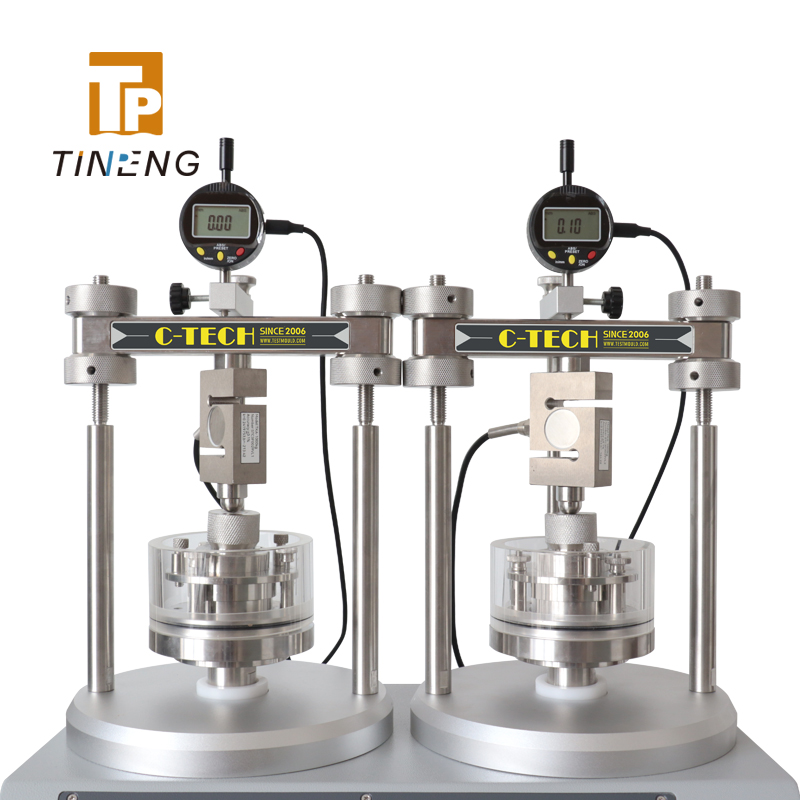

l Les deux ensembles de capteurs de déplacement numériques peuvent être alimentés par des piles bouton ou par le système d'acquisition. L'écran LCD peut afficher les unités en et mm. Connectez-vous au système d'acquisition intégré pour mesurer le changement de déplacement axial en temps réel.

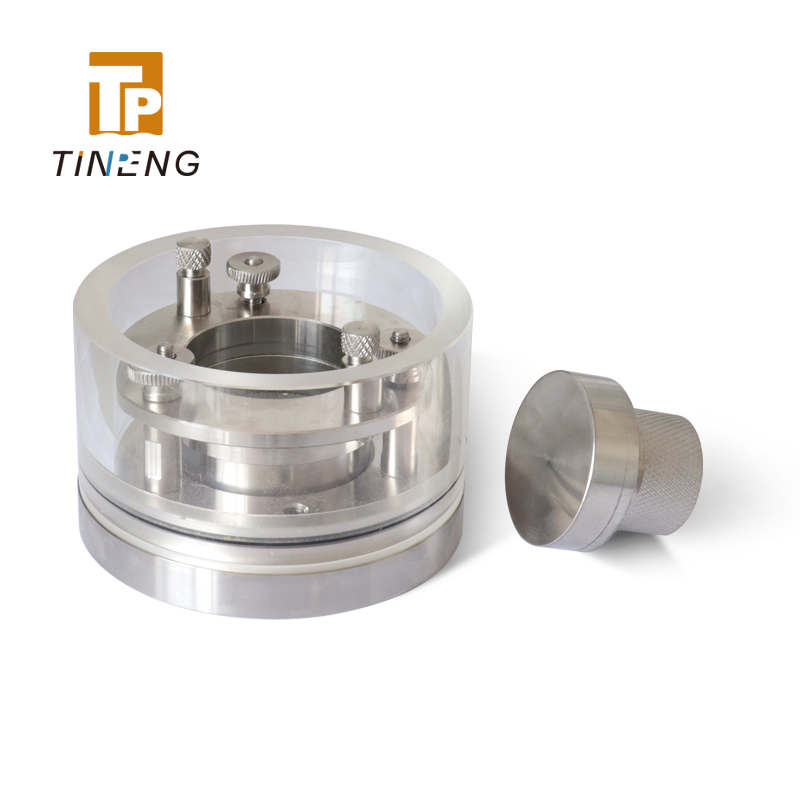

l La coque de l'hôte est entièrement en acier, avec une surface pulvérisée par poudre, et le cadre est en acier inoxydable, la paroi latérale du conteneur de la cellule de consolidation est en plexiglas transparent.
l Le logiciel peut obtenir automatiquement le coefficient de compression du sol av, le module de rebond ES, le coefficient de consolidation Cv, la pression de consolidation initiale Pc et d'autres données de test de consolidation via le contrôle par ordinateur de l'équipement. Grâce à la fonction de traitement des données, la courbe de racine carrée du temps, la courbe du logarithme du temps, la courbe e-p, la courbe e-lgp, la courbe CV-P (T90), la courbe CV-P (T50), la courbe H-P, etc. peuvent être obtenues.


Guide d'utilisation

PARAMÈTRES TECHNIQUES

Charge axiale : 0-10 kN
Capteur de force : 0-10 kN, précision +/-0,1 % F.S., 2 jeux
Taille de l'échantillon : Ø50 mm × H.20 mm
Plage de contrôle de la pression d'air : 0,001 MPa-0,9 MPa
Affichage : écran LCD, résolution 240 x 128
Acquisition de données : système d'acquisition de données AD 16 bits multicanal intégré
Capteur de déplacement : 0-12,7 mm, résolution 0,01 mm

-
