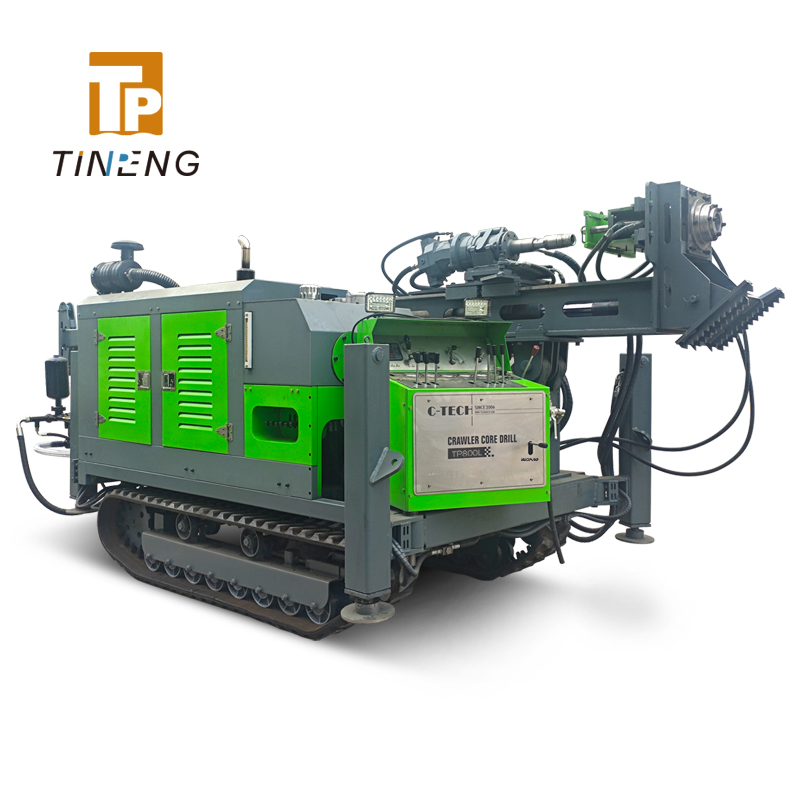

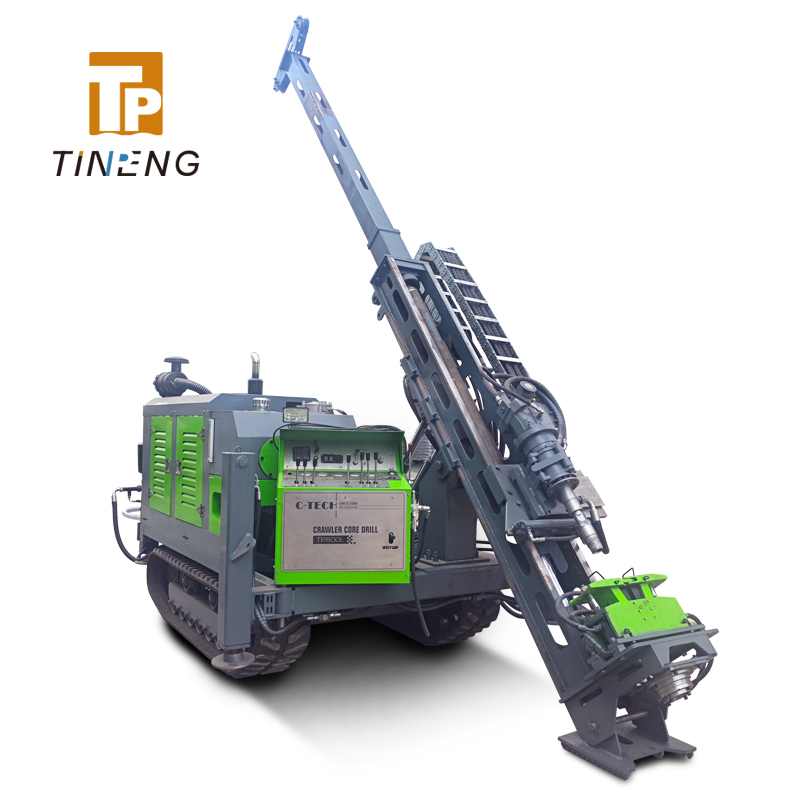

TP400L/TP800L

Une plate-forme de forage à cylindres est une plate-forme de forage à cylindres polyvalente conçue pour une exploration de cylindres efficace et des enquêtes d'ingénierie. Avec une maniabilité entièrement hydraulique et un contrôle à distance, il est bon dans une variété de terrains et a une précision de forage élevée. Doté de mâts intégrés et d'accessoires polyvalents, il est idéal pour l'échantillonnage des cœurs et l'exploration minérale.

Paramètres techniques
Le TP-400L
Diamètre de forage : HTW/NTW/BTW
Profondeur maximale : 400 m
Pression maximale : 20 MPa
Vitesse : 200 litres/minute
Refroidissement : air + eau
Étiquette : Nuage
Vitesse nominale : 2200 tours/min
Puissance : 76 kW
Pistons rotatifs: moteur (sans étage)
Torsion maximum : 1500N · m
Vitesse maximale : 1300 tours/minute
Longueur : 1,5 m
Type : Mastère tournant au sol
Angle de forage : 0 à 90°
TP-800L
Diamètre de forage : PQ/HQ/NQ/BQ
Profondeur maximale : 800 m (NQ)
Pression maximale : 25 MPa
Débit : 300 l/min
Refroidissement : Air + Eau
Marque : Yuchai
Vitesse nominale : 2 200 tr/min
Puissance nominale : 92 kW, 6 cylindres
Vitesse du moteur : Moteur à pistons à variation continue
Transmission : Boîte de vitesses à trois rapports (rapide, neutre, lente)
Couple maximal : 3 500 N·m
Vitesse maximale : 1 300 tr/min
Longueur de la tige : 1 500 mm
Type : Mât intégré au sol
Angle de forage : 0–90°
Force de levage : 18 t
Force d’avance : 12 t
Force de levage : 1 000 kg
Vitesse du câble : 100–300 tr/min
Diamètre du câble : 6 mm
Capacité du câble : Portée : 800 m
Commande : Manuelle + Télécommande
 Vitesse : 3,5 km/h
Pente maximale admissible : 45°
Débit : 100 l/min
Pression : 4–7 MPa
Dimensions : 4300 × 1800 × 2250 mm
Poids : 6000 kg
Puissance de levage : 12 tonnes
Puissance : 10 tonnes
Puissance de levage : 1000 kg
Vitesse de ligne: 100-300 tours / min
Diamètre de la corde d'acier: 6 mm
Capacité : 400 m3
Contrôle : Manual + Télécommande
Vitesse : 3,5 km/h
Capacité d'escalade : 45
Vitesse : 100 litres/minute
Pression : 4 à 7 MPa
Dimensions : 4,1 m x 1,8 m x 2,25 m
Poids : 4,5 tonnes (en caoutchouc)

Appareil de forage à cœurs à chenilles TP400L.pdf

Appareil de forage à cœurs à chenilles TP800L.pdf

Formation
   Cet équipement fournit des services de formation, y compris des formations en direct, des vidéos de formation et des documents de formation.
   Contactez-nous pour demander une offre.
   Durée : 2 jours
