TSZ-1T

Le système de test triaxial semi-automatique adopte la technologie la plus avancée. Il intègre la technologie de contrôle mécanique, électronique, entièrement automatisé et de contrôle automatisé des capteurs.

STANDARD

  • ASTM D4767
  • ASTM D2850
  • ASTM D2166/D2166M


Get Wholesale Price
Category:
Share:

Le système de test triaxial semi-automatique adopte la technologie la plus avancée. Il intègre la technologie de contrôle mécanique, électronique, entièrement automatisé et de contrôle automatisé des capteurs.
L'appareil se compose d'un cadre de chargement triaxial, d'un contrôleur de volume de pression avancé (APVC), d'une cellule triaxiale, de divers capteurs, de dispositifs de contrôle de la température et du logiciel AdvancedGeoLAB®. La gamme de cadres de chargement triaxiaux a été conçue pour être utilisée dans le cadre d'un système triaxial contrôlé par ordinateur ou comme unité autonome. Le cadre de chargement triaxial et le contrôleur de volume de pression avancé sont tous deux équipés d'un écran graphique LCD et d'un clavier à panneau.

MODULES DE CONTRÔLE DE TEST
◎ Module d'acquisition de données ;
◎ Test de saturation de contre-pression ;
◎ Consolidation dans la même direction et consolidation dans une direction différente (test de pré-contact) ;
◎ Test non consolidé - non drainé (test U-U) ;
◎ Consolidation - non drainé (test C-U) ;
◎ Essai de consolidation et de drainage (essai C-D) ;

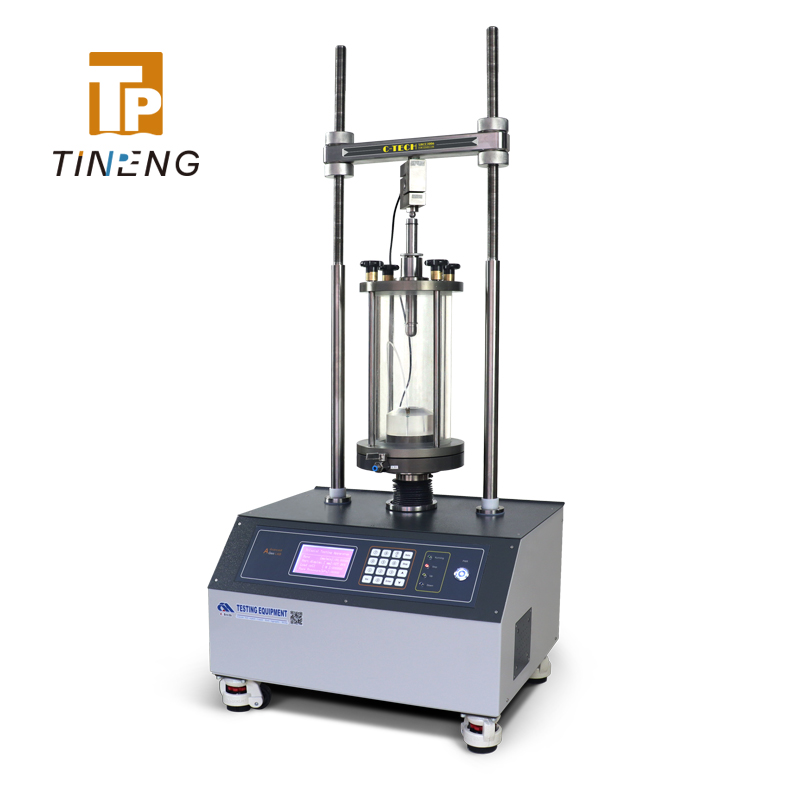

CADRE DE CHARGE TRIAXIAL
Le cadre de chargement triaxial présente une bonne rigidité, une bonne durabilité, un faible bruit et un fonctionnement fluide, adopte le moteur pas à pas couplé à un système d'entraînement par engrenage usé pour alimenter la source d'alimentation. Il est équipé d'un dispositif de limite supérieure et inférieure ; la déformation axiale est mesurée et collectée par un capteur de déplacement de haute précision. La charge axiale est mesurée par des capteurs de force. Avec un dispositif de protection contre les surcharges, lorsque la force axiale chargée est supérieure à la plage de mesure du capteur, la machine s'arrête automatiquement de fonctionner.

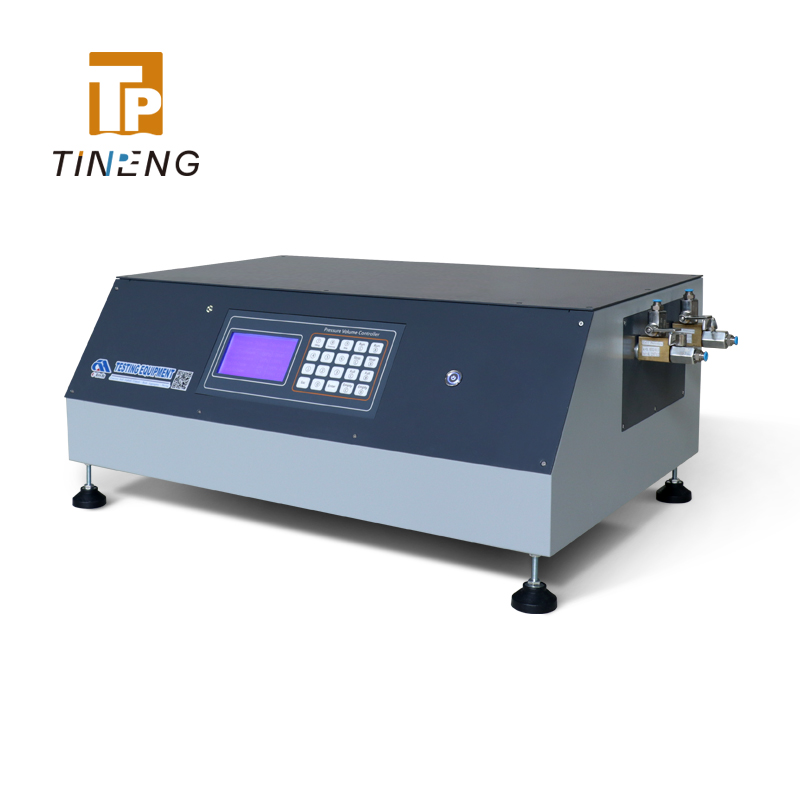

CONTRÔLEUR DE VOLUME DE PRESSION AVANCÉ
Les contrôleurs de volume de pression avancés sont très faciles à utiliser et constituent une solution idéale pour les laboratoires les plus modernes. Lorsqu'ils sont utilisés avec le cadre de chargement triaxial, les enregistreurs de données et le logiciel, ils peuvent être contrôlés à partir d'un ordinateur pour faire partie d'un système de test triaxial automatisé complet. Ils peuvent également être utilisés comme unités autonomes qui fonctionnent pleinement avec ou sans contrôle par ordinateur. Tous les appareils ont leur propre interface informatique. Les appareils sont livrés complets avec des transducteurs de volume et de pression internes. Les deux canaux sont pré-calibrés, ils peuvent générer des pressions jusqu'à 2 MPa et fournissent une mesure de volume maximale de 60 ml qui est lisible à 0,001 ml.

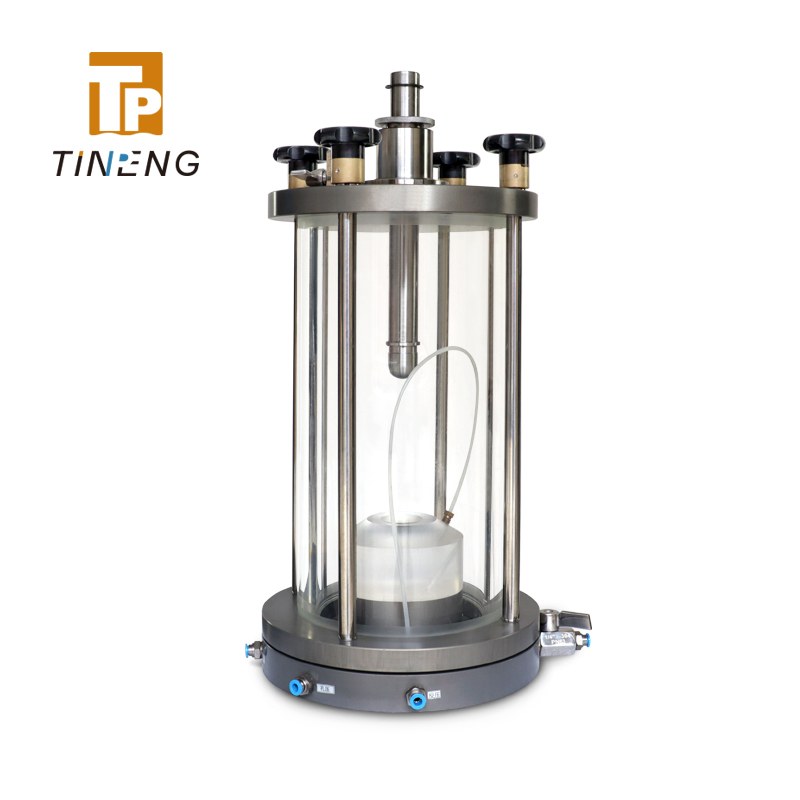

CELLULE TRIAXIALE
Elle est principalement composée d'une base, d'un anneau central, d'un couvercle supérieur, d'une paroi latérale et d'une tige de chargement, etc. Elle est reliée par une tige de serrage rapide, qui est facile à démonter. Il y a 3 ports de drainage en bas pour la pression du trou de connexion, la pression de confinement et la contre-pression.


-

PARAMÈTRES TECHNIQUES

CADRE DE CHARGE TRIAXIAL TSZ-1T
Force axiale maximale (capteur de charge) : 10 kN
Vitesse de test : 0,00001 - 9,99999 mm/min
Précision : +/- 0,1 % de la pleine échelle
Plage de mesure du capteur de déplacement : 25 mm avec une précision de 0,01 mm
Espace libre vertical maximal : 500 mm
Espace libre horizontal : 260 mm
Diamètre du plateau : 96 mm
Alimentation : 110-240 V, 50 Hz
Dimension (mm) : 480 x 445 x 1190 mm
Poids (kg) : 45

CONTRÔLEUR DE VOLUME DE PRESSION AVANCÉ TPS-PVC-1
Canal : 2 canaux
Pression maximale : 2 MPa
Résolution : 1 kPa
Volume maximal : 60 ml
Résolution : 0,001 ml
Précision : +/- 0,1 % F.S.
Pression de confinement : Plage de mesure : 0 ~ 2 MPa, Résolution : 1 kPa, Précision : +/- 1 kPa
Contre-pression : Plage de mesure : 0 ~ 2 MPa, Résolution : 1 kPa, Précision : +/- 1 kPa
Alimentation : 110 V ou 240 V, 50 Hz
Dimensions : 870 × 530 × 320 (mm)
Poids : 38 kg

CELLULE TRIAXIALE TPS-YLS50
Taille de l'échantillon : 50/38 mm
Pression maximale de la cellule : 2 000 kPa
Dimensions : Ø 180 mm
Poids : 12 kg

-
-
