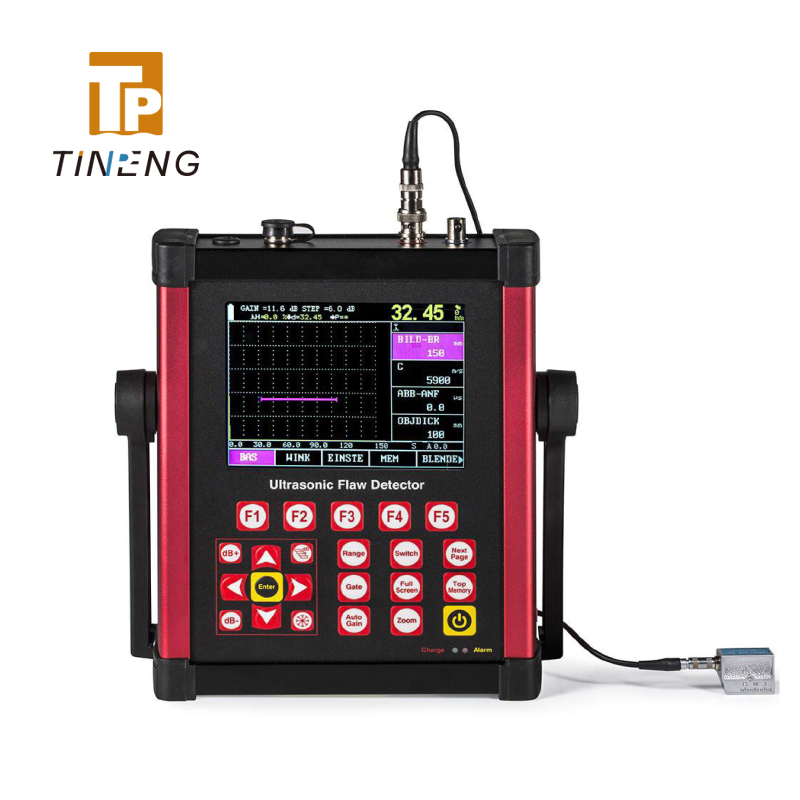

серия UEE981
Быстрое и точное обнаружение, позиционирование, оценка и диагностика различных дефектов в заготовке, таких как трещины сварки, дефекты и т. д. Широко применяется в сталелитейной промышленности, электроэнергетике, нефтехимии, производстве котлов и сосудов под давлением, железнодорожном транспорте, автомобилестроении, машиностроении и других областях.
Быстрое и точное обнаружение, позиционирование, оценка и диагностика различных дефектов в заготовке, таких как трещины сварки, дефекты и т. д. Широко применяется в сталелитейной промышленности, электроэнергетике, нефтехимии, производстве котлов и сосудов под давлением, железнодорожном транспорте, автомобилестроении, машиностроении и других областях.
Характеристики
- Степень защиты IP65, портативный и ультратонкий дизайн
- Генератор прямоугольных импульсов, частота повторения импульсов до 3 кГц для быстрого сканирования/детектирования
- Большое количество цифровых фильтров, подходящих практически для любого применения
- Стандартные функции ЦАП/TCG/DGS/AVG, цветное B-сканирование, C-сканирование
- Отчеты могут автоматически формироваться и просматриваться на оборудовании, а также экспортироваться непосредственно на USB-накопитель.
- Хранение данных: 1000 групп данных (с возможностью расширения); внешний USB-накопитель для прямого хранения (неограниченная память).
- Языки: английский / немецкий / турецкий / итальянский (с возможностью расширения).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Uee981Smart
Модель: Uee981Smart
Диапазон сканирования (мм): 0~10000 мм
Диапазон скорости (м/с): 1000~15000
Диапазон усиления (дБ): 110 дБ
Рабочая частота: 0,2~20 МГц
Частота повторения импульсов: 10~1500 Гц
Вертикальная погрешность линейности: ≤2,0%
Горизонтальная погрешность линейности: ≤0,2%
Частота дискретизации: 150 МГц
Максимальная частота преобразователя: 15 МГц
Динамический диапазон: ≥38 дБ
Разрешение: ≥40 дБ
Чувствительность тестирования: ≥65 дБ
Амплитуда импульса: 100 В~500 В
Ширина импульса: 0,03~0,51 мкс
Преобразователь Демпфирование: 50–400 Ом
Интерфейс для кабеля зонда: BNC (опционально LEMO)
Режимы работы: 7 режимов: прямой / угловой / двухкристальный зонд, проникающее обнаружение и т. д.
Питание: 100–240 В 50–60 Гц; перезаряжаемая литий-ионная батарея постоянного тока 9 В, время работы более 10 часов
Габариты и вес: 240 × 153 × 38 мм; Вес нетто 0,98 кг (с литий-ионным аккумулятором)
Условия эксплуатации: температура -10~50 °C, влажность 20~95%
UEE981Optimum
Модель: Uee981Optimum
Диапазон сканирования (мм): 0~12000 мм
Диапазон скорости (м/с): 500~18000
Диапазон усиления (дБ): 120 дБ
Рабочая частота: 0,2~25 МГц
Частота повторения импульсов: 10~2500 Гц
Вертикальная погрешность линейности: ≤2,0%
Горизонтальная погрешность линейности: ≤0,2%
Частота дискретизации: 200 МГц
Максимальная частота преобразователя: 20 МГц
Динамический диапазон: ≥38 дБ
Разрешение: ≥40 дБ
Чувствительность тестирования: ≥65 дБ
Амплитуда импульса: 100 В~500 В
Импульс Ширина: 0,03~0,51 мкс
Демпфирование преобразователя: 50~400 Ом
Интерфейс для кабеля зонда: BNC (опционально LEMO)
Режимы работы: 7 режимов: прямой / угловой / двухкристальный зонд, проникающее обнаружение и т. д.
Питание: 100-240 В 50-60 Гц; перезаряжаемая литий-ионная батарея постоянного тока 9 В, время работы более 10 часов
Габариты и вес: 240×153×38 мм; Вес нетто 0,98 кг (с литий-ионным аккумулятором)
Условия эксплуатации: температура -10~50 °C, влажность 20~95%
UEE981Expert
Модель: Uee981Expert
Диапазон сканирования (мм): 0~15000 мм
Диапазон скорости (м/с): 100~20000
Диапазон усиления (дБ): 120 дБ
Рабочая частота: 0,2~35 МГц
Частота повторения импульсов: 10~10000 Гц
Вертикальная погрешность линейности: ≤1,5%
Горизонтальная погрешность линейности: ≤0,2%
Частота дискретизации: 320 МГц
Максимальная частота преобразователя: 30 МГц
Динамический диапазон: ≥38 дБ
Разрешение: ≥40 дБ
Чувствительность тестирования: ≥65 дБ
Амплитуда импульса: 100 В~500 В
Импульс Ширина: 0,03~0,51 мкс
Демпфирование преобразователя: 50~400 Ом
Интерфейс для кабеля зонда: BNC (опционально LEMO)
Режимы работы: 7 режимов: прямой / угловой / двухкристальный зонд, проникающее обнаружение и т. д.
Питание: 100-240 В 50-60 Гц; перезаряжаемая литий-ионная батарея постоянного тока 9 В, время работы более 10 часов
Габариты и вес: 240 × 153 × 38 мм; вес нетто 0,98 кг (с литий-ионной батареей)
Условия эксплуатации: температура -10~50 °C, влажность 20~95% относительной влажности
