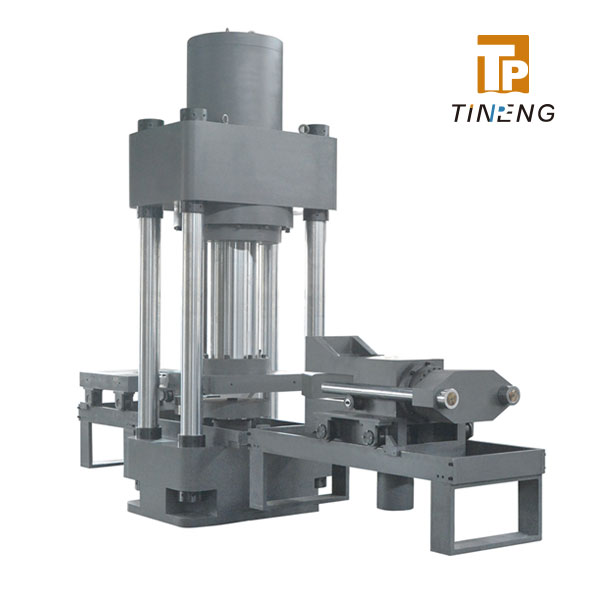

YAW-20000J

Электрогидравлический испытательный аппарат для сдвига под давлением ЯВ-20000J является высокоточным испытательным оборудованием для управления замкнутым циклом и автоматического тестирования, использующим гидравлический привод, электрический и гидравлический сервоуправление, сбор и обработку компьютерных данных.

В основном состоит из главного блока, срезанной рамы, измерительной рамы угла, основного источника масла (гидравлического источника энергии), электрической системы управления и т.д. Максимальная испытательная сила 20000 кН, высокая точность.

В основном используется для механических испытаний различных мостовых плит и резиновых опор в сложных условиях сопротивления сжатию, сопротивления к сжатию, сопротивления к сжатию, сопротивления к сдвигу и угла; Он может проверить прочность на сжатие резиновых опор, модуль эластичности на сжатие, свойство сдвига, свойство сдвига, коэффициент трения, угол вращения, а также модуль эластичности и сопротивление сжатию образцов бетона и других материалов.

Технические характеристики

Вертикальная система погрузки

Максимальная вертикальная испытательная сила: 20000 кН
Разрешение: ≤0.1 kN
Диапазон измерений: 2%-100% FS (400-20000 кН)
Точность измерений: 1,0%
Максимальная скорость перемещения без нагрузки цилиндра: 0–50 мм/мин (без корректировки ступени)
Скорость подъема балки: 150 мм/мин
Максимальный ход цилиндра: 300 мм
Точность измерения смещения: 1,0%
Разрешение измерения деформации (мм): 0,001 (вертикальное деформация), 0,001 (радическое деформация);
Измерение деформации: четыре растровых цифровых датчика смещения измеряют вертикальную деформацию образца; Четыре растровых цифровых датчика смещения измеряют радиальную деформацию образца;
Диапазон измерения деформации: 0 ~ 50 мм (вертикальная деформация); 0-20 мм (радическое деформация);
Точность измерения деформации: 0,5%;
Пространство регулирования испытаний: 0 ~ 1500 мм
Максимальное пространство для испытаний: 1500 мм
Размер верхней пластины: 1500mm×1500×240mm;
Размер нижней пластины: 1500 мм × 1500 × 240 мм (с шкалами для удобства монтажа и выравнивания образцов);
Диапазон контроля силового испытания: 0,5 кН/с ~ 30 кН/с (точность управления ±1%);
Диапазон управления равноскоростным смещением: 0,5 мм/мин ~ 50 мм/мин;
Способ управления и обработка данных: компьютерная сервоуправляющая система и графический сбор и обработка данных (силы, смещения). ;
Метод измерения силы: использование высокоточного датчика нагрузки для измерения силы;
Низкозвучающие комбинированные уплотнения поддерживают стабильную и надежную испытательную силу;
Способ управления: гидравлическая нагрузка, управление замкнутым циклом электрогидравлического сервера, измерение датчика давления масла с высокой точностью, дисплей.

Испытательный сегмент горизонтального сдвига

Максимальная испытательная сила: 4000 кН
Диапазон измерения испытательной силы: 2% - 100% FS (80 кН - 4000 кН);
Разрешение: ≤0.1 кН;
Точность: ≤ 0,5%;
Применяется односторонний двухфакторный поршневый цилиндр, ход поршня 300 мм
Скорость тяги поршневого двигателя: 0-100 мм/мин (отрегулируемая без ступени);
Поддержка горизонтального сдвига: 40 мм ~ 600 мм (без толщины срезанной пластины);
Диапазон измерения деформации: 0 ~ 200 мм
Точность измерения деформации: 0,5% FS;
Разрешение измерения деформации: 0,001 мм;
Диапазон измерения смещения: 0 ~ 300 мм
Точность измерения смещения: 1,0% FS
Измерение смещения и деформации: два растровых цифровых датчика смещения измеряют деформацию сдвига образца;
Метод измерения силы: высокоточный датчик взвешивания;
Устройство горизонтального сдвига: привод электродвигателя;
Вертикальный плавающий координационный механизм для горизонтального сдвига устройства: регулировка плавающего гидравлического цилиндра;
Вырезанная панель совпадает с осью движения цилиндра горизонтального сдвига и не колеблется влево и влево;
Гидравлическая нагрузка: Двухканальная система управления сервонасосным клапаном.
Функция поддержания нагрузки: колебания 30s могут быть лучше 0,5%, многоступенчатый контроль поперечной сдвига;
Применяются комбинированные уплотнительные элементы для предотвращения утечки гидравлического масла.
Способ управления: Двухканальная система управления сервонасосом. Гидравлическая нагрузка, высокоточные измерения датчиков взвешивания, экраны микрокомпьютеров показывают параметры испытаний и кривые.

Угол поворота для испытаний

Максимальный крутящий момент: 1200 кнм;
Вращающаяся рука: 1000 мм
Максимальная вращающаяся сила: 1200 кН
Диапазон измерения испытательной силы: 2% - 100% FS (24 кН - 1200 кН);
Точность испытания: ≤0.5%;
Разрешение нагрузки: 0,1 kN
Метод измерения силы: высокоточный датчик взвешивания;
Измерение деформации: четыре растровых цифровых датчика смещения измеряют перевернутые деформации образца;
Диапазон измерения деформации: 0 ~ 50 мм
Разрешение измерения деформации: 0,001 мм;
Точность измерения деформации: 0,5% FS;
Максимальный ход поршня: 300 мм
Скорость перемещения поршня: 0 ~ 100 мм (отрегулируемая без ступени);
Диапазон измерения смещения: 0 ~ 300 мм
Точность измерения смещения: лучше 1,0% FS;
Размер угла поворота: 1500 * 1800 * 120 мм
Гидравлическая нагрузка, сервоавтоматическое управление микрокомпьютерами, высокоточные измерения датчиков нагрузки, дисплей;
Функция поддержания нагрузки: колебания 30s могут быть лучше 0,5%, многоступенчатый контроль угла поворота силы;
Применяются комбинированные уплотнительные элементы для предотвращения утечки гидравлического масла.
Способ управления: Двухканальная система управления сервонасосом. Высокоточный взвешивающий датчик измеряет, экран отображает.

Brochure.pdf

Xозяин

YAW-20000J управляемый микрокомпьютерным электрогидравлическим сервоприводным испытательным оборудованием;
20000 кН двунаправленный цилиндр;
20000 кН высокоточный датчик нагрузки;
Измерительные приборы деформации;
верхние и нижние панели давления;
подъемная установка нижнего давления;

Вращающийся угол измерения

Двунаправленный цилиндр 1200 кН;
1200 кН высокоточный датчик нагрузки;
Измерительные приборы деформации;
направляющее устройство;
поворотная угловая панель;

Вырезать рамки

рамы для горизонтальных устройств погрузки;
Двунаправленный цилиндр 4000 кН
высокоточный датчик нагрузки 4000 кН;
измерительные приборы смещения;
плавучий цилиндр;
электрические буксировочные устройства;
сдвижные сдвиги, сдвиги трения, горизонтальные испытания несущей способности сферической опоры;

Системы измерения и контроля

1 шкаф управления системой измерения;
1 коммерческий компьютер, 1 лазерный принтер;
2 многоканальные полноцифровые серво-контроллеры;
Специальное программное обеспечение для испытательного аппарата для электрического и гидравлического сдвига, управляемого микрокомпьютером
