EDJ-1/ZQB-4/DSJ-3/ZYY-3

Для определения прочности грунта на сдвиг используют аппарат прямого сдвига.
Во многих инженерных задачах, таких как проектирование фундамента, подпорных стен, плитных мостов, труб, шпунтовых свай, для проектирования требуется значение угла внутреннего трения и сцепления грунта. Испытание на прямой сдвиг используется для быстрого прогнозирования этих параметров. Лабораторный отчет охватывает лабораторные процедуры для определения этих значений для несвязных грунтов.

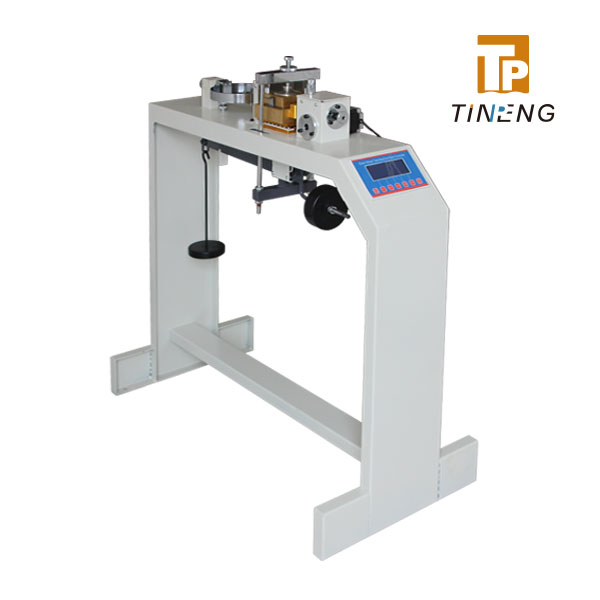

EDJ-1

Машина прямого сдвига с регулируемой деформацией состоит из коробки сдвига, контейнера для грунта, загрузочного устройства, контрольного кольца и циферблатного индикатора (необходимо заказывать отдельно) для измерения деформации сдвига и изменения объема. Квадратная коробка сдвига, состоящая из двух частей, является одним из типов используемых контейнеров для почвы.
Испытательное кольцо используется для индикации сдвигающей нагрузки, воспринимаемой грунтом, инициированным в плоскости сдвига.

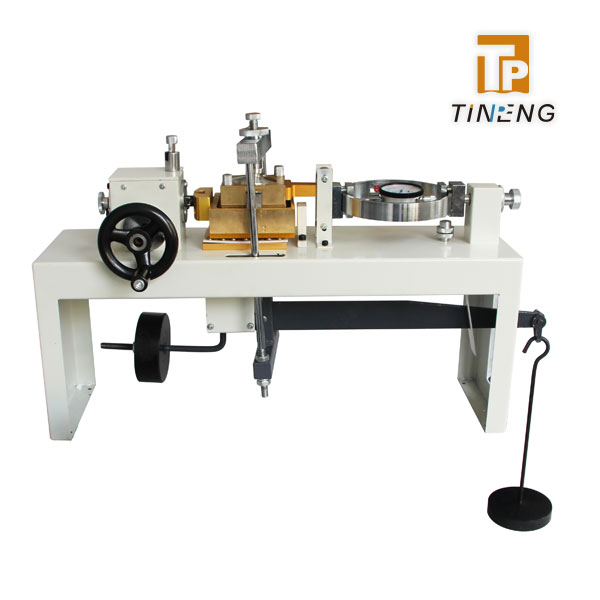

ZQB-4(легкий и портативный)

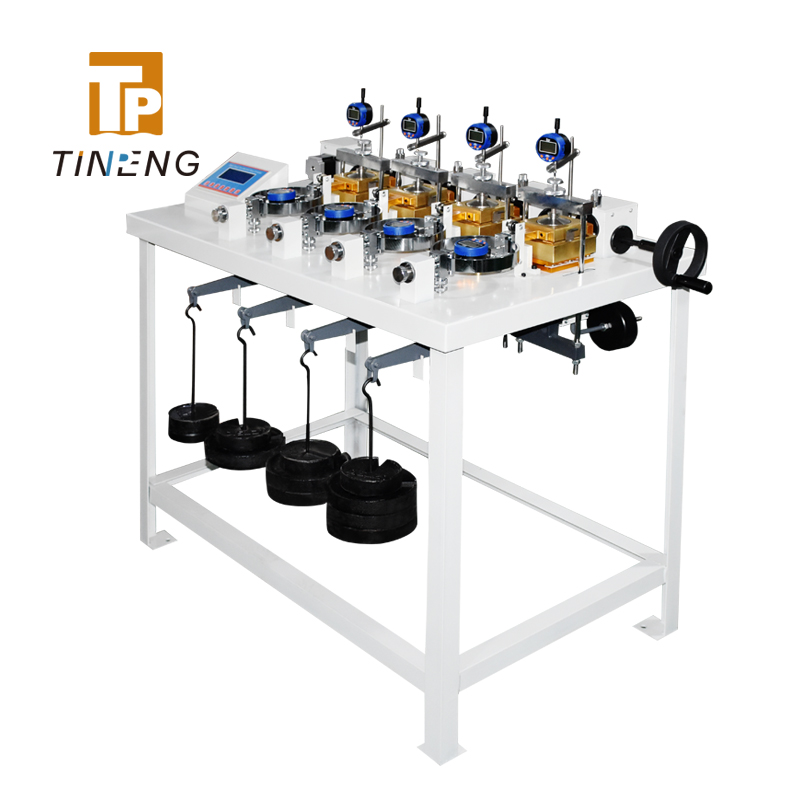

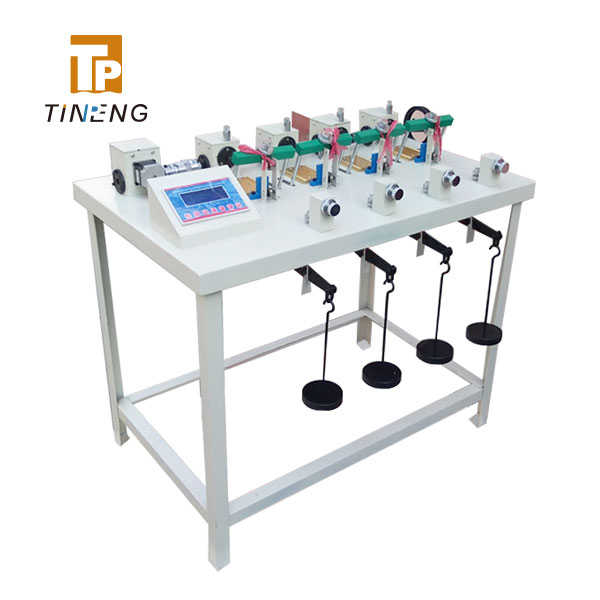

DSJ-3(четверняшка)

Индикаторы часов необходимо заказывать отдельно.

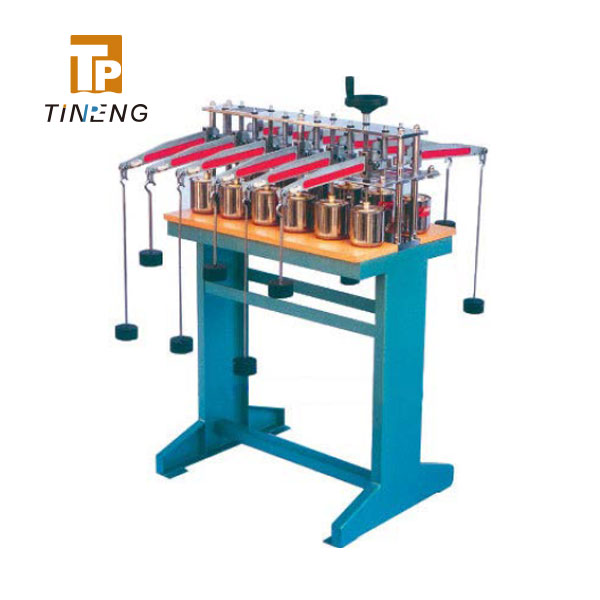

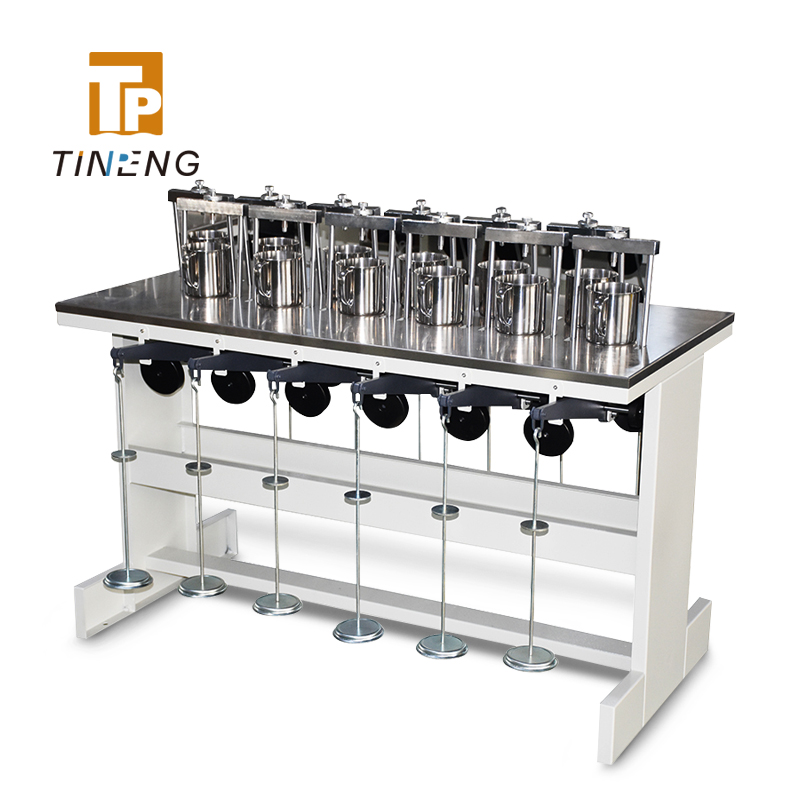

ZYY-3(duodenary)
Индикаторы часов необходимо заказывать отдельно.

Технические характеристики

EDJ-1
Максимальная вертикальная нагрузка: 400 кПа
Вертикальная нагрузка: 50кПа, 100кПа, 200кПа, 300кПа, 400кПа
Соответствующий вес: 1,275,2,55,5,1,7,65,10,2 кг
Передаточное отношение рычага: 1:12
Сила сдвига уровня: Макс. 1,2кН
Площадь образца (см2): 30, высота 2 см
Скорость сдвига (мм/мин): 0,02, 0,8, 2,4
Источник питания: 220В±10%, 50Гц
Размер (мм): 850 х 550 х 1100 (ДхШхВ)
Вес: 40 кг

ZQB-4
Площадь образца почвы: 30 см2 x 2 см (В)
Вертикальная нагрузка: 50 кПа, 100 кПа, 200 кПа, 300 кПа, 400 кПа (подвеска первого класса)
Передаточное отношение рычага: 1:12
Сила сдвига уровня: макс. 1,2кН
Площадь образца (см2): 30
Источник питания: ручной
Вес соответствующих грузов (кг): 1,275, 2,55, 5,1, 7,65, 10,2

DSJ-3
Вертикальная нагрузка: 50кПа, 100кПа, 200кПа, 300кПа, 400кПа
Передаточное отношение рычага: 1:12
Количество коробок сдвига: 4
Сила сдвига уровня: макс. 1,2кН
Площадь образца: 30 см2, высота 2 см
Скорость сдвига (мм/мин): бесступенчатая регулировка скорости с цифровым дисплеем.
Мощность: <100 Вт
Источник питания: 220В±10%, 50Гц
Размер (мм): 680 х 740 х 1050 (ДхШхВ)
Вес: 200 кг

ZYY-3
Вертикальная нагрузка: 400кПа, 300кПа, 200кПа, 100кПа, 50кПа
Передаточное отношение рычага: 1:12
Максимальная нагрузка: 1,2 кН
Метод нагрузки: Вес
Площадь образца (см2): 30
Количество контейнеров для образцов почвы: 12, образец 36 одновременно
Размер (мм): 760 х 880 х 1100 (ДхШхВ)
Вес: 220 кг (включая вес)
