يتم استخدام هذا الاختبار لتحديد قيمة هبوط قاع الطريق تحت الحمل الثابت، وذلك لتقييم قدرة التحمل وتشوه قاع الطريق.
إنها مناسبة لمراقبة جودة بناء الأساس للسكك الحديدية والطرق السريعة والمطارات والنقل الحضري والموانئ والمحطات والمباني الصناعية والمدنية الخاضعة للأحمال الساكنة.
يتم استخدام هذا الاختبار لتحديد قيمة هبوط قاع الطريق تحت الحمل الثابت، وذلك لتقييم قدرة التحمل وتشوه قاع الطريق.
إنها مناسبة لمراقبة جودة بناء الأساس للسكك الحديدية والطرق السريعة والمطارات والنقل الحضري والموانئ والمحطات والمباني الصناعية والمدنية الخاضعة للأحمال الساكنة.
بعد تحميل وتفريغ الأرض لأول مرة من خلال اللوحة الحاملة الدائرية وجهاز التحميل، يتم تنفيذ الحمل الثاني، ويتم قياس الضغط σ للوحة الحاملة وقيمة التسوية المركزية المقابلة S للوحة الحاملة تستخدم لحساب قيم معامل التشوه Ev2 و Ev2 / Ev1.
سمات
• يتم استيراد أجهزة الاستشعار وبعض المكونات، بدقة اختبار عالية وبيانات اختبار أكثر موثوقية.
• أسطوانة الزيت والمضخة اليدوية مستوردة من الخارج، مما يحقق التحكم المتميز في الضغط وأداء استقرار الجهد.
• يعتمد جهاز الحصول على الإزاحة مواد شديدة التحمل وتصميم دعم ثلاثي النقاط، والذي يتمتع بقدرات قوية مضادة للزلازل والرياح لضمان البيانات الدقيقة.
• شاشة LCD بواجهة باللغة الإنجليزية، مع إضاءة خلفية، تتمتع برؤية أفضل في البيئات المختلفة.
• يتم حساب Ev1 وEv2 وEv2 / Ev1 تلقائيًا وعرض المنحنى.
• الوحدة الرئيسية المحمولة باليد مزودة بطابعة بلوتوث صغيرة ويتم طباعتها مباشرة في الموقع لضمان دقة وموضوعية نتائج الاختبار.
• واجهة نقل USB ملائمة للاتصال بالكمبيوتر.
• وظيفة المطالبة الصوتية تجعل العملية أكثر ملاءمة.
معلمات المنتج
منطقة التطبيق
نوع التربة المستخدمة: أنواع مختلفة من الحشوات المختلطة من التربة والصخور الأرضية بحجم جسيم لا يزيد عن 1/4 من قطر لوحة التحمل
عمق تأثير الاختبار: 0 ~ 500 مم
درجة حرارة بيئة العمل: -10 درجة مئوية ~ 40 درجة مئوية الرطوبة <90% HR
الوحدة الرئيسية المحمولة
الحجم: حجم الشاشة: 3 بوصة البعد: 100 × 205 × 40 ملم الوزن: 0.8 كجم
سعة التخزين: 400 بيانات اختبار جماعية
الإمداد بالطاقة: بطارية ليثيوم ذات سعة كبيرة، وقت العمل أكثر من 18 ساعة
العرض: شاشة الوحدة الرئيسية المحمولة، شاشة التبديل بين الواجهة الصينية والإنجليزية
المستشعر
نطاق مستشعر الضغط: 100 كيلو نيوتن
نطاق مستشعر الإزاحة: 25 مم، الدقة 0.01 مم
جهاز الحصول على البيانات
قطر لوحة التحميل: 300 مم السُمك: 25 مم الوزن: حوالي 17.5 كجم
جهاز التحميل: المضخة الهيدروليكية: خرطوم الضغط العالي بسعة 100 كيلو نيوتن: الطول 2 متر قضيب تمديد أسطوانة الضغط الإضافي: 1 × 40 مم، 1 × 90 مم، 1 × 120 مم، 1 × 160 مم، 2 × 60 مم

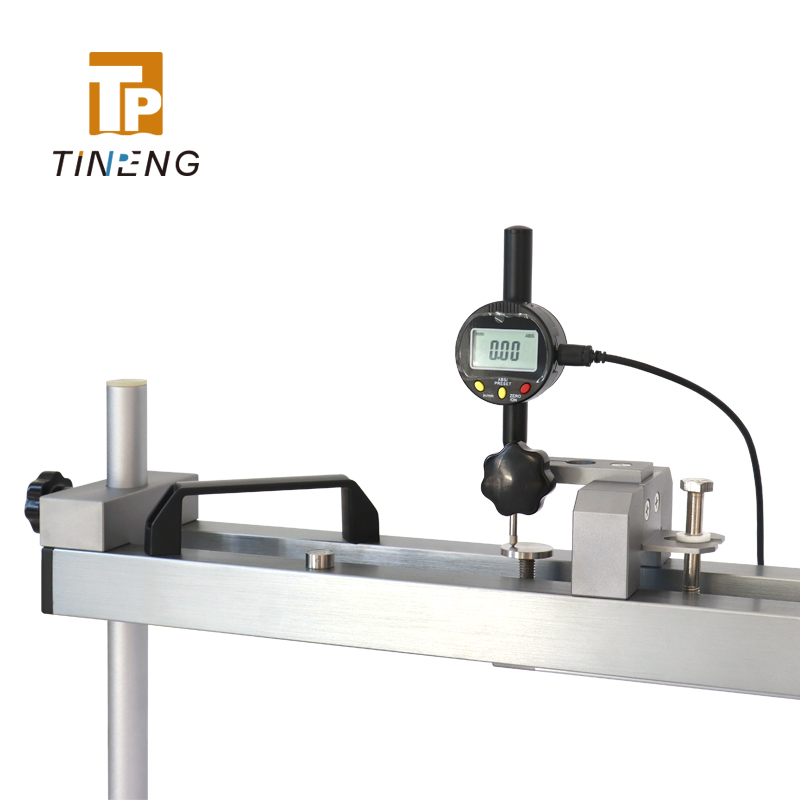

جهاز اختبار التسوية: إطار دعم ثلاثي النقاط (مع ذراع رافعة قابل للسحب والتدوير وقاعدة قابلة للتعديل)؛ الأبعاد: حوالي 2320 × 570 × 420 مم (طول × عرض × ارتفاع)؛ الوزن: حوالي 12.5 كجم
