HY-FPB30

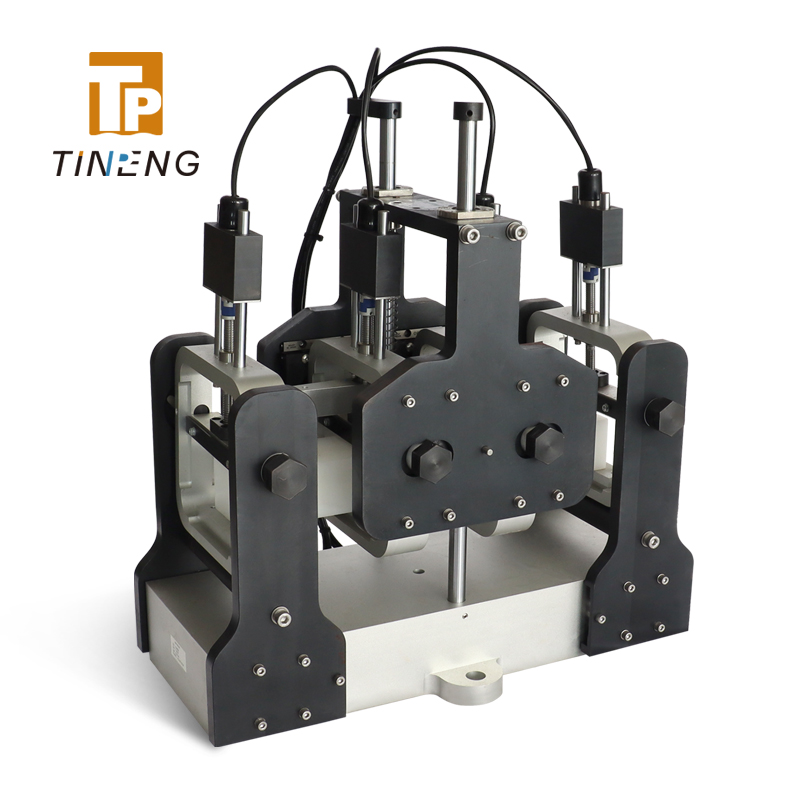

جهاز اختبار الانحناء رباعي النقاط HY-FPB30 هو جهاز يُستخدم لتقييم خصائص الإجهاد والانحناء لخلطات الأسفلت. ويُستخدم على نطاق واسع في أبحاث مواد الرصف، ومراقبة الجودة، وتصميم الخلطات. يعتمد الجهاز على التحميل الهيدروليكي، مما يوفر قوة تحميل عالية وسهولة في التحكم في شكل موجة التحميل. بالإضافة إلى اختبار خلطات الأسفلت الشائعة، فهو مناسب أيضًا لاختبار عينات خلطات الأسفلت المُعدّلة ذات معامل المرونة والصلابة العاليين.

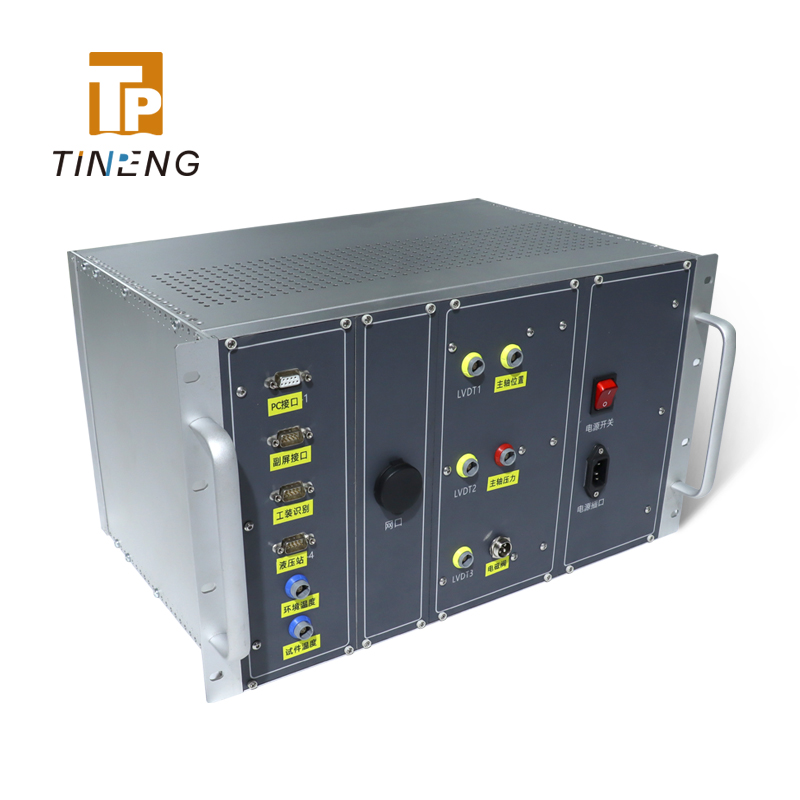

   وحدة التحكم
   - تتضمن نظام جمع البيانات وبرنامج التحكم.
   - نظام تحكم رباعي المحاور/ثلاثي عشر قناة، قادر على التحكم المتزامن في أربعة مشغلات وجمع البيانات من ثلاثة عشر مستشعرًا.
   - دقة تحويل تناظري رقمي 16 بت، بالإضافة إلى تقنية أخذ العينات الزائدة 8x، تضمن دقة عالية واستقرارًا في جمع البيانات.
   - يتم حساب جميع نتائج الاختبار تلقائيًا، دون الحاجة إلى تدخل المستخدم.
   - تم تجهيز الجهاز بشريحة إرسال واستقبال، حيث يتعرف الجهاز تلقائيًا على الجهاز لتجنب فشل الاختبار الناتج عن عدم التوافق بين البرنامج والجهاز.
   - يدعم الجهاز أوضاع تحكم متعددة، مثل الإجهاد والانفعال وحمل الشد، مع إمكانية التبديل التلقائي بينها، مما يجعله مناسبًا للاختبارات الديناميكية والثابتة.
   - يصل تردد التحكم الديناميكي إلى 25 هرتز، ويدعم إخراج أشكال موجية مخصصة، مثل الموجة الجيبية والموجة المربعة والموجة المثلثة، وغيرها.
   برنامج
   - يُستخدم هذا الجهاز لقياس عمر الإجهاد لخليط الأسفلت تحت أحمال انحناء متكررة في ظل ظروف اختبار محددة.
   - يُستخدم شكلان موجيان للتحميل بشكل شائع: موجة جيبية جزئية وموجة جيبية. يُعتقد عمومًا أن حمل العجلة المتحركة يُحدث تأثيرات إجهاد وانفعال على سطح الطريق قريبة من منحنى الموجة الجيبية الجزئية. لذلك، تستخدم طريقة الاختبار هذه موجة جيبية جزئية كشكل موجة التحميل القياسي لاختبار الإجهاد.
   - حالة الإنهاء هي عندما يصل حاصل ضرب معامل الانحناء وعدد مرات التحميل إلى أقصى قيمة، أو عندما ينخفض معامل الصلابة إلى 50% من معامل صلابة الانحناء الأولي.

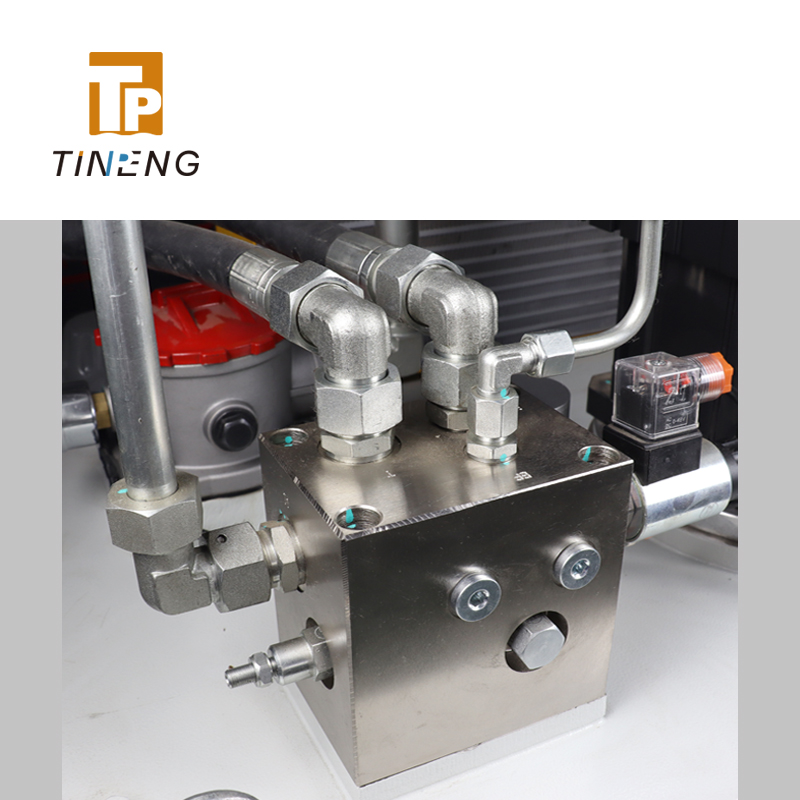

   الوحدة الهيدروليكية

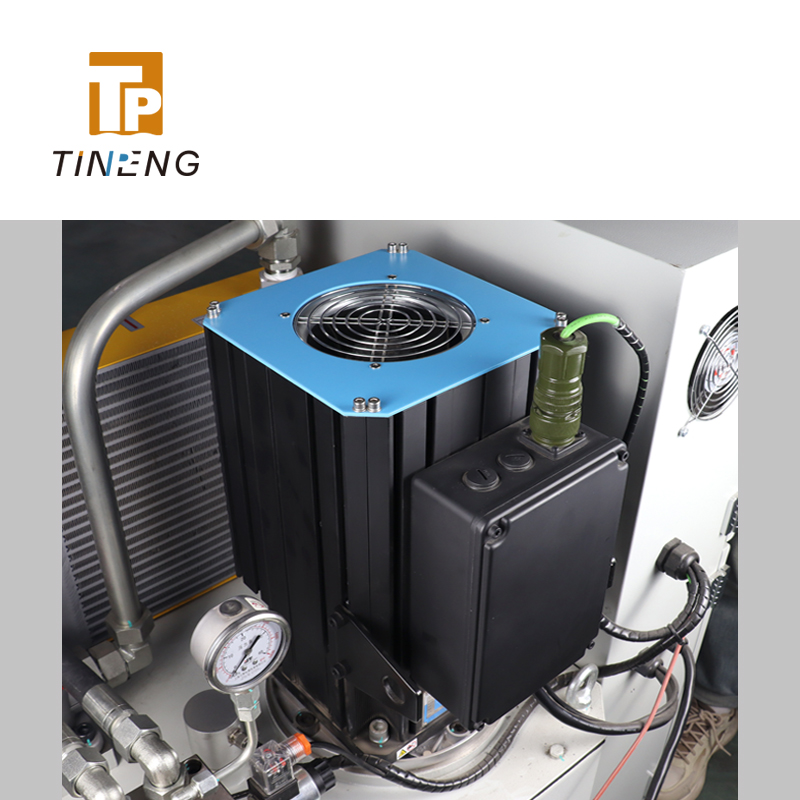

   - تعمل بمحرك سيرفو، وتتحكم بدقة في عزم دوران وسرعة المضخة لتحقيق تدفق وضغط دقيقين.
   - يمكن تعديل سرعة محرك السيرفو وفقًا لاحتياجات الاختبار. وبفضل تردد استجابته العالي وعزم دورانه، تستجيب الوحدة الهيدروليكية بسرعة لتغيرات حمل النظام.
   - يمكن تشغيل البرنامج عن بُعد. يحتوي جهاز التحكم المحلي على وظائف بدء التشغيل والتبديل بين الضغط المنخفض والعالي. يحتوي خزان الزيت على وظيفة تسخين، حيث يقوم بتسخين الزيت الهيدروليكي مسبقًا عند بدء التشغيل في بيئة منخفضة الحرارة، مما يُسرّع استجابة النظام ويُحسّن كفاءة الاختبار.
   - يراقب مستشعر مُدمج درجة حرارة الزيت الهيدروليكي في الوقت الفعلي. يضمن نظام التحكم المُدمج في التبريد والتسخين بالهواء بقاء درجة حرارة الزيت ضمن نطاق التشغيل الأمثل من 40 إلى 60 درجة مئوية، مما يُحسّن أداء النظام.


لمواصفات الفنية
   نوع المشغل: هيدروليكي
   سعة التحميل: 30 كيلو نيوتن
   قوة الشد: 25 كيلو نيوتن
   طريقة قياس القوة: القياس من الأسفل
   دقة خلية الحمل: 0.1%
   طريقة التحكم في درجة الحرارة: تهوية خارجية
   غرفة الاختبار: مزودة بنافذة عر
   طريقة التحميل: الإجهاد/الانفعال
   طريقة التحكم: حاسوب شخصي
   مستوى الضوضاء: 55-65 ديسيبل
   مصدر الطاقة: تيار متردد 380 فولت، 10 أمبير
