TPMC-3

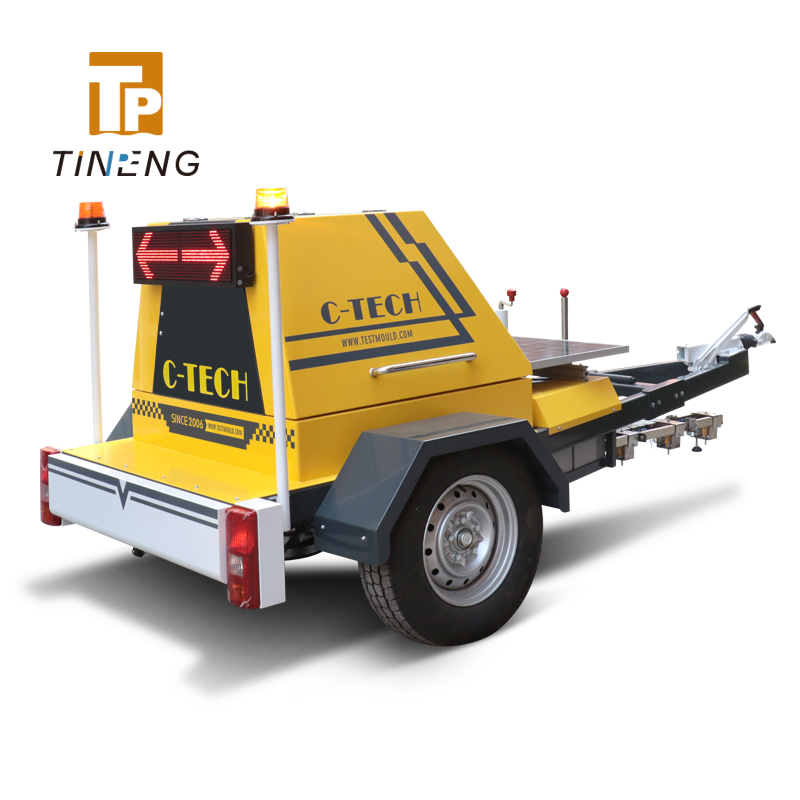

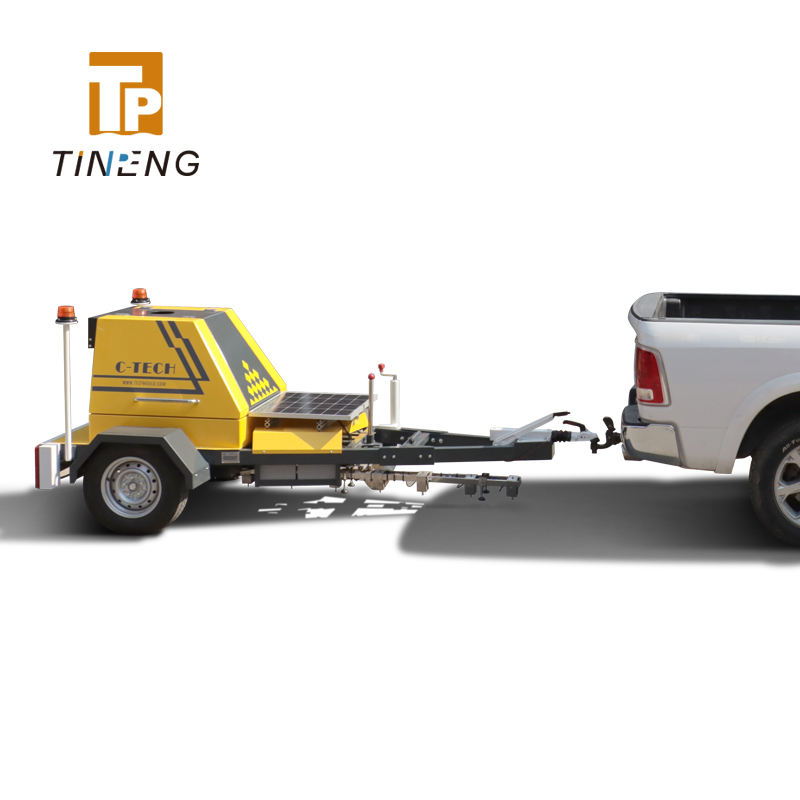

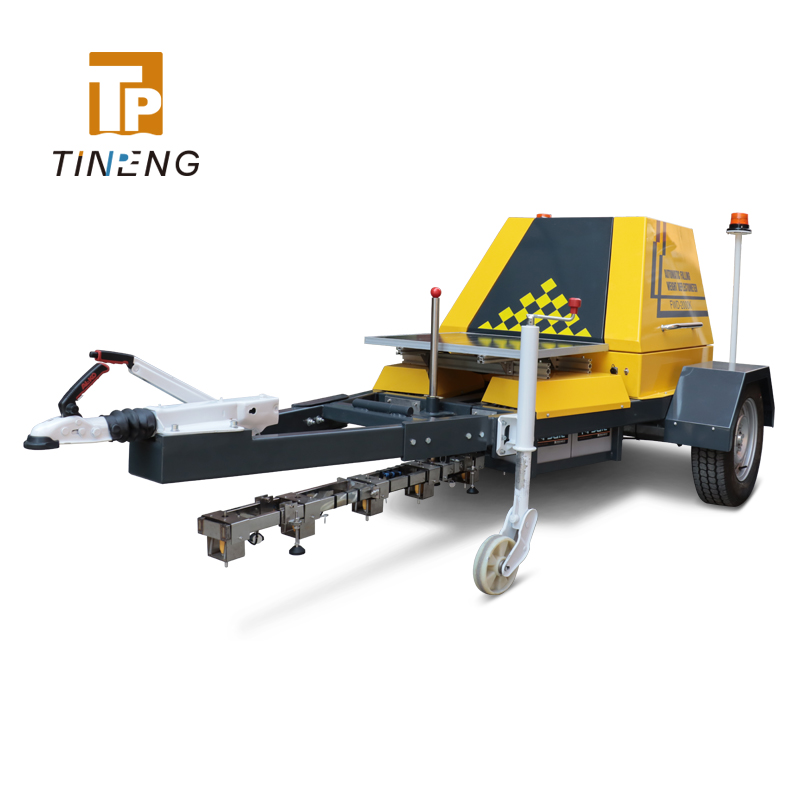

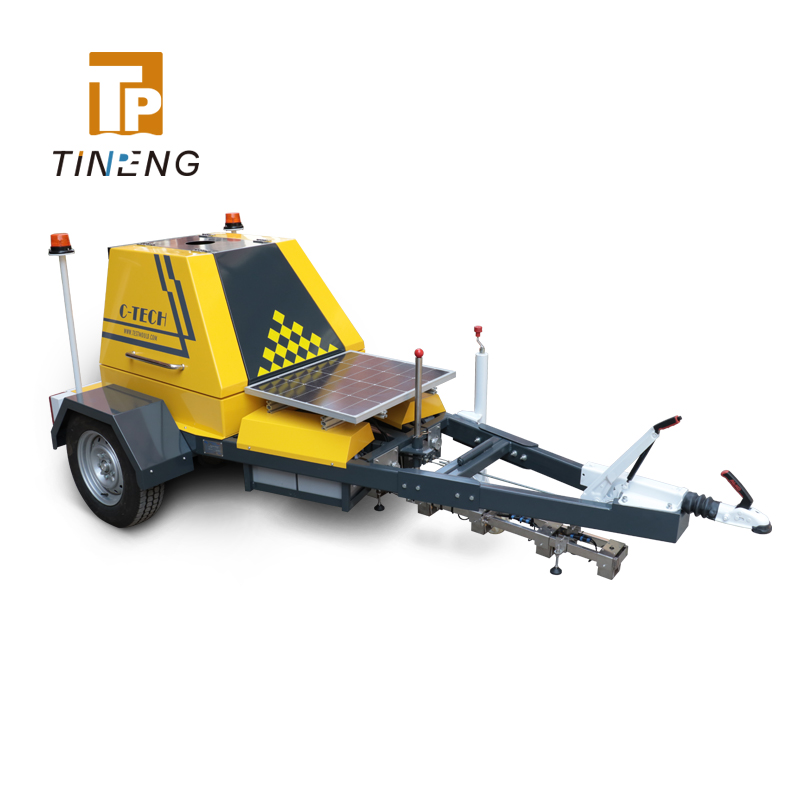

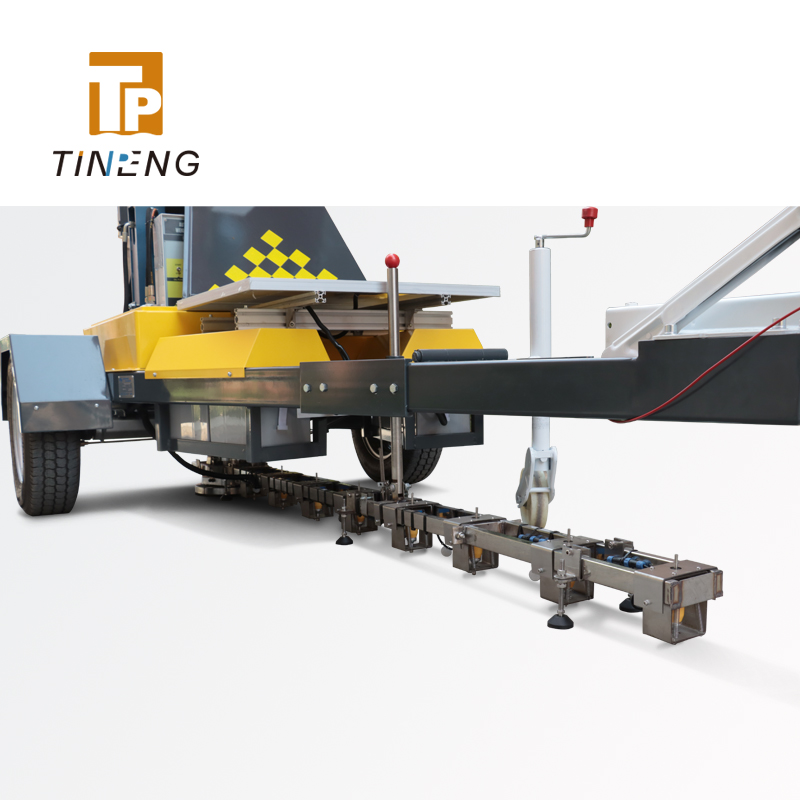

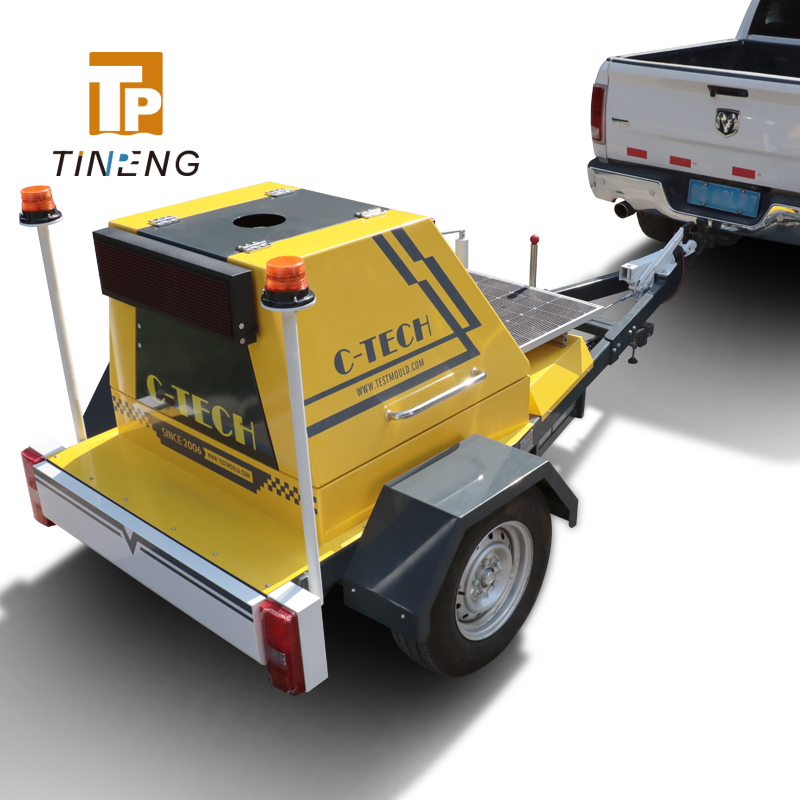

جهاز اختبار الاحتكاك لسطح مدرج المطار المركب على مقطورة TPMC-3 مناسب لقياس معامل القوة الطولية للرصيف الأسفلتي أو الرصيف الخرساني الأسمنتي. يمكن استخدام نتائج الاختبار كأساس لقبول الإنجاز أو تقييم قدرة الرصيف على مقاومة الانزلاق.



Get Wholesale Price
Share:

جهاز اختبار الاحتكاك لسطح مدرج المطار المركب على مقطورة TPMC-3 مناسب لقياس معامل القوة الطولية للرصيف الأسفلتي أو الرصيف الخرساني الأسمنتي. يمكن استخدام نتائج الاختبار كأساس لقبول الإنجاز أو تقييم قدرة الرصيف على مقاومة الانزلاق.

وهو يتكون من هيكل السحب، وإطار المقطورة، وخزان المياه، والكمبيوتر المحمول والبرمجيات، ونظام السقي، ونظام التحكم الكهربائي، ونظام عجلة اختبار الاحتكاك مع أجهزة الاستشعار، ونظام ضمان معدل الانزلاق بنسبة 12-15%، ونظام الإنذار والتحذير من السلامة، إلخ.

الميزة

◎يمكنه توفير سرعتين 65 كم/ساعة و96 كم/ساعة لاختبار الاحتكاك.

◎يمكنه إجراء اختبار الاحتكاك الجاف والرطب ويمكنه الاختبار بشكل مستمر.

◎يتم استخدام كمبيوتر محمول بشاشة لمس صناعية، والتي يمكنها تحقيق وظيفة الاتصال مع PLC وتخزين أكثر من 20000 من بيانات اختبار المدرج والممر.

◎ نقاط أخذ عينات البيانات ≥3 نقاط/م لضمان دقة البيانات.

◎ يأتي مع خزان مياه بسعة 600 لتر. في حالة سماكة غشاء الماء 1 مم، يمكنه اختبار ≥7000 متر عند حمولة كاملة. مسافة الاختبار قابلة للتعديل، ويمكن أن تكون مسافة القياس أطول في حالة عدم الرش.

◎ إطار القياس عبارة عن إطار خاص يتوافق مع لوائح منظمة الطيران المدني الدولي وإدارة الطيران الفيدرالية. الإطار قابل للاستبدال وضغط العمل هو 0.207 ميجا باسكال.

◎ يتكون جهاز الري من مضخة مياه وصمام ونظام تنظيم. يتم ضبط معدل تدفق المياه في الدقيقة الواحدة بواسطة صمام التحكم لتحقيق سماكة غشاء مائي مختلف.

◎ يمكن للبرنامج حفظ البيانات المقاسة وتحليلها وطباعتها، ويمكنه تصدير قيمة المعامل لكل متر من سطح المدرج وعرض نتائج اختبار المدرج ذهابًا وإيابًا.

المعلمات التقنية

درجة حرارة العمل: -35 ~ +60 درجة مئوية

سرعة القيادة القصوى (حمولة كاملة): 130 كم/ساعة

الحد الأدنى للخلوص الأرضي: 100 مم

وزن الكبح: حوالي 500 كجم

الوزن الإجمالي (الحمولة الكاملة): حوالي 560 كجم

الأبعاد: 3300 × 1600 × 1200 مم

الخطأ النسبي: ≤2%

خطأ التكرار: ≤ ≤ ± 0.02

سرعة اختبار النسيج الجزئي: 96 كم/ساعة

سرعة اختبار النسيج الكلي: 65 كم/ساعة

الحد الأدنى لسرعة الاختبار: 20 كم/ساعة

دقة مستشعر القوة: ≤0.02%

خزان المياه: خزان مياه مدمج من الفولاذ المقاوم للصدأ سعة 600 لتر

مسافة الاختبار المستمر: ≥7 كم

قياس رفع الإطارات: أسطوانة كهربائية 12 فولت

قياس ضغط الإطارات: 0.207 ميجا باسكال

معدل انزلاق الاختبار: 15%

قياس الإطارات: 4.00-8“

العزل إلى الأرض: ≥1.5 متر مكعب

جهاز معايرة إلكتروني: جهاز معايرة إلكتروني خارجي

نظام الكبح: الشاسيه مزود بجهاز كبح ذاتي لتجنب الكبح غير الكافي أو تعطل الجرار بسبب القصور الذاتي للسرعة الهائلة أثناء الاختبار (يجب توفير مواد الاعتماد ذات الصلة)، وهو آمن. يجب أن يكون الشاسيه مزوداً بجهاز فرامل طوارئ لفك الربط لمنع خطر الانقلاب والاصطدام عالي السرعة الناجم عن فك ربط معدات الاختبار أثناء الاختبار.

-
-
