TSZ-5T

El modelo de Aparato de sistema de prueba triaxial totalmente automático está adoptando la tecnología más avanzada. Se integra la tecnología de control mecánico, electrónico, totalmente automatizado y comprobación automática de sensores.

STANDARD

  • ASTM D4767
  • ASTM D2850
  • ASTM D2166/D2166M


Get Wholesale Price
Share:

El modelo de Aparato de sistema de prueba triaxial totalmente automático está adoptando la tecnología más avanzada. Se integra la tecnología de control mecánico, electrónico, totalmente automatizado y comprobación automática de sensores.

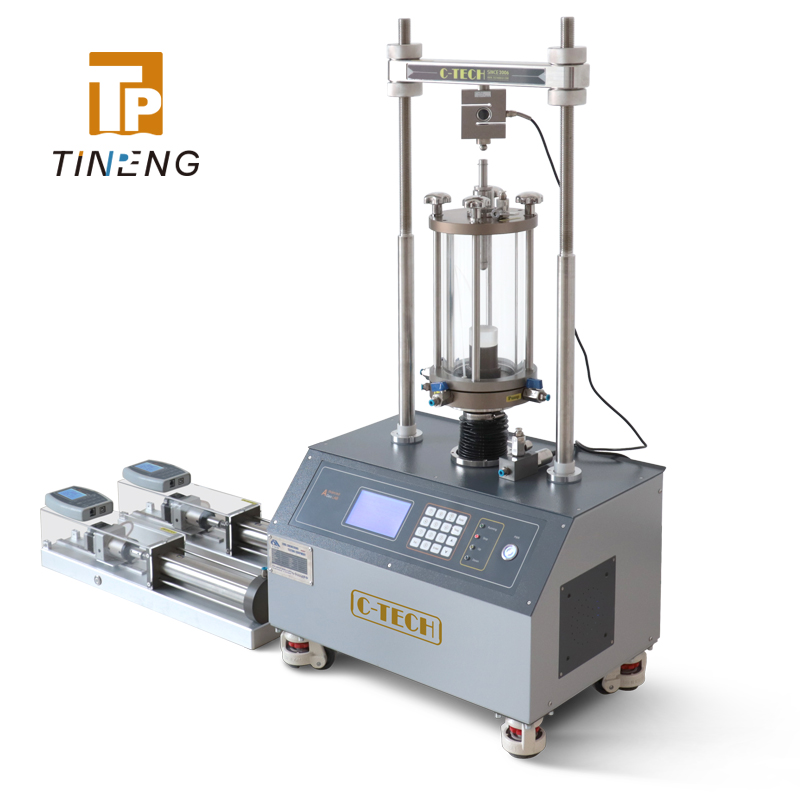

El dispositivo consta de un marco de carga triaxial, un controlador de volumen de presión avanzado (APVC), una celda triaxial, varios sensores, dispositivos de control de temperatura y software AdvancedGeoLAB®. La gama de marcos de carga triaxiales ha sido diseñada para ser utilizada como parte de un sistema triaxial controlado por computadora o como una unidad independiente. El marco de carga triaxial y el controlador de volumen de presión avanzado están equipados con una pantalla gráfica LCD y un teclado de panel.

MÓDULOS DE CONTROL DE PRUEBAS
· Módulo de adquisición de datos
· Módulo de saturación y consolidación estándar
   B check
   Rampas de saturación de la presión de la celda y contrapresión
   Consolidación isotrópica
· Módulo de pruebas triaxiales estándar
   Prueba no consolidada – no drenada (prueba U-U);
   Prueba de consolidación – no drenada (prueba C-U);
   Prueba de consolidación – drenaje (prueba C-D);
   Módulo de posprocesamiento

MARCO DE CARGA TRIAXIAL
El marco de carga triaxial tiene buena rigidez, durabilidad, bajo nivel de ruido y funcionamiento suave, adopta el motor paso a paso junto con el sistema de transmisión de engranajes desgastados para suministrar la fuente de alimentación. Está equipado con dispositivo de límite superior e inferior; la deformación axial se mide y recopila mediante un sensor de desplazamiento de alta precisión. La carga axial se mide mediante sensores de fuerza. Con el dispositivo de protección contra sobrecarga, cuando la fuerza axial cargada es mayor que el rango de medición del sensor, la máquina dejará de funcionar automáticamente.

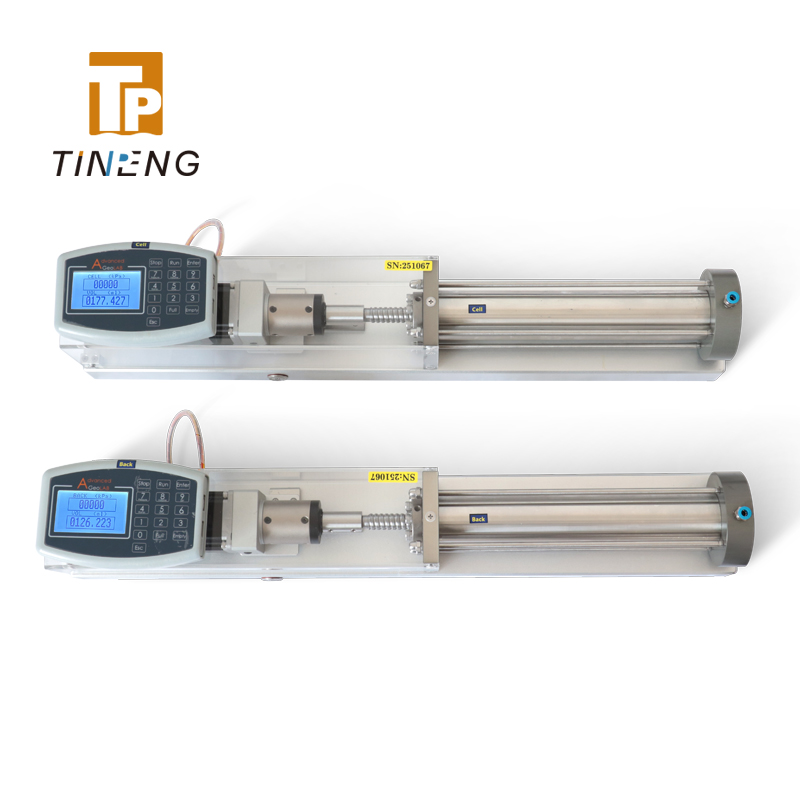

CONTROLADOR DE VOLUMEN Y PRESIÓN AVANZADA
Controlador de volumen/presión de confinamiento de 2 MPa/200 cc
· Conexión a través del puerto USB
· 16 teclas integradas
· Pantalla LCD de 192*64
· Presión de confinamiento: 2 MPa, regulada y mostrada a 1 kPa
· Cambio máximo de volumen: 200 cc, medido y mostrado a 1 mm3 (0,001 ml)
· Protección automática para evitar sobrepresión y volumen
Controlador de volumen/presión de contrapresión de 2 MPa/200 cc
· Conexión a través del puerto USB
· 16 teclas integradas
· Pantalla LCD de 192*64
· Contrapresión: 2 MPa, regulada y mostrada a 1 kPa
· Cambio máximo de volumen: 200 cc, medido y mostrado a 1 mm3 (0,001 ml)
· Protección automática para evitar sobrepresión y volumen

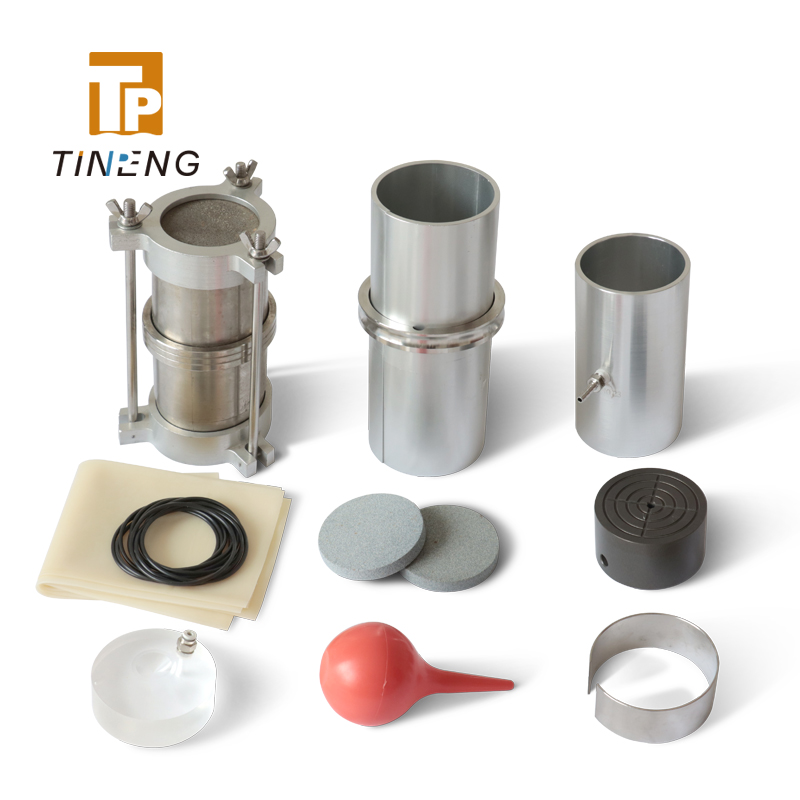

CÉLULA TRIAXIAL
Se compone principalmente de la base, el anillo central, la cubierta superior, la pared lateral y la barra de carga, etc. Se conecta mediante una barra de sujeción rápida, que es fácil de desmontar. Hay 3 puertos de drenaje en la parte inferior para conectar la presión del orificio, la presión de confinamiento y la contrapresión.

SOFTWARE AVANZADODGEOLAB®
Software AdvancedGeoLAB® es un gran avance en el software de control de laboratorios geotécnicos. Permite la selección de módulos de prueba específicos para cualquier requisito estándar internacional. La flexibilidad de la configuración del hardware significa que la calidad de la prueba dependerá del hardware adicional, no del software.


Guía de funcionamiento

PARÁMETROS TÉCNICOS

MARCO DE CARGA TRIAXIAL TSZ-5T
Fuerza axial máxima (sensor de carga): 50 kN
Cámara: Ø 38 mm x 76 mm (H) y Ø 50 mm x 100 mm (H)
Tasa de velocidad de prueba: 0.00001 - 9.99999 mm/min
Precisión: +/- 0,1 % fondo de escala
Rango de medición del sensor de desplazamiento: 25 mm con una precisión de 0,01 mm
Espacio vertical máximo: 500 mm
Espacio libre horizontal: 300 mm
Diámetro de la platina: 148 mm
Potencia: 110-240V, 50Hz
Dimensión (mm): 580 mm (largo) x 380 mm (ancho) x 1140 mm (alto)
Peso (kilogramos): 105

Controlador de volumen/presión de confinamiento de 2 MPa/200 cc
Conexión mediante puerto USB
16 teclas integradas
Pantalla LCD de 192 x 64
Presión de confinamiento: 2 MPa, regulada y mostrada hasta 1 kPa
Cambio máximo de volumen: 200 cc, medido y mostrado hasta 1 mm3 (0,001 ml)
Protección automática para evitar el exceso de presión y volumen

Controlador de volumen/contrapresión de 2 MPa/200 cc
Conexión mediante puerto USB
16 teclas integradas
Pantalla LCD de 192 x 64
Contrapresión: 2 MPa, regulada y mostrada hasta 1 kPa
Cambio máximo de volumen: 200 cc, medido y mostrado hasta 1 mm3 (0,001 ml)
Protección automática para evitar el exceso de presión y volumen
Peso: 38Kg

CÉLULA TRIAXIAL TPS-YLS50
Tamaño de la muestra: Ø 38 mm (D.) x 76 mm (H.) y Ø 50 mm (D.) x 100 mm (H.)
Presión máxima de celda: 2000 kPa
Dimensiones: Ø 180 mm
Peso: 12 kg

-
