Testeur de charge statique à plaque EV2
L'appareil d'essai de chargement statique sur plaque Ev2 permet de déterminer le tassement des sols de fondation sous charge statique, et ainsi d'évaluer leur capacité portante et leurs caractéristiques de déformation. Il est adapté au contrôle qualité et aux essais des fondations de réseaux ferroviaires, routiers, aéroportuaires, de transports urbains, portuaires, terminaux, ainsi que des projets de construction industrielle et civile soumis à des charges statiques. Grâce à une plaque de chargement circulaire et un dispositif de chargement, le sol est soumis à un premier cycle de chargement et de déchargement, suivi d'un second chargement. La contrainte σ sous la plaque de chargement et le tassement S au centre de celle-ci sont mesurés afin de calculer le module de déformation Ev2 et le rapport Ev2/Ev1.
L'appareil d'essai de chargement statique sur plaque Ev2 permet de déterminer le tassement des sols de fondation sous charge statique, et ainsi d'évaluer leur capacité portante et leurs caractéristiques de déformation. Il est adapté au contrôle qualité et aux essais des fondations de réseaux ferroviaires, routiers, aéroportuaires, de transports urbains, portuaires, terminaux, ainsi que des projets de construction industrielle et civile soumis à des charges statiques. Grâce à une plaque de chargement circulaire et un dispositif de chargement, le sol est soumis à un premier cycle de chargement et de déchargement, suivi d'un second chargement. La contrainte σ sous la plaque de chargement et le tassement S au centre de celle-ci sont mesurés afin de calculer le module de déformation Ev2 et le rapport Ev2/Ev1.
Caractéristiques
- Équipé de capteurs importés et de composants sélectionnés pour une précision de mesure élevée.
- Écran rétroéclairé pour une visibilité optimale quelles que soient les conditions d'éclairage.
- Calcul automatique de Ev1, Ev2 et du rapport Ev2/Ev1, avec affichage graphique de la courbe.

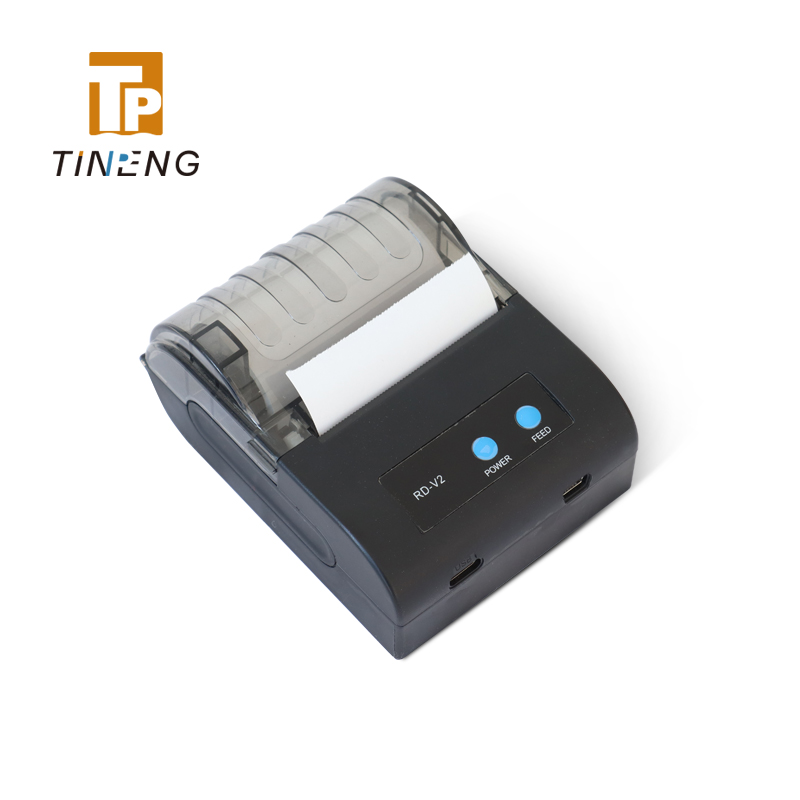

- Comprend un terminal portable et une imprimante Bluetooth compacte pour l'impression sur site, garantissant des résultats de test précis et objectifs.
- Interface USB pour un transfert de données bidirectionnel et une connectivité informatique simplifiée.
PARAMÈTRES TECHNIQUES
Champ d'application
Type de sol d'application : divers types de charges mixtes de sol et de terre-roche avec une taille de particules ne dépassant pas 1/4 du diamètre de la plaque d'appui
Profondeur d'influence d'essai : 0~500mm
Environnement de travail Temp. : -10ºC~40ºC humidité <90%HR

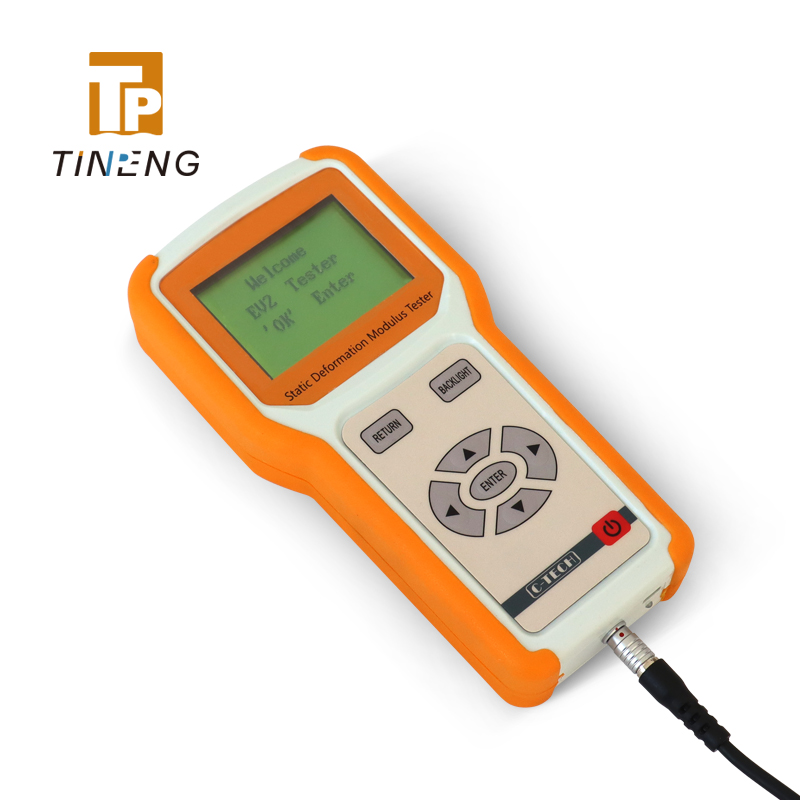

Unité principale portable
Taille : Taille de l'écran : 3 pouces
Dimension : 100 × 205 × 40 mm
Poids : 0,8 kg
Capacité de stockage : 400 données de test de groupe
Alimentation: batterie au lithium de grande capacité, le temps de travail est supérieur à 18 heures
Affichage: écran de l'unité principale portable, basculer l'affichage entre l'interface chinoise et anglaise
Capteur
Plage du capteur de pression : 100 kN
Plage du capteur de déplacement : 25 mm, résolution 0,01 mm
Dispositif d'acquisition de données
Plaque de chargement Diamètre : 300 mm
Épaisseur : 25 mm Poids : environ 17,5 kg
Dispositif de chargement : Pompe hydraulique : capacité 100 kN
Tuyau haute pression : longueur 2 m

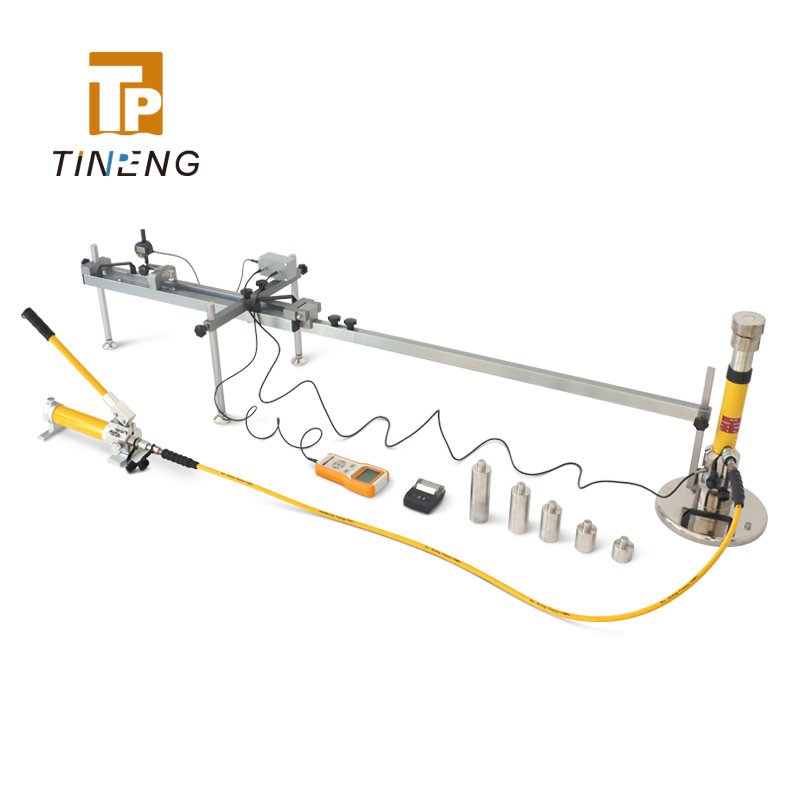

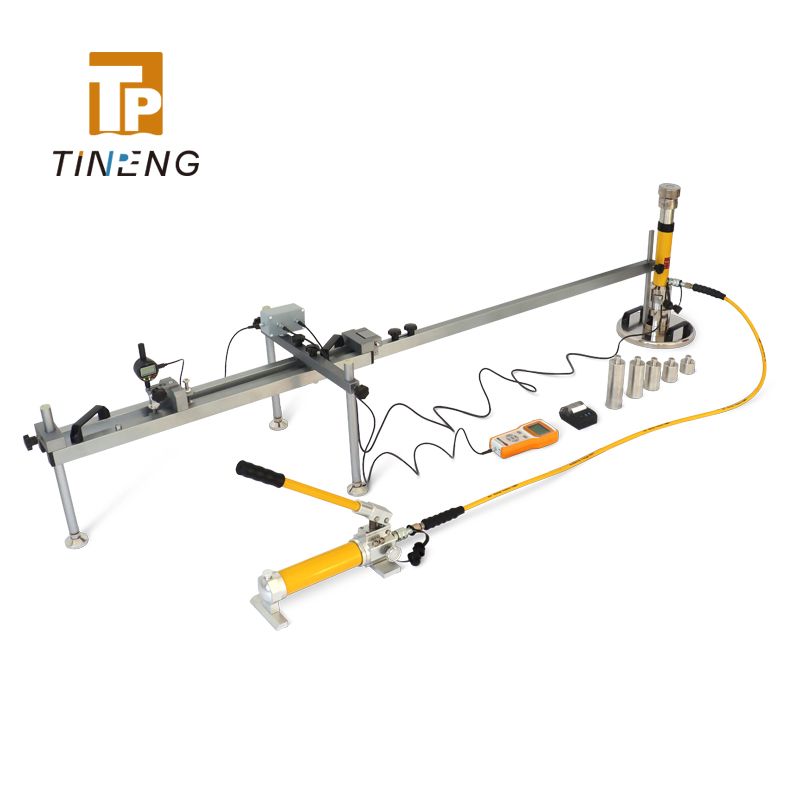

Dispositif de test de tassement : cadre de support à trois points (avec bras de levier escamotable et rotatif, base réglable) ;
Dimensions : environ 2320 × 570 × 420 mm (LxlxH) ;
Poids : environ 12,5 kg
