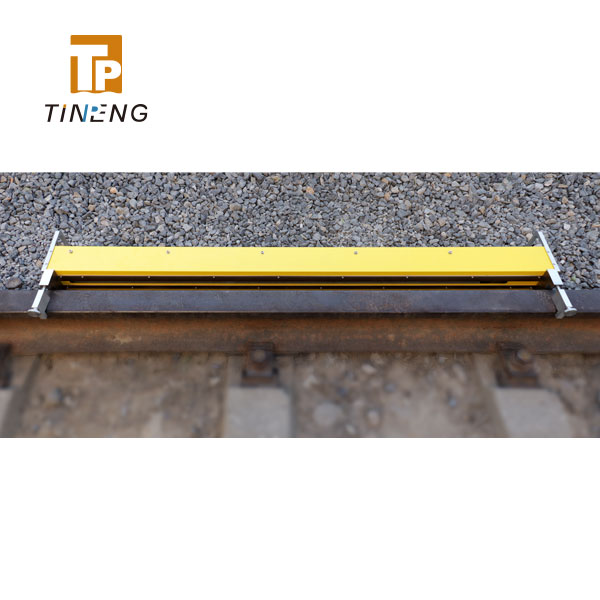

La rectitude des rails influence directement la vitesse de roulement du train et le confort des passagers, voire la sécurité de roulement. La jauge de rectitude Laser Portable est un instrument convivial et simple à utiliser conçu pour mesurer sans contact la géométrie du rail.

APPLICATION
Détection des irrégularités d’ondes courtes
Détection de la qualité des joints soudés de rail
Guider la réparation des joints soudés selon le diagramme de forme d’onde

PRINCIPE DE MESURE
La mesure de surface supérieure de Rail adopte le capteur de laser pour mesurer la ligne moyenne du dessus de Rail avec l’intervalle d’échantillonnage de 1mm.
Le principe de la mesure du côté du rail est semblable à celui de la mesure de la surface supérieure du rail. La différence est que la mesure de la surface supérieure du rail est effectuée dans le plan vertical, tandis que la mesure du côté du rail est effectuée dans le plan horizontal. Le point de mesure se trouve à 16mm sous la surface supérieure du rail.

MONTAGE
L’instrument de mesure de la rectitude du Rail est principalement composé de deux parties: cadre et PDA. Le capteur laser, la carte d’interface de traitement du signal, le module d’alimentation et d’autres dispositifs intégrés sont installés sur le rack. Le rack et le PDA sont reliés par communication sans fil.

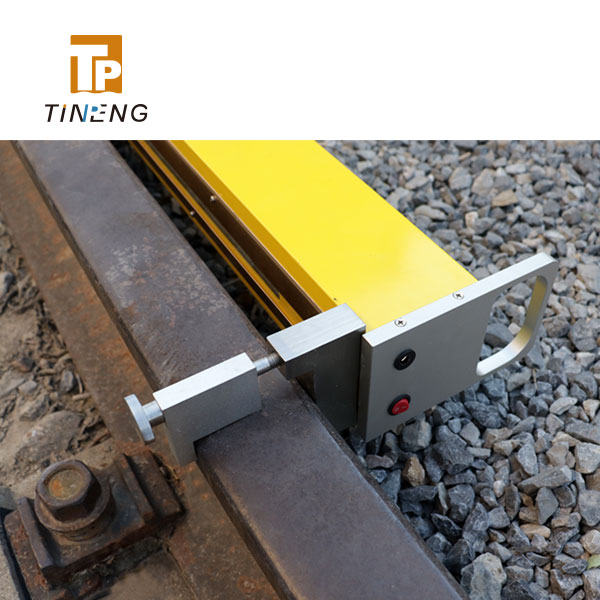

CADRE
Le cadre est fixé sur le dessus.
CAPTEUR
Capteur de déplacement Laser avec une grande précision pour mesurer l’irrégularité d’ondes courtes sur le côté supérieur et intérieur du rail.
CARTE D'INTERFACE DE TRAITEMENT DU SIGNAL
Le signal faible du capteur est amplifié et filtré pour la conversion numérique, et fournit une interface avec l’ordinateur.
MODULE DE PUISSANCE
Fournir une puissance stable et à long terme pour le capteur laser et la carte d’interface de traitement du signal.

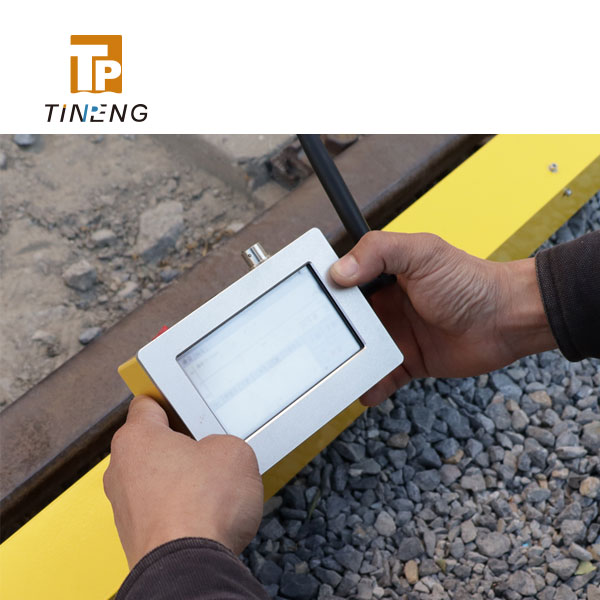

DIAGNOSTIC
Il traite et stocke les signaux numériques, dispalys les données de mesure en temps réel.

CARACTÉRISTIQUES PRINCIPALES
Le rail de guidage de précision est adopté comme référence de mesure, qui peut refléter avec précision la valeur réelle et éliminer les défauts de principe dans la méthode de mesure originale de la règle de plaque d’acier et de l’écartement de la sonde. Dans le même temps, de nombreuses nouvelles technologies sont appliquées, telles que l’utilisation d’un capteur de déplacement laser de haute précision pour mesurer la hauteur de la corde, et l’utilisation d’un collecteur spécial ou d’un ordinateur portable pour collecter et traiter des données.

Paramètres techniques

Température ambiante: -30 ~ +50 °C
La température de Rail: -20~ +60 °C
Humidité relative: ≤90%RH
Classe de Protection: IP54
Rails mesurables: UIC54, UIC 60...
Longueur de base de mesure: 1,0 m (personnalisable)
Résolution horizontale: 1000 points de mesure
Résolution verticale: 0,01 mm
Précision de mesure: 0.02mm
Plage de mesure: -2~ +1mm
Temps de mesure: 7s
Principe de mesure: principe d’image photoélectrique de mesure de Laser
Longueur d’onde Laser: 650nm
Capacité de mémoire: 10000 profils de soudage
Courant électrique: 3500 mAh
Temps de charge: approx. 10 heures
Interfaces de connexion: USB ou Bluetooth
Puissance de batterie: mesure de > 1000 fois
Exigences de la norme: EN 61000-4-2 EN 55022
Poids: 5kg
Dimensions (wlidlih): 1230 × 165 × 110 mm
