TPJC-2
Le dispositif de mesure des paramètres géométriques du système de caténaire ferroviaire Portable TPJC-2 est un instrument de mesure précis multifonctionnel. Le dispositif se compose d’un module de mesure laser, d’un module de mesure angulaire à grille, d’un capteur de mesure de l’écartement de voie et de modules de mesure de surélévation horizontale.
Le dispositif de mesure des paramètres géométriques du système de caténaire ferroviaire Portable TPJC-2 est un instrument de mesure précis multifonctionnel. Le dispositif se compose d’un module de mesure laser, d’un module de mesure angulaire à grille, d’un capteur de mesure de l’écartement de voie et de modules de mesure de surélévation horizontale.
Cet appareil intègre la technologie de détection laser sans contact, la technologie angulaire de notation, le système de mesure des coordonnées bidimensionnelles et la technologie de fusion de l’information des capteurs. Utilisez le système d’exploitation Windows CE pour concevoir le cadre d’interface utilisateur. Il fournit une solution parfaite pour la mesure des paramètres géométriques du système caténaire.

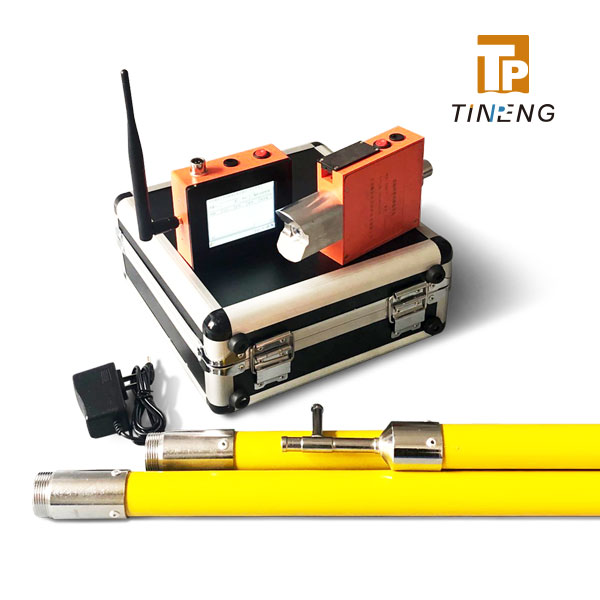

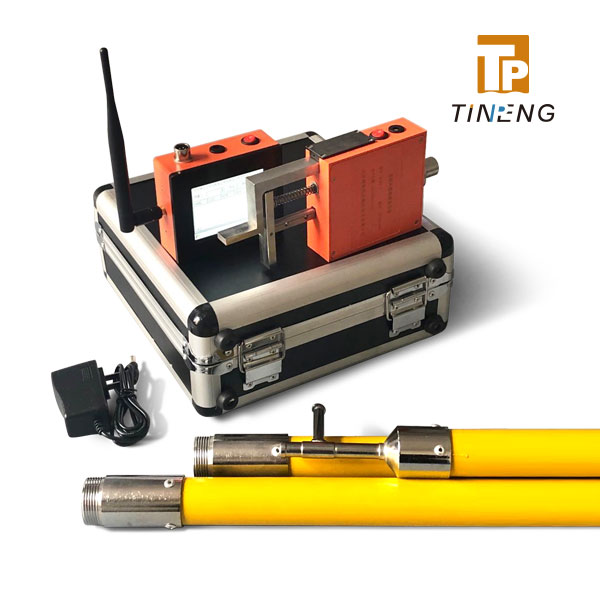

L’unité est légère (4,7 kg) et est fournie avec une boîte de protection pour le transport facile vers et depuis le site. Toutes les données sont affichées sur un écran couleur. Les fichiers peuvent être ouverts et affichés dans un fichier TXT.

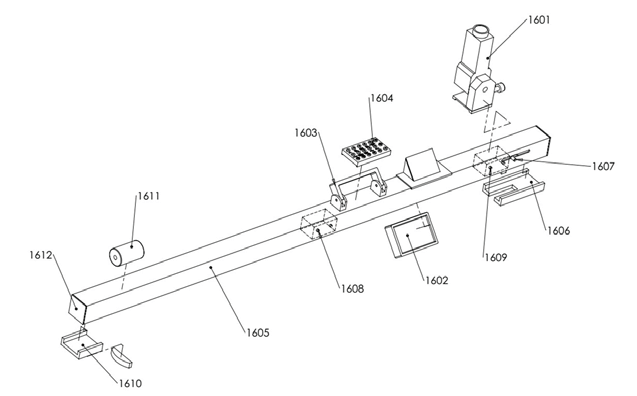

MONTAGE

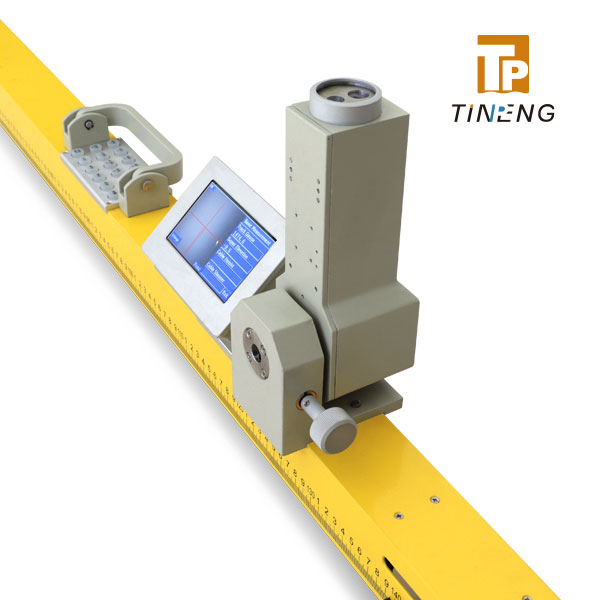

| 1601. Module de mesure Laser 1602. Ecran tactile LCD illuminé |

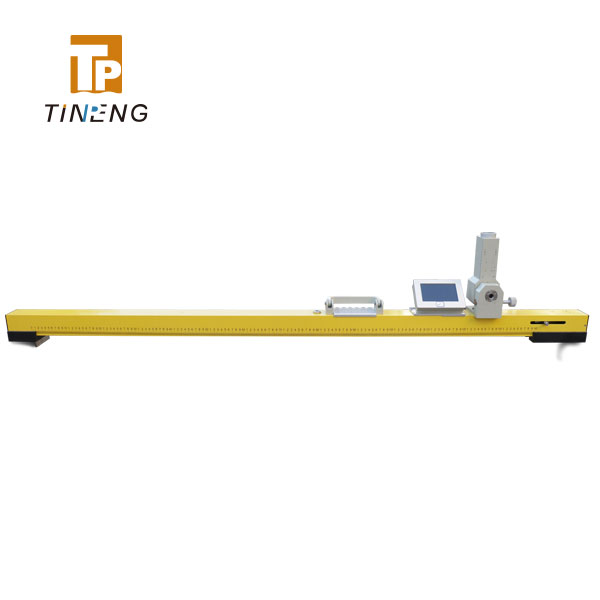

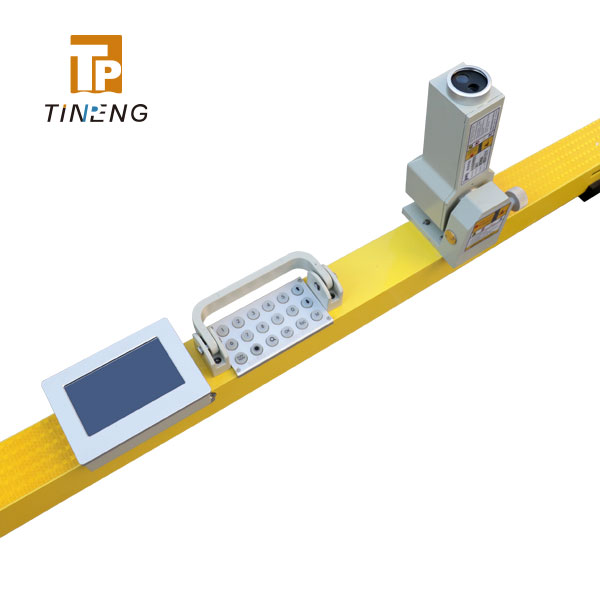

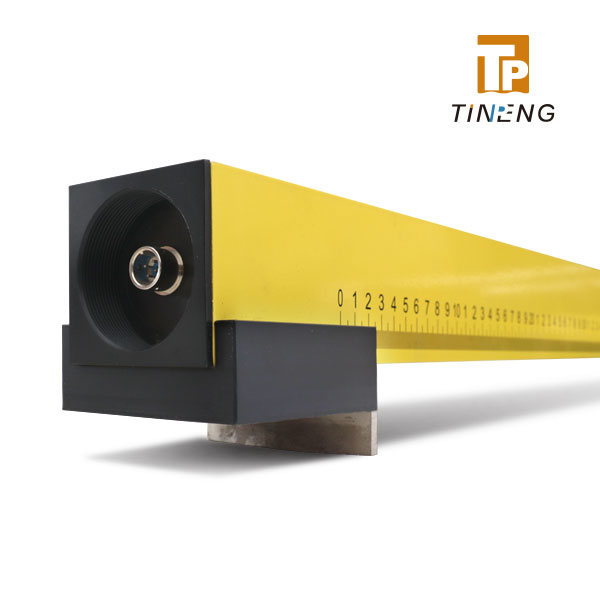

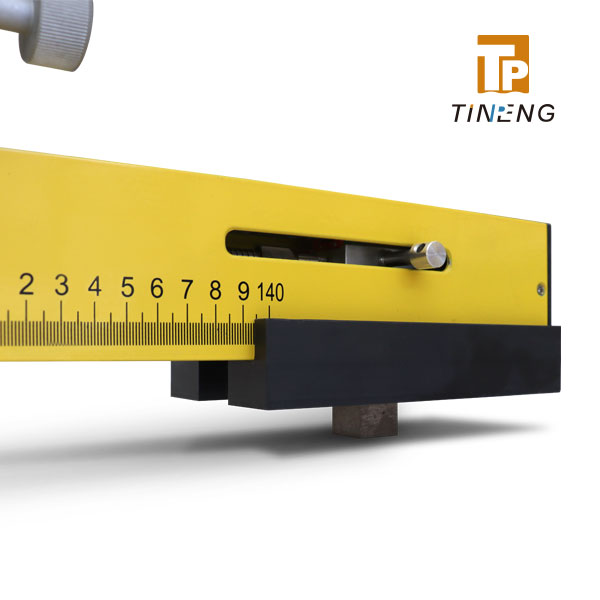

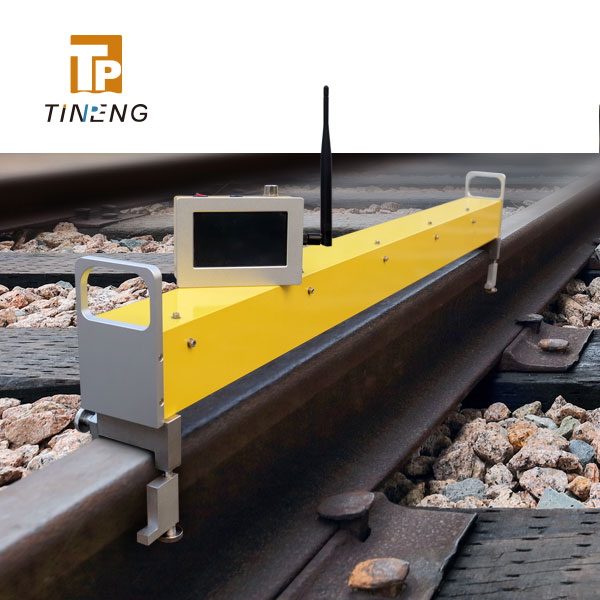

L’hôte de mesure et le cadre de mesure sont intégrés dans TPJC-2. Les fonctions d’accueil comprennent: mesure laser, mesure d’angle vertical; Le cadre de mesure est un faisceau horizontal placé horizontalement entre les rails, soutenant principalement l’hôte de mesure, mesurant l’écartement de la voie, l’angle d’inclinaison horizontale, etc.
FONCTIONS
· Mesure de l’écartement de voie
· Mesure d’élévation superbe
· Mesure de hauteur de câble
· Mesure de décalage de câble
· Mesure de centre croisé
· Mesure de section de chevauchement
· Mesure de mât
· Mesure de différence d’élévation à 500mm
· Mesure de ligne rouge
· Mesure de pente de bras d’enregistrement
· Mesure de l’espace de compte-gouttes
· Mesure de perpendicularité de mât
· Stockage de données et exportation de fichier txt à l’ordinateur
· Gps(facultatif)

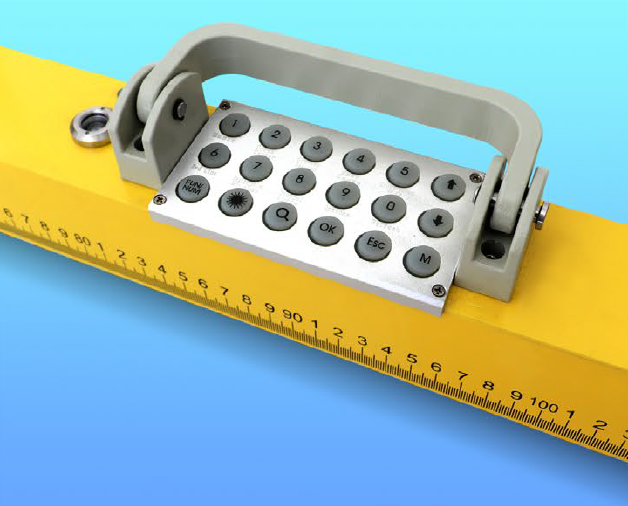

CLAVIER

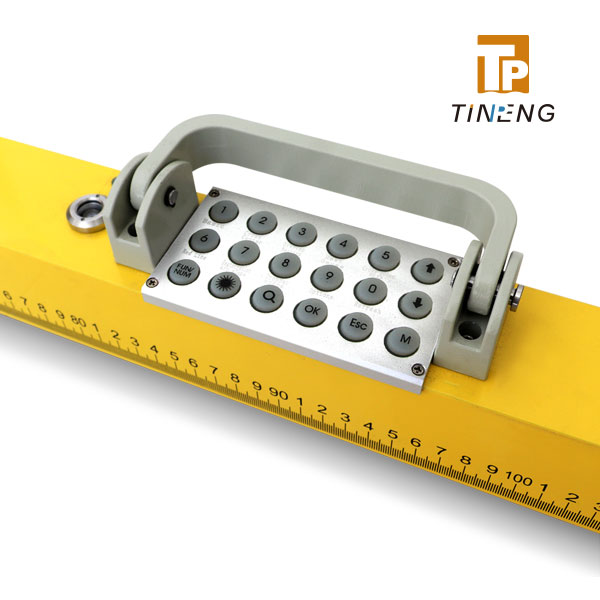

Il y a 18 boutons dans ce clavier parmi lesquels les 10 boutons suivants: 1,2,3,4,5,6,7,8,9,0 ont deux fonctions. Commutez en appuyant sur le bouton "Func/Num" pour entrer le numéro ou entrer l’interface de fonction correspondante. L’introduction détaillée sera montrée dans la partie suivante.
Le bouton "Options" est conçu pour la fonction de mesure spéciale de paramètre géométrique :(a) mesure de perpendicularité de mât, définition: diagramme schématique M;(b) mesure de portée, définition: diagramme schématique N; (c) mesure de la section du tunnel, définition: schéma O; La fonction des options par défaut est de mesurer la perpendicularité du mât (a).
Allumez l’interrupteur d’alimentation (l’interrupteur d’alimentation est sur un côté de l’écran LCD.), le temps de démarrage est d’environ 4-5 secondes, l’interface de fonction de base montrant dans l’écran LCD en premier.
Paramètres techniques
Paramètres principaux
Hauteur de câble
Gamme: 5100~6500mm; Précision: ±3mm
Décalage de câble
Gamme: ±600mm; Précision: ±5mm
Croix centre hauteur
Gamme: 5100~6500mm; Précision: ±3mm
Croix centre déviation valeur
Gamme: ±600mm; Précision: ±5mm
Dénivelé à 500mm
Précision: ±4mm
Écartement de voie
Gamme: 1410~1470mm; Précision: ±0.5mm
Surélévation (horizontale)
Gamme: ±185mm; Précision: ±1mm
Ligne rouge
Précision: ±4mm
Jauge de mât
Gamme: 2400~6500mm; Précision: ±5mm
Espace compte-gouttes
Précision: ±5mm
Section de chevauchement
Précision de distance horizontale: ±7.5mm
Précision de distance verticale: ±5mm
Distance entre les lignes de transmission ferroviaire et le fil de contact
Précision: ±4mm
Mesure gratuite
Précision de distance horizontale: ±4mm
Précision de distance verticale: ±3mm
Portée du mât des deux côtés de la voie
Gamme: 35000mm; Précision: ±5mm
Enregistrement bras pente
1:n(n précis à 0,1)
PARAMÈTRES ÉLECTRIQUES
Tension: 12V
Courant électrique: 500mA
Temps de travail continu: pas moins de 12 heures
Longueur d’onde Laser: 650nm
Les données de Test peuvent être exportées vers un fichier TXT via USB
La fonction GPS devrait être commandée séparément
Système d’exploitation: Windows Embedded CE 6.0
L’interface du logiciel et le logo peuvent être adaptés aux besoins du client
CONDITION DE TRAVAIL
La température fonctionnante: -20~+50℃
Humidité relative: ≤90%RH
Altitude: ≤2500m
Classification de imperméable à l’eau: IP65
PARAMÈTRES MÉCANIQUES
Poids: 4,7 kg
Dimension: 1620(L)x160(W)x175(H) millimètre
