TPMH-2O

Le dispositif de mesure de l’usure peut mesurer la ligne de contact du système caténaire. La tête de mesure adopte le capteur de haute précision comme pièce de mesure clé d’acquisition d’image, la tête de mesure, le récepteur de date sans fil et une tige isolante ultra haute tension pc assemblent un dispositif de mesure complet. Le travailleur tient la tige d’isolation de tension UHV pour pousser la tête de mesure touche chaque point de mesure, le système complet utilise les données de la technologie Zigbee pour transmettre les valeurs de mesure sans fil, le diagnostic sans fil recueille les données de mesure et pour faire l’analyse et le stockage des données. Le diagnorstor sans fil utilise la technologie informatique à écran tactile, l’opérateur peut saisir des marques de zone de travail comme la zone No. / numéro de ligne / poteau non. L’appareil de mesure d’usure utilise un logiciel spécial pour analyser statistiquement les données de la zone d’usure de la ligne de contact, et peut connecter un PC pour échanger des données et imprimer les spécifications de rapport spécifiées via un port USB.

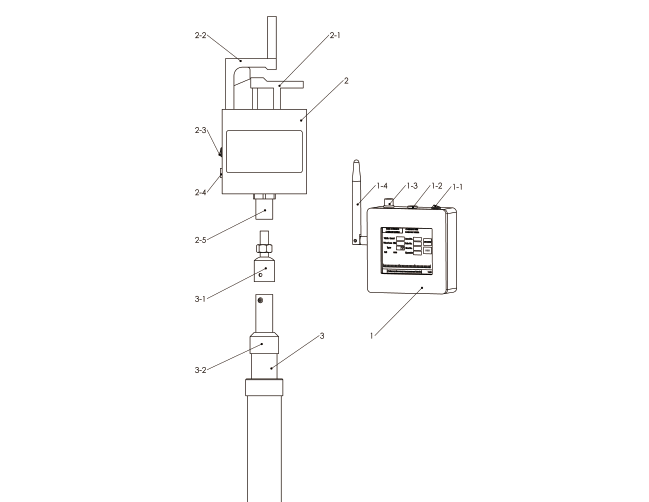

MONTAGE

1.  Le diagnostic 1-1. Interrupteur de puissance 1-2. Les femmes Port de charge de la batterie 1-3. Port USB 1-4. Mât sans fil 2.  Tête de mesure 2-1. Les droits de l’homme. Capteur de mesure 2-2. La vie Pince de fil 2-3. Interrupteur de puissance 2-4. Port de charge de puissance 3-1. Les femmes HUV pôle 3-2. La vie Poteau fil manchon

Paramètres techniques

Hauteur de mesure: 1m~6.5m
Champ d’application: DIN48201standard TJ10/16/25/35/50/70/95/120/150/185/240/300/400/500; DIN43138 TJR16/25/35/50/70/95/120/150/185/240/300 Standard
Exactitude de mesure: 0.02mm
Transmission de données: technologie Zigbee, transmission de données sans fil, terminal de réception au sol affichage synchrone
Contenu d’affichage: numéro de pilier, largeur d’usure du fil, pourcentage d’usure invite
Stockage: ordinateur Applause (ajouté) stockage en temps réel
Performance d’isolation: approprié à la fréquence de puissance, monophasé (AT27.5KV,BT25KV) travail en direct de réseau de contact
Portable: poids de sonde <1kg
Puissance: sonde et récepteur utilisant des batteries lithium-ion
Consommation d’énergie: peut fonctionner sans interruption pendant 8 heures à la température ambiante
Environnement de travail: -10℃~+50℃
Humidité Relative: 80%
