TPMH-2R

Le dispositif de mesure de l'usure permet de mesurer les lignes de contact des systèmes de filets de contact rigides. La tête de mesure utilise la micro-caméra sans fil comme composant de mesure clé de l'acquisition d'image, la tête de mesure, le récepteur de données sans fil et une barre isolante PC ultra haute pression forment un ensemble complet d'appareils de mesure.

Le personnel maintient une barre isolante UHV poussant la sonde à chaque point de mesure, l'ensemble du système utilise la technologie Zigbee pour transmettre la valeur de mesure sans fil, le diagnostic sans fil recueille les données de mesure et analyse et stocke les données. Le diagnostic sans fil utilise la technologie informatique à écran tactile et l'opérateur peut entrer des marques de zone de travail telles que le numéro de zone / numéro de fil / pôle. Le dispositif de mesure de l'usure utilise un logiciel spécial pour effectuer une analyse statistique des données de la zone d'usure du fil de contact et peut échanger des données et imprimer les spécifications de rapport spécifiées via le port USB connecté au PC.

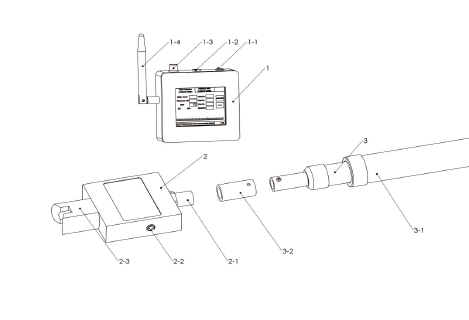

ASSEMBLAGE

1. Procédure de diagnostic 1-1. Interrupteur électrique 1-2. port de charge de la batterie 1-3. interface de bus série universelle 1-4. le mâchoire sans fil 2. Mesure de la tête 2-1 Connexion de filetage 2-2. interrupteur électrique 2-3. Micro-caméras 3-1. le pôle HUV 3-2. Bande de filetage

Paramètres techniques

Hauteur de mesure: 1m~6.5m
Champ d’application: CT85,110,120,150 ou autre; Fil DIN 43141/TB/T2810
Exactitude de mesure: 0.02mm
Transmission de données: technologie Zigbee, transmission de données sans fil, terminal de réception au sol affichage synchrone
Contenu d’affichage: numéro de pilier, largeur d’usure du fil, pourcentage d’usure invite
Stockage: ordinateur Applause (ajouté) stockage en temps réel
Performance d’isolation: approprié à la fréquence de puissance, monophasé (AT27.5KV,BT25KV) travail en direct de réseau de contact
Portable: poids de sonde <1kg
Puissance: sonde et récepteur utilisant des batteries lithium-ion
Consommation d’énergie: peut fonctionner sans interruption pendant 8 heures à la température ambiante
Environnement de travail: -10℃~+50℃
Humidité Relative: 80%
