TPXJ-2
Le télémètre Laser de dégagement TPXJ-2 est un instrument de télémesure à caténaire intelligent. Le système se compose d’un module de mesure du rayon laser, d’un module de mesure de l’écartement angulaire et de voie à grille et d’un module de mesure horizontal. Ce dispositif intègre la technologie de ciblage non coopérative de laser, le système de mesure de coordonnées bidimensionnel de la technologie de mesure d’angle de grille et la technologie de fusion de l’information de capteur, etc. Il fournit une solution parfaite pour la construction de plate-forme de gestion numérique des paramètres de caténaire, l’érection et «l’entretien basé sur l’état» de caténaire de chemin de fer électrifié.
Le télémètre Laser de dégagement TPXJ-2 est un instrument de télémesure à caténaire intelligent. Le système se compose d’un module de mesure du rayon laser, d’un module de mesure de l’écartement angulaire et de voie à grille et d’un module de mesure horizontal. Ce dispositif intègre la technologie de ciblage non coopérative de laser, le système de mesure de coordonnées bidimensionnel de la technologie de mesure d’angle de grille et la technologie de fusion de l’information de capteur, etc. Il fournit une solution parfaite pour la construction de plate-forme de gestion numérique des paramètres de caténaire, l’érection et «l’entretien basé sur l’état» de caténaire de chemin de fer électrifié.

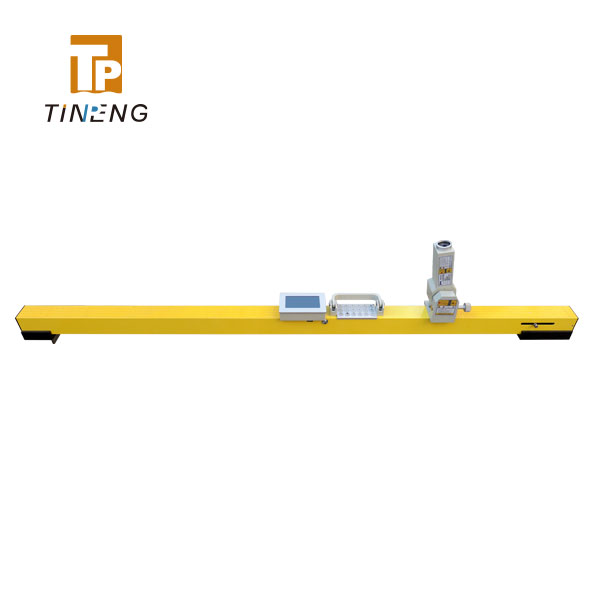

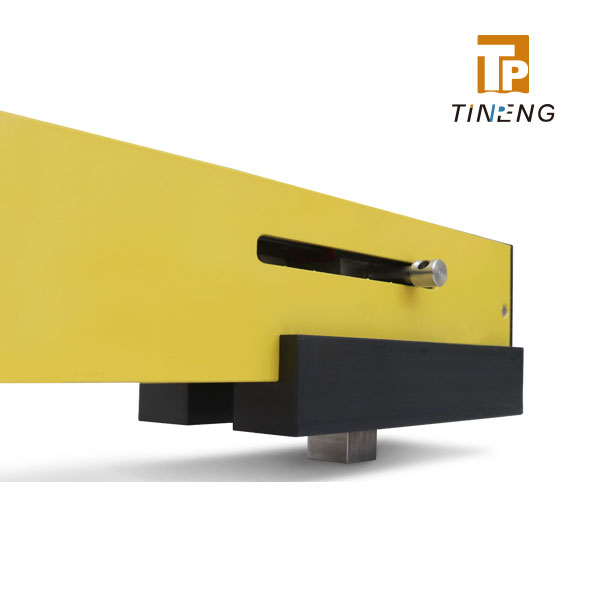

Le télémètre Laser à dégagement TPXJ-2 est un instrument intégré, et la partie hôte de mesure est reliée au cadre de mesure. Les fonctions de l’hôte comprennent: la mesure laser, la mesure d’angle vertical; Le cadre de mesure est une poutre horizontale placée horizontalement entre les rails, soutient principalement l’hôte de mesure, mesurant l’écartement de voie, l’angle d’inclinaison horizontale et ainsi de suite.
Paramètres techniques
PARAMÈTRES PRINCIPAUX
Écartement de voie
Gamme: 1410~1470mm; Précision: 2mm
Surélévation (horizontale)
Gamme: -200~+200mm; Précision: 3mm
Distance horizontale du point mesuré par rapport au centre de la voie (dégagement)
Gamme: 240~10000mm; Précision: ±1mm
Hauteur du point mesuré par rapport au plan du rail (hauteur du câble)
Gamme: 0~10000mm; Précision: ±1mm
La hauteur verticale du point mesuré par rapport au centre de la voie
Gamme: 0~10000mm; Précision: ±1mm
CONDITION DE TRAVAIL
La température fonctionnante: -20~+50℃
Humidité relative: ≤90%RH
Altitude: ≤2500m
PARAMÈTRES ÉLECTRIQUES
Tension: 12V
Courant électrique: 500mA
Temps de travail continu: pas moins de 12 heures
Longueur d’onde Laser: 650nm
PARAMÈTRES MÉCANIQUES
Poids: 4,5 kg
Dimensions: 1620(L)x160(L) x175(H)mm
