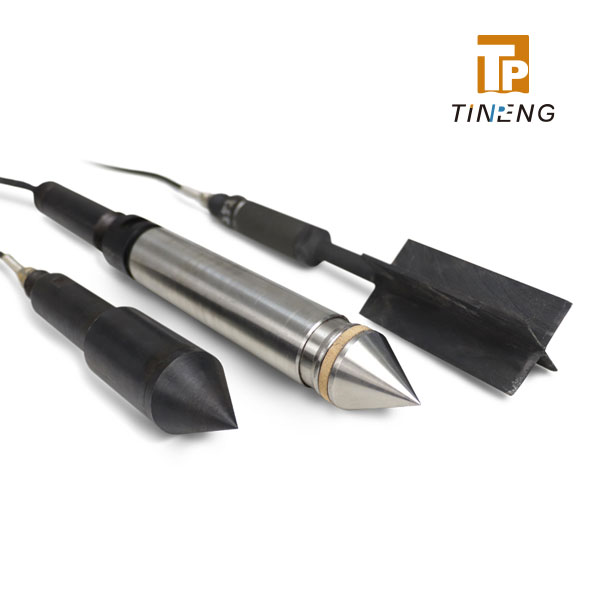

Sonda simple/doble/tres puentes, sonda de molinete
Se puede utilizar con el sistema de adquisición de datos CPT.
Se puede utilizar con el sistema de adquisición de datos CPT.
PARÁMETROS TÉCNICOS
Sonda de un solo puente
Superficie del fondo del cono (cm2): 10/15
Diámetro inferior del cono (mm): 35,7/43,7
Ángulo de cono (°): 60
Resistencia máxima QC (Mpa): 12, 24 / 12, 24, 36, 42, 48
Error lineal: ≤0.5% fondo de escala
Error de histéresis: ≤0.5% FS
Error de repetibilidad: ≤0.3% FS
Error cero: ≤0.3% FS
Deriva de temperatura cero: ≤0.05% fondo de escala/℃
Interferencia interna entre varios sensores durante el trabajo: ≤0.3%F.S
Capacidad nominal de sobrecarga: 120% L.R.
Rango de temperatura de funcionamiento: -10 ℃ ~ 45 ℃
Sonda de doble puente
Superficie del fondo del cono (cm2): 10/15
Diámetro inferior del cono (mm): 35,7/43,7
Ángulo de cono (°): 60
Área de la manga (cm2): 200/300
Longitud de la manga (mm): 179/219
Resistencia máxima QC (Mpa): 12, 24 / 12, 24, 36, 42, 48
Máxima resistencia al rozamiento FS (Mpa): 0,12, 0,24 / 0,12, 0,24, 0,36, 0,42, 0,48
Error lineal: ≤0.5% fondo de escala
Error de histéresis: ≤0.5% FS
Error de repetibilidad: ≤0.3% FS
Error cero: ≤0.3% FS
Deriva de temperatura cero: ≤0.05% fondo de escala/℃
Interferencia interna entre varios sensores durante el trabajo: ≤0.3%F.S
Capacidad nominal de sobrecarga: 120% L.R.
Rango de temperatura de funcionamiento: -10 ℃ ~ 45 ℃
Sonda de tres puentes
Superficie del fondo del cono (cm2): 10/15
Diámetro inferior del cono (mm): 35,7/43,7
Ángulo de cono (°): 60
Área de la manga (cm2): 150/300
Longitud de la manga (mm): 133,7/219
Resistencia máxima QC (Mpa): 12, 24 / 12, 24, 36, 42, 48
Máxima resistencia al rozamiento FS (Mpa): 0,12, 0,24 / 0,12, 0,24, 0,36, 0,42, 0,48
Presión intersticial U(KPa): 0~1500/2000
Error lineal: ≤0.5% fondo de escala
Error de histéresis: ≤0.5% FS
Error de repetibilidad: ≤0.3% FS
Error cero: ≤0.3% FS
Deriva de temperatura cero: ≤0.05% fondo de escala/℃
Interferencia interna entre varios sensores durante el trabajo: ≤0.3%F.S
Capacidad nominal de sobrecarga: 120% L.R.
Rango de temperatura de funcionamiento: -10 ℃ ~ 45 ℃
Veleta
Tamaño: 50×100×2 mm / 75×150×3 mm
Ángulo de hoja: 60°
Diámetro del eje: 13 mm / 16 mm
Longitud del eje: 50 mm
Constante cabeza veleta: 2,18×10-3 cm3 / 6,47×10-4 cm3
Rango de medición nominal: 0~130KPa
Capacidad nominal de sobrecarga: 130 % del rango nominal
Precisión: lineal, histéresis, repetibilidad y error cero≤ 0,8% F.S; Error de deriva de temperatura cero ≤0.05% fondo de escala/℃
Rango de temperatura de funcionamiento: -10 ℃ ~ 45 ℃
